新品發布:數據和控制線耦合去耦網絡(luò )CDN 405CAN
作者:  日期:2022-06-23  瀏覽次數:594次  來源:
分享到:

產品介紹

       CDN 405CAN適用于非屏蔽不對稱線CAN線/LIN線的浪涌試驗,其峰值電壓可達到6KV。強大的去耦能力可以使輔助設備(AE)免受浪涌的影響,確保測試的重復性。6kV浪涌測試電壓,在A(yíng)E端口的最大殘余電壓只有90 V,無需使用額外的去耦元件。此款CDN滿足IEC/EN 61000 - 4 - 5:2017的標準。退耦性能及傳輸速率穩定,體積小巧便于攜帶使用方便。


產品特點
> 支持充電樁CAN線和雙絞類型485線測試
> 適合1.2/50 ?s、8/20 μs組合波
> 耦合模式: CAN H+CAN L對地 / LIN對地
> 數據速率:CAN 10MBit/s;LIN 100 KBit/s
> 最大工作電流2A
> AE與EUT端口皆為4mm香蕉頭

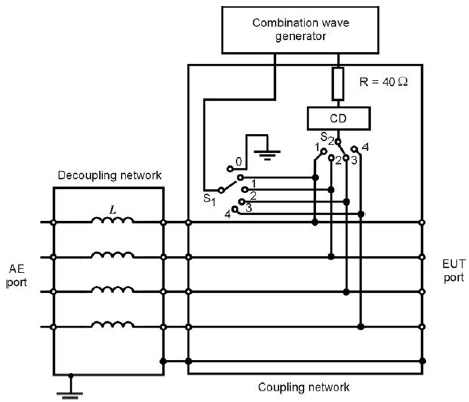

設計原理圖1:




圖1依據IEC 61000-4-5:2017  Figure 9

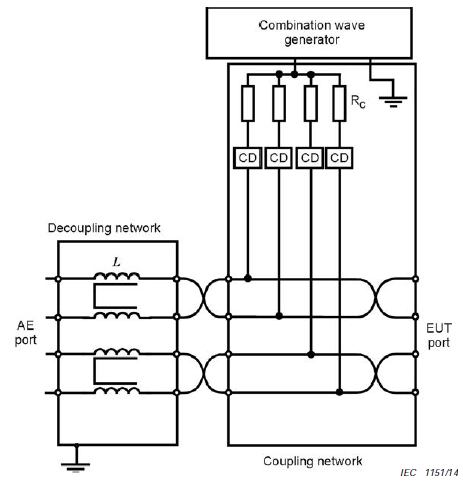

設計原理圖2:




圖2依據IEC 61000-4-5:2005  Figure10


更多產品信息請訪問:數據和控制線耦合去耦網絡(luò )
