CDN 405CAN適用于非屏蔽對稱線CAN線和LIN線的浪涌試驗，其峰值電壓可達到6KV。強大的去耦能力可以使輔助設備(AE)免受浪涌的影響，確保測試的重復性。6kV浪涌測試電壓，在A(yíng)E端口的最大殘余電壓只有90 V，無需使用額外的去耦元件。此款CDN滿足IEC/EN 61000 - 4 - 5：2017的標準。退耦性能及傳輸速率穩定，體積小巧便于攜帶使用方便。
特點：
> 支持充電樁CAN線和雙絞類型485線測試
> 適合1.2/50 ?s、8/20 μs組合波
> 耦合模式:CAN H+CAN L同時對地 / LIN對地
> 數據速率:CAN 10MBit/s 、LIN 100 KBit/s
> 最大工作電流2A
> AE與EUT端口皆為4mm香蕉頭

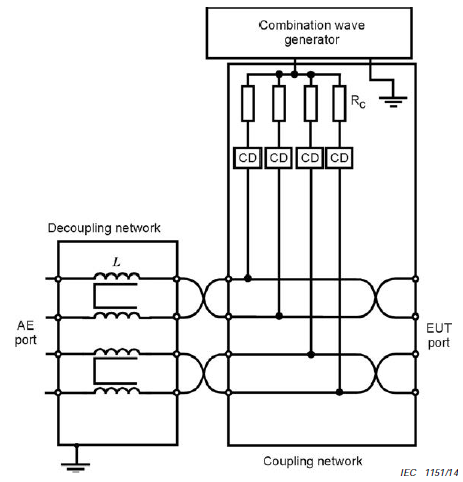

設計原理圖1：
圖1依據IEC 61000-4-5：2017 Figure 9

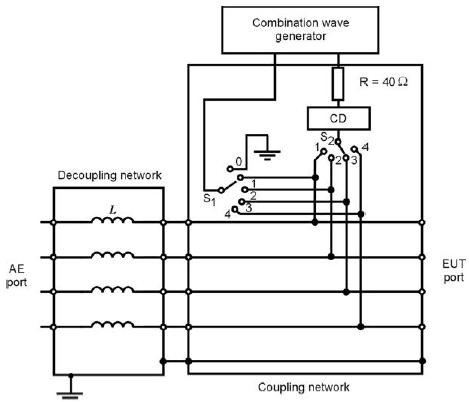

設計原理圖2：
圖2依據IEC 61000-4-5：2017 Figure10
|
技術參數 |
|
|
耦合波形 |
1.2/50 μs、8/20 μs |
|
限流電阻 |
40 Ω±5% |
|
脈沖電壓 |
6 kV |
|
耦合元器件 |
GDT管，內置標配 |
|
耦合模式 |
CAN H+CAN L同時對地 / LIN對地 |
|
通信接口規格 |
香蕉頭4 mm |
|
傳輸速率 |
CAN:10MBit/s 、LIN:100KBit/s |
|
工作電壓 |
最大 12V DC |
|
工作電流 |
最大2 A |
|
去耦電感 |
20 mH |
|
殘余電壓 |
＜90V（耦合浪涌電壓） |
|
通用參數 |
|
|
重量 |
約10 kg |
|
尺寸 |
360x220x135 mm(長x寬x高) |
|
殼體材料 |
鋁合金 |
|
環境溫度 |
15 ℃ - 35 ℃（操作條件） |
|
相對濕度 |
45%-75%（操作條件） |
|
包裝箱 |
紙箱 |
|
隨機標配 |
|
測試線、短接插頭、校驗報告、說明書 |
