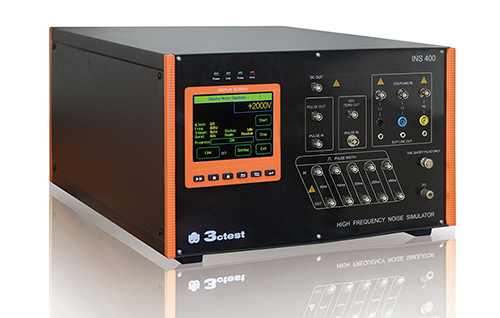

高頻噪聲模擬器INS 400
型號:INS 400

產品簡介

INS 400高頻噪聲模擬器是為了模擬繼電器開或關為代表性的經電感性組件的電流迅速起斷時產生的干擾。此類干擾含有較寬的頻譜(高達2GHz)
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
INS 400高頻噪聲模擬器是為了模擬繼電器開或關為代表性的經電感性組件的電流迅速起斷時產生的干擾。此類干擾含有較寬的頻譜(高達2GHz),經電源線和設備內部印制電路板的配線耦合、反射、共振并經IC放大,造成設備故障。該設備可用于評定電子設備抵抗瞬態傳導干擾的性能,并可定性的對電子設備系統的抗干擾性能局部環節的抗輻射性能以及系統的接地性能進行測試,在各種干擾模擬器中應用最廣,是實用性最強的儀器之一。

特點:
> 5.7寸彩色觸摸屏操作,可實現PC互連
> 內置50 Ω終端電阻
> 浮動輸出
> 5種排程試驗
> 手動方式選擇不同脈寬與耦合模
> 同軸短路器簡易實現共差模試驗

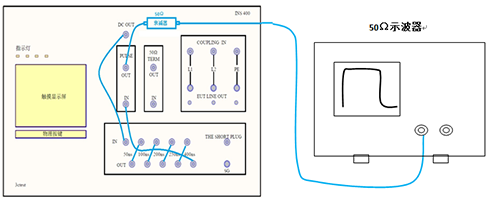

1、 典型校準連接示意圖:

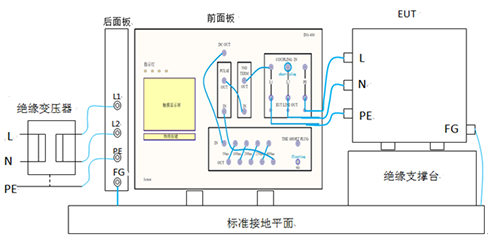

2、典型測試連接示意圖(差模L1-L2):

  • NECA?TR-28

技術參數

輸出電壓

0.1 kV ~ 2 kV±10%,

內置50 Ω終端負載

極性

正或負

輸出阻抗

50 Ω

上升時間

1 ns

脈沖寬度

50 ns ~ 1000 ns(每步50 ns可調)

重復頻率

20 Hz ~ 90 Hz,±10%

相位同步

0 ~ 359°,±10%(僅L1-L2

EUT容量

AC240 V 16 A、DC 60 V 16 A

觸發方式

手動、自動、外部

通用參數

工作電源

AC 110/220 V,土10%,50 Hz/60 Hz(大陸地區默認AC 220 V

環境濕度

45% ~ 75%RH(無凝露)

相對溫度

15 ~ 35

外形尺寸

21英寸,6U

重量

30 kg


附件

說明書、測試線、短路器、電源線、接地線、同軸線、保險絲

選配附件

1.耦合去耦網絡(luò )

   INSN 2032


AC 380 V 三相五線制 32 A , 50 A

輸入電壓 2000 V

2. 衰減器TFB 500

輸出阻抗:50 Ω

衰減比:500:1

頻率范圍:DC-400 MHz

3. 電容耦合夾

CCC 100


耦合電容:

100 pF1000 pF  DC 5 kV

絕緣能力:>5 kV (1.2/50 μs)

外形尺寸:

1040×140×110 mm

4.電流注入鉗

BCIP-400


頻率范圍:10 kHz400 MHz

內徑:φ40 mm

隔離變壓器
