大電流注入試驗系統
飛機在強對流天氣飛行時，受到雷電的直接附著作用，產生高溫、高壓和強電磁力，對飛機造成燃燒、溶蝕、爆炸、結構畸變和強度降低等效應。我司自主研發的雷電大電流物理?yè)p毀試驗系統是一套非常復雜的脈沖電流測試系統，完全符合美國軍標MIL-STD-464C、SAE ARP5412、DO160 section23等飛機防雷標準要求，可以模擬飛機的直接附著雷擊區域應承受由ABCD個波形組成的大電流連續波形進行直接效應雷擊，整套系統包含4套脈沖電流發生器。
本套雷擊系統主要包括4套發生器，5套控制系統，1套測量分析系統，用于分別產生A、B、C和D 四個分量波形的產生，各發生器之間通過工業現場總線通訊，可實現4套發生器分別獨立試驗，以及集中總控功能。
輸出波形
LCG 464C飛機雷電直接效應大電流注入試驗測試系統，測試波形主要包含A（AH）、B、C（C*）、D四種六個波形，如下圖所示。

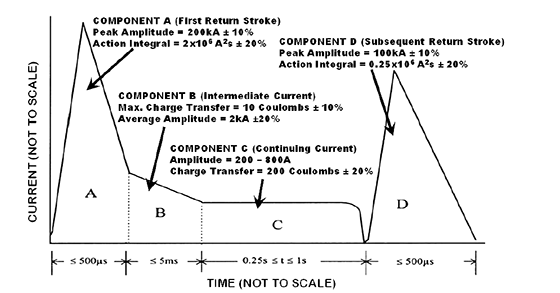

圖 飛機測試波形連續波
波形A，電流峰值200kA±10%，作用積分2×106A2·s±20%（在500μs內），上升（峰值前10%-90%）時間不大于50μs，電流衰減到波峰的1%時間不超過500μs。此階段電流可以是單向（配合Crowbar單元）或者震蕩的。
波形AH，電流峰值150kA±10%，作用積分0.8×106A2·s±20%（在500μs內），上升（峰值前10%-90%）時間不大于37.5μs，電流衰減到波峰的1%時間不超過500μs。此階段電流可以是單向（配合Crowbar單元）或者震蕩的。
波形B，平均電流幅值2kA±10%，最大電荷量小于10庫侖±10%，持續時間不超過5ms。此階段電流必須是單向的方波電流，或用指數或線性衰減電流代替。
波形C，電流幅值200-800A，電荷量200庫侖±20%，持續時間0.25-1s。此階段電流必須是單向的方波電流，或用指數或線性衰減電流代替。
波形C*，電流平均幅值不小于400A，持續時間為組合波形駐留時間減去5ms，組合波形持續時間區間為1-50ms。此階段電流必須是單向的方波電流，或用指數或線性衰減電流代替。
波形D，電流峰值100kA±10%，上升（峰值前10%-90%）時間不大于25μs，電流衰減到波峰的1%時間不超過500μs，作用積分為0.25×106A2·s±20%（在500μs內），此階段電流可以是單向（配合Crowbar單元）或震蕩電流。
自適應Crowbar單元介紹：
發生器A和D可選配自適應Crowbar單元以實現單向（指數波）輸出，相比傳統的間隙Crowbar單元，本套自適應Crowbar單元采用固態電子開關，不需要沖擊電壓發生器和二次延時控制點火的要求，真正做到自適應自觸發。另外傳統的間隙Crowbar開關放電聲音大，而采用固態開關其放電噪音大大降低，其應用在減小儲能電容量的同時，提高了設備輸出穩定性。
雷電大電流物理?yè)p毀試驗系統配置：
|
序號 |
名稱/型號 |
規格/參數 |
配置方式 |
|
1 |
LCG 200S A分量發生器 |
輸出波形：A分量/波頭小于30us; 作用積分：2*106A2s 輸出峰值：200kA（10%～100%） 單獨使用可輸出振蕩波 采用觸摸屏控制，可獨立運行 |
標配 |
|
2 |
CB100 Crowbar單元 |
額定工作電壓：100kV 額定電流：200kA 工作方式：自適應觸發 配合A分量發生器可可輸出指數波 |
可選 |
|
3 |
LCG 2M B分量發生器 |
輸出波形：B分量/方波 持續時間：5mS 輸出峰值：2kA（±10%） 采用觸摸屏控制，可獨立運行 |
標配 |
|
4 |
CN 100 耦合去耦單元 |
耦合電流：B分量 去耦電壓：100kV 去耦脈寬：100us 用于A(yíng)BCD并聯輸出時造成B分量發生器損壞 |
標配 |
|
5 |
LDC 200 C分量發生器 |
輸出波形：C分量/直流波形 持續時間：0.02-2s可調 輸出幅值：200A（2s）、400A（0.5s） 采用觸摸屏控制，可獨立運行 |
標配 |
|
6 |
CN 100 耦合去耦單元 |
耦合電流：C分量 去耦電壓：100kV 去耦脈寬：100us 用于A(yíng)BCD并聯輸出時造成C分量發生器損壞 |
標配 |
|
7 |
DN5200 二次去耦單元 |
耦合電流：200A持續,800A(0.5s) 去耦電壓：10kV 去耦方式：差模去耦 用于在A(yíng)BCD并聯輸出時，避免C分量發生器損壞 |
標配 |
|
8 |
LCG 100S D分量發生器 |
輸出波形：D分量/波頭小于15us; 作用積分：0.25*106A2s 輸出峰值：100kA（10%～100%） 單獨使用可輸出振蕩波 采用觸摸屏控制，可獨立運行 |
標配 |
|
9 |
CB100 Crowbar單元 |
額定工作電壓：100kV 額定電流：200kA 工作方式：自適應觸發 配合D分量發生器可可輸出指數波 |
可選 |
|
10 |
MCS64C |
6路觸發光纖輸出 間隔時間：0us-99s 觸發時間：0us-99s 使用4臺泰克示波器光纖組網測量 可同時對4臺發生器進行控制，實現同時工作，順序放電。 MCS上位機控制測量分析一體系統 4波智能分析組合 對數坐標顯示 |
標配 |

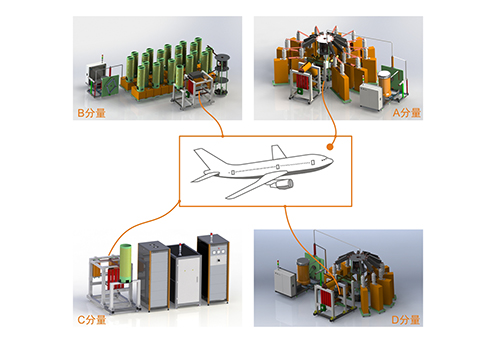

布局示意圖：

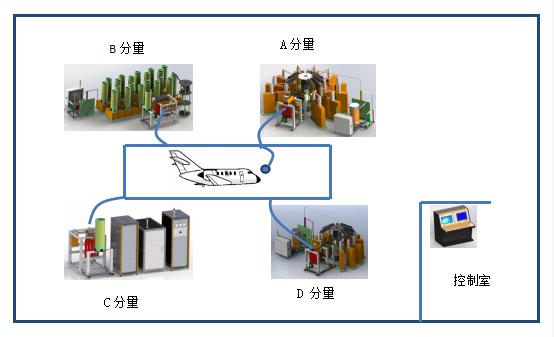

雷電直接效應-大電流損毀試驗布局示意圖
