RSG 80C50紋波信號發生器符合ISO/TS 7637-4: 2020、ISO 21498: 2024以及VW 80300: 2021標準，滿足新能源車載電驅動及高壓零部件的瞬態傳導測量標準脈沖B要求。同時兼容GJB 151B、ISO 11452.8等標準低頻抗擾度測試。該設備采用我司的第三代控制平臺設計，具有控制智能化，操作簡單，在A(yíng)utolab軟件界面設置相關參數即可進行一鍵運行測試。
特點：
> 5.7寸彩色觸摸屏,前面板操作
> 符合 ISO/TS 7637-4:2020標準脈沖B要求
> 過電壓和過電流保護
> 外置耦合變壓器
> 多種運行模式，滿足測試需求
> 低頻功放10Hz -300 kHz、160Vpp、100App
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告
> 輸出電壓精度±0.2 V
標準連接示意圖

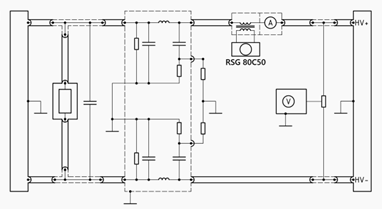

ISO 7637-4,B波連接圖 line-to-line

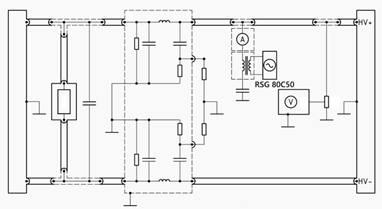

ISO 7637-4,B波連接圖 HV+ line-to-ground
|
技術參數 |
|
|
頻率范圍 |
10Hz ~ 300kHz |
|
頻率步進 |
0.01Hz |
|
最大開路輸出電壓 |
160 Vpp |
|
紋波駐留時間 |
2 s ~999 s，分辨率0.1 s |
|
最大輸出電流 |
100App |
|
輸出電壓精度 |
±0.2 V |
|
通用參數 |
|
|
供電電壓 |
AC 380 V，土10%，50 Hz /60 Hz |
|
觸發方式 |
自動觸發、手動觸發、外部觸發 |
|
用戶存儲空間 |
無窮 |
|
失效檢測 |
失效時前面板LCD顯示，并中斷儀器工作 |
|
儀器工作狀態指示 |
LED指示LCD顯示 |
|
儀器重量 |
156 kg |
|
機箱尺寸 |
22U |
|
儀器接地連接方式 |
使用扁平接地線 |
|
環境溫度 |
15 ℃- 35 ℃ |
|
濕度范圍 |
45% - 75% |
|
氣壓范圍 |
86 kPa -106 kPa |
|
最大功耗 |
6 kW |
|
標配附件 |
|
|
說明書、出廠報告、測試線、電源線、保險絲 |
|
|
選配附件 |
|
|
耦合變壓器 TPT-7637-4C100B
|
最大不飽和電壓（Vpp）160 Vpp |
|
最大耦合電流（App）100 App |
|
|
最大EUT電流（A） DC 100 A |
|
|
最大EUT電壓（V） DC 1000 V |
|
|
匝數比1：1 |
|
|
頻率范圍10 Hz ~ 300 kHz |
|
|
抗擾度測試軟件 CoreLab
|
> 支持windows 7 and Windows 10。 |
|
> 標準測試庫,用戶可以自定義測試程序。 |
|
|
> 用戶可自定義任意波形（標準庫以外）。 |
|
|
> 它能夠自動/手動識別所連接的Autolab測試設備并進行自動配置。 |
|
|
> 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
