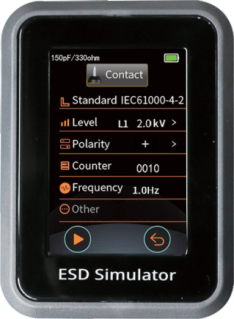

>   3.5英寸彩色觸摸屏控制

>   測試電壓最高可達20 kV

>   人體工程學設計和UI設計

>   電池最長可工作18 h

>   兼容直流供電/交流供電

>   充電電池最長可工作18小時

>   支持通過光纖通信進行遠程控制

>   內置3種測試模式：標準測試、排程測試和簡易測試

技術參數

電壓范圍

0.5 kV ~ 20 kV(±5%)

電壓步進

100 V

極性

正/負/先正后負

保持時間

5 s ~ 10 s

放電電極

空氣放電圓頭/接觸放電尖頭

RC模塊

150 pF / 330 ohm

RC模塊識別

自動識別并顯示

控制方式

觸摸屏，觸發鍵，光纖遠程控制

重復頻率

單次/0.1 Hz/0.2 Hz/0.5 Hz/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz

觸發模式

手動、自動、遠程控制

脈沖計數

1 ~ 9,999

排程測試

最多4個排程等級，按順序測試

TDT計數功能

檢測槍頭電壓低于設置電壓的閾值時計數一次

自檢

使用前可以使用自檢功能自動校驗

溫濕度

內置溫濕度計，可以用作記錄環境和儀器保護

電壓閾值

50%，60%，70%，80%，90%

電池組參數

電池類型

鋰電池

模組電壓

11.1 V

容量

27 Wh

電池續航時間

接觸放電20 kV，1 Hz，先正后負，約12 h

接觸放電8 kV，1 Hz，先正后負，約18 h

電池充電器供電電壓

輸入：100 V ~ 240 V，50 Hz ~ 60 Hz 0.5 A

輸出：13 V 0.8 A

電池充電時間

約5 h（充滿電自動保護）

循環壽命

300次（充放電次數）＞80%

通用參數

顯示屏

3.5英寸彩屏

語言

中文、英文

自動關機功能

無操作時自動關機：5 min/10 min/15 min/30 min/從不

亮度設置

0 ~ 100%

熄屏設置

無操作時自動熄屏：5 min/10 min/15 min/30 min/從不

記錄日志

記錄最近4組試驗參數

通訊方式

光纖通訊

儀器接地連接方式

4 mm香蕉插頭

儀器尺寸

285 mm*85 mm*245 mm

儀器重量

約1.25 kg (含電池)

溫度范圍

5 ℃ ~ 40 ℃

相對濕度

20% ~ 80% RH(無凝露)

氣壓范圍

86 kPa ~ 106 kPa

EDS MAX20標配附件

1

阻容模塊150 pF/330 ohm

型號：20C150R330

2

槍頭模塊

型號：EDS MAX20-TM330

3

空氣放電槍頭

型號：EDS MAX20-AirTip

4

接觸放電槍頭

型號：EDS MAX20-ConTip

5

電池組（數量：2）

型號：TST231-3S1P

6

電源充電器

型號：FY1300800

7

底座

型號：EDS MAX20-BASE

8

靜電槍手提箱

尺寸：420 mm(W)*185 mm(H)*350 mm(D)
重量：5.3 kg(含靜電槍)

9

接地線

型號：CSX210GX2.5HJ

10

出廠報告

1份

11

操作說明書

1份

EDS MAX20選配附件

1

槍頭模塊2

型號：EDS MAX20-TM2000

2

阻容模塊

50 pF/100 ohm

型號：20C50R100

100 pF/1500 ohm

型號：20C100R1500

150 pF/150 ohm

型號：20C150R150

150 pF/2000 ohm

型號：20C150R2000

200 pF/0 ohm

型號：20C200R0

200 pF/50 ohm

型號：20C200R50

250 pF/0 ohm

型號：20C250R0

330 pF/330 ohm

型號：20C330R330

330 pF/2000 ohm

型號：20C330R2000

500 pF/100 ohm

型號：20C500R100

500 pF/500 ohm

型號：20C500R500

500 pF/5000 ohm

型號：20C500R5000

根據用戶需求定制阻容模塊

3

電源轉接盒

型號： EDS MAX20-ADBOX

4

直流電源

型號：EDS MAX20-DCPower

5

靜電放電測試臺

型號：ESDD

垂直耦合板 500 mm*500 mm*3 mm(型號：ESD-DZ)

水平耦合板 1600 mm*800 mm*2 mm(型號：ESD-CZ)

參考接地板 2700 mm*1800 mm*2 mm(型號：ESD-CD)

測試桌 1600 mm*800 mm*800 mm，全實木

接地高壓電阻470 kohm*2(型號：ES470)

6

靜電放電發生器校準裝置

型號：ESDD-D

符合IEC 61000-4-2:2025標準要求

7

EDS 校準配件

型號：ESD - CALA

用于IEC / EN61000-4-2的波形校準，包括2 ohm 靶子/ 4GHz，同軸電纜，用戶手冊

8

衰減器

型號：JZ602

阻抗：50 ohm     衰減：20 dB

9

衰減器

型號： JZ603

阻抗：50 ohm     衰減：30 dB

10

抗擾度測試軟件

型號：CoreLab

兼容Windows7/8/10/11操作系統。

支持以太網接口和串口通訊模式。

支持參數排程測試、測試序列，一鍵進行測試，操作簡單。

可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據。

11

靜電PC通訊

型號：EDS-REMOTE

實現上位機軟件對儀器的遠程控制功能
