通用參數 |
|
|
工作電源 |
AC 110 / 220 V，±10%，50 - 60 Hz (大陸地區默認AC220V) |
|
機箱尺寸 |
21英寸，35U |
|
儀器重量 |
約136 kg |
|
溫度范圍 |
15℃ - 35℃ |
|
相對濕度 |
45% - 75% (無凝露) |
|
技術參數 |
|
|
3CEMP - PCI - 2 kA |
|
|
短路電流 |
20 A - 2000 A連續可調 |
|
輸出電壓 |
140 kV |
|
脈沖源內阻 |
≥ 60 Ω |
|
脈沖電流前沿時間 |
≤ 20 ns |
|
脈沖電流半寬時間 |
500 ns - 550 ns |
|
3CEMP - PCI - 5 kA |
|
|
短路電流 |
100 A - 5000 A連續可調 |
|
輸出電壓 |
300 kV |
|
脈沖源內阻 |
≥ 60 Ω |
|
脈沖電流前沿時間 |
≤ 20 ns |
|
脈沖電流半寬時間 |
500 ns - 550 ns |
波形圖、回路圖

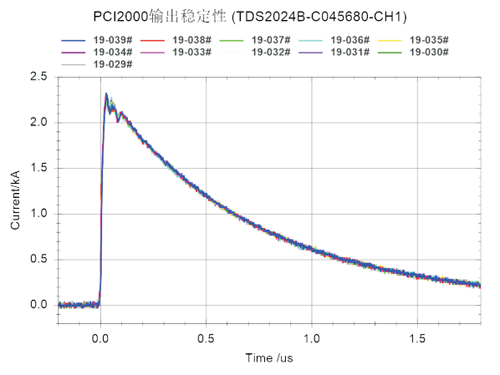

典型波形圖

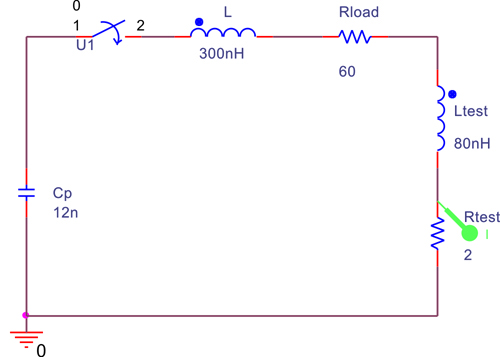

系統等效主回路圖

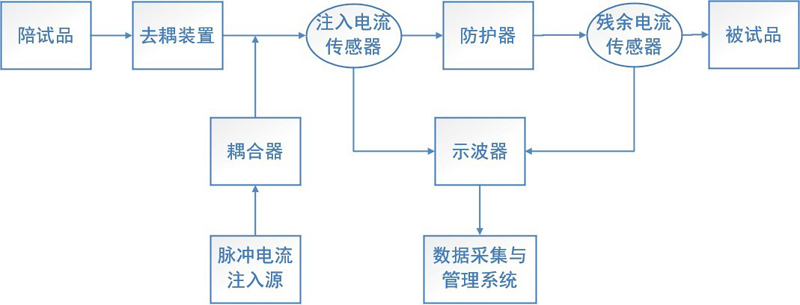

試驗系統構成框圖：
|
標配測試附件 |
||||
|
電容耦合器 PCI - CC - 5K |
額定工作電壓 |
230 V AC/DC |
|
|
|
額定工作電流 |
60 A |
|||
|
脈沖電流限值 |
不小于5 kA |
|||
|
脈沖電壓限值 |
不小于80 kV |
|||
|
直流耐壓限值 |
不小于35 kV |
|||
|
連接形式 |
接線柱 |
|||
|
2 |
電容耦合器 PCI - IC - 5K |
工作頻帶范圍 |
500 kHz - 30 MHZ |
|
|
可測試電纜直徑 |
不大于70 mm |
|||
|
脈沖電流限值 |
不小于5 kA(20 ns / 500 ns) |
|||
|
連接形式 |
高壓電纜 |
|||
|
3 |
去耦裝置 PCI - DC - 3K |
額定工作電壓 |
230 V AC/DC |
|
|
額定工作電流 |
60 A |
|||
|
通道數 |
4 |
|||
|
脈沖電流限值 |
不小于5 kA |
|||
|
截止頻率 |
3 kHz(-3dB) |
|||
|
連接形式 |
接線柱 |
|||
|
選配測試附件 |
||||
|
1 |
注入電流傳感器 6600 |
頻 率 |
25 Hz - 120 MHz |
|
|
峰值電流 |
0 - 2000 A |
|||
|
2 |
殘余電流傳感器 8585C |
頻 率 |
1.5 kHz - 200 MHz |
|
|
峰值電流 |
0 - 500 A |
|||
|
隨機標配 |
||||
|
主機、臺式電腦、說明書、檢測報告、質保書、測試線、電源線、接地線 |
||||
