大功率電源電壓變化模擬器-電池供電模擬及直流電壓源
型號:APG xx系列

產品簡介

APGxx系列可作為大功率電池供電模擬和直流電壓源使用。 在實驗室測試時,APGxx系列可替換車輛蓄電池
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
APGxx系列可作為大功率電池供電模擬和直流電壓源使用。 在實驗室測試時,APGxx系列可替換車輛蓄電池。Pulse 2b、Pulse 4、慢速正弦波噪聲和其它慢速復雜電壓變化模擬測試都可以由APGxx系列模擬器來實現。一般在慢速波形或大電流場合下可作為替代APSxx系列的低成本方案。APGxx系列擁有模擬符合國際標準和眾多汽車廠家標準要求的多種電池供電波形。作為強大的直流電壓源,在汽車瞬變脈沖測試中為被試設備供電,滿足42V、24V和12V三種供電電壓類型。根據型號和測試應用的不同,其測試電壓最高可達60V、電流最高可達300A或以上。

特點:
> 5.7寸彩色觸摸屏前面板操作;
> 最高測試電壓可達60V;
> 最大測試電流可達300A或以上;
> 低輸出阻抗;
> 單極性輸出;
> 沖擊電流max:400A 500ms;
> 強大的直流電壓源;
> 最高可達到30KHz以上的帶寬;
> 內置波形生成模塊
> 符合ISO 7637-2標準脈沖4和脈沖2b測試要求;
> 符合ISO 16750-2標準電壓變化測試等級要求;
> 預編程測試程序,能夠模擬復雜供電波形;

> 以太網、RJ45接口,用于PC遠程控制、打印測試報告。

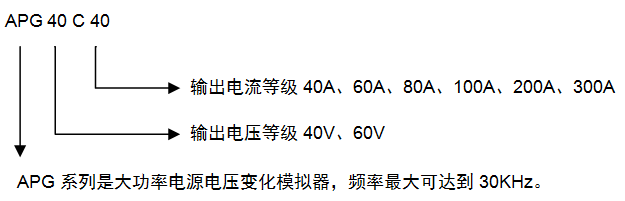

命名規則:


* 對于某些被試品(例如:電機類設備、排氣扇、雨刮器、空調等)或存在大電容儲能配件的被試品存在較大的沖擊電流,這種沖擊電流是被試品正常工作電流的3-10倍甚至更大。如果客戶對被試品的沖擊電流不確定,可選用我公司的CTM系列電流測試模塊對被試品進行工作電流測試獲取沖擊電流值,從而選擇更合適的APG/APS/APS XXD系列產品。

** APGxx系列 單極性輸出電壓0~60V,輸出電流 0~400A,正弦信號輸出頻率30kHz,功率大,基本滿足大部分測試需求。
APSxx系列 單極性輸出電壓:0~60V,輸出電流 0~30A, 正弦信號輸出頻率最高300kHz
APSxxD系列 四象限電源,輸出最大電壓80V,正負極性最大輸出電壓之差不得大于100V。滿足48V系統,輸出電流 0~30A, 正弦信號輸出頻率最高300kHz




  • ISO 7637-2
  • ISO 16750-2
  • Ford EMC-CS-2009.1
  • FIAT 7-Z0444 April 2008
  • Mazda MES PW 67600
  • Peugeot B21 7110 July 2008
  • FIAT 7-Z0441
  • Ford ES-XW7T-1A278-AC OCT 2003
  • Volvo STD 515-0003 2008
  • GMW3172 June 2015
  • JEELY J7110982A 2016
  • SMTC 3800001 2014
  • BMW 600 13.0 (T1)
  • BMW 600 13.0 (T2)
  • BMW GS 95002 (2010)
  • BMW GS 95024-2-1 2010
  • GMW3172 July 2010
  • VW TL82066 2006-11
  • VW 80000 2013-06
  • Peugeot B21 7110 July 2005
  • MBN 10284-4 2011
  • MBN 10 284-2 2008
  • QFPT2800001 2011
  • FIAT 7-Z0441
  • ……

通用參數

輸出電壓

 0-60V

電壓精度

 ±0.2V

輸出電流

 最大連續可達400A 500ms

源阻抗

 <10mΩ

電壓偏移

 <1v(阻性負載,含沖擊電流),在100 us 時間內恢復其最大幅度的63%

電壓波動

 Ur < 0.2 Vpp,最小頻率400Hz

升壓時間

 < 100us(阻性負載)

正弦信號輸出

 頻率30kHz時Vpp 最大16V

輸出

 被試設備供電:大電流連接器

串行接口

 LAN以太網RJ45

主機供電電壓

 AC 220V10%   45-65Hz(機箱)

輔助供電電壓

 AC 380V*3   10%22U、35U機柜)

*不同區域的供電電源訂貨時需注明

環境溫度

 15 - 35

相對濕度

 35%-85%RH(無凝露)


APG系列選型

儀器型號

參數

尺寸

APG40C40

額定:40V、40A max60A 500ms

19英寸/8U

APG40C60.1

額定:40V、60A max60A 持續

19英寸/8U

APG40C60.2

額定:40V、60A max120A 500ms

19英寸/22U

APG40C60.3

額定:40V、60A max160A 500ms

19英寸/22U

*可定制電壓40V最大電流400A持續

APG60C40

額定:60V、40A max80A 500ms

19英寸/22U

APG60C60

額定:60V、60A max80A 500ms

19英寸/22U

APG60C80

額定:60V、80A max150A 500ms

19英寸/22U

APG60C100

額定:60V、100A 持續

19英寸/22U

APG60C100.1

額定:60V、100A max150A 500ms

19英寸/22U

APG60C100.2

額定:60V、100A max200A 500ms

19英寸/22U

APG60C200

額定:60V、200A 持續

19英寸/22U

APG60C300

額定:60V、300A 持續

19英寸/35U

*可定制電壓60V最大電流400A持續

選件

PC控制軟件AutoLab

計算機聯機控制軟件AUTO Lab

支持windows XP and Windows 7,它使用方便、用戶界面美觀、直觀,各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序;

用戶可自定義任意波形(標準庫以外);

它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置;

基于模板的報告功能可以幫助用戶靈活地生成測試報告。

隨機標配

主機、測試線、電源線、保險絲、檢測報告、說明書
