電動汽車高壓電性能測試系統適用于電壓等級DC 60 V ~ 1500 V范圍內的新能源汽車高壓部件測試??赏ㄟ^(guò)一系列電氣特性測試來驗證高壓電池系統(HV battery system)、DC / DC 高低壓轉換器(DC / DC converter HV / LV)、車載充電器(On-board charger)、空調壓縮機(Air conditioning compressor)等高壓部件的電氣參數和安全性。
EVTS 150C30電動車高壓電性能綜測儀支持DC 0 V ~ 1500 V電壓輸出,電壓斜率控制大于250 V/ms,可完成ISO 21498-2-2021的測試項目,同時也能夠滿足LV 123和VW 80300_2021相關測試要求,系統擴展性強。
特點:
>電壓斜率控制大于250 V/ms
>滿足最新ISO 21498-2:2021, VW 80300:2021-02標準測試項目
>可模擬新能源汽車高壓部件在實際應用場景中各類復雜的電氣環境
>測試排程功能
>支持DC 0 V ~ 1500 V電壓輸出,可任意編輯波形輸出,雙向性電源
>系統可擴展性強,電源可擴展至1主N從,使輸出電流實現60 A, 120 A, 240 A……
系統設備組成 |
||||||||
序號 |
名 稱 |
型 號 |
概 述 |
|||||
1 |
電動車高壓電性能綜測儀 |
EVTS 150C30 |
輸出電壓:0 ~ 1500 Vdc;電流:240 A; 功率:120 kW (單臺電源模塊30 kW / 60 A); 功率/電流擴展:1主N從; 注:根據實際功率/電流需要選擇并聯電源模塊; |
|||||
2 |
直流去耦電容 |
C150C10 |
>10mF, 最大輸入電壓 1500 Vdc;電流:100 A; |
|||||
3 |
高壓人工網絡(luò ) |
AN 150C30 |
阻抗:10 mΩ、25 mΩ、50 mΩ、100 mΩ ;內置電容≥10 mF; 最大輸入電壓: 1500 Vdc;電流:300 A; AN 1501N:100 A /1500 Vdc,內置電容≥10 mF; 適用于 ISO 21498-2-2021及MBN_11123標準; |
|||||
4 |
高壓測試裝置 |
HTS 150C30 |
阻抗:50 mΩ、100 mΩ、200 mΩ;電容10 mF; 最大輸入電壓: 1500 Vdc;電流:300 A; HTS 1501:100 A /1500 Vdc,內置電容10 mF; 適用于 VW 800300:2021-02標準; |
|||||
5 |
紋波信號發生器 |
RSG 80C50 |
10 Hz ~ 300 kHz; 功率:5000 W; 注:根據實際功率/電流需求選擇對應發生器型號; RSG 40C20:功率800 W; RSG 80C100:功率10 KW; |
|||||
6 |
耦合變壓器 |
TPT-7637-4C100B1、B2 |
10Hz ~ 300 kHz;電流:300 A; 注:根據實際電流需求選擇對應發生器型號; TPT-7637-4C100B:電流100 A /10 Hz ~ 300 kHz TPT-7637-4C1000C:電流1000 A /300 Hz ~ 300 kHz |
|||||
7 |
電動汽車拋負載模擬器 |
EVDG 20 |
VW80300-2021 :EHV-10-1 / EHV-10-2; 脈沖幅值:20 V ~ 200 V; DUT承載能力: 1000 Vdc / 100 A; |
|||||
8 |
電動汽車高壓脈沖干擾發生器 |
EVPG 20 |
VW80300-2021 :EHV-16 脈沖幅值:20 V ~ 200 V; DUT承載能力: 1000 Vdc / 100 A; |
|||||
9 |
汽車抗擾度測試軟件 |
Autolab |
汽車抗擾度測試軟件 |
|||||
10 |
示波器 |
MDO32 |
帶寬1GHz,采樣率5 GSa / s,2個模擬通道 |
|||||
11 |
高壓差分電壓探頭 |
THDP0200 |
衰減:50 X / 500 X,帶寬:200 MHz; 最大電壓1500 Vdc; |
|||||
12 |
電流探頭 |
PT-722 |
DC ~ 200 KHz,0.5 ~ 1000 A (4000 Ap - p) |
|||||
ISO 21498-2符合情況 |
||||||||
測試要求 |
測試類型 |
符合情況 |
所需設備 |
|||||
6.2 電壓在工作范圍內變化 |
抗擾度-電壓變化 |
完全滿足 |
1. 示波器 2. 電流探頭 3. 汽車抗擾度測試軟件 4. 高壓差分電壓探頭 5. 高壓人工網絡(luò ) 6. 紋波信號發生器 7. 電動車高壓電性能綜測儀 8. 耦合變壓器 |
|||||
6.3 產生的電壓斜率 |
發射 |
完全滿足 |
||||||
6.4 電壓斜率抗擾度 |
抗擾度-電壓變化 |
完全滿足 |
||||||
6.5 產生的電壓紋波 |
發射 |
完全滿足 |
||||||
6.6 電壓紋波抗擾度 |
抗擾度-直流紋波 |
完全滿足 |
||||||
6.7 過壓 |
抗擾度-電壓變化 |
完全滿足 |
||||||
6.8 欠壓 |
抗擾度-電壓變化 |
完全滿足 |
||||||
6.9 電壓偏移 |
抗擾度-電壓變化 |
完全滿足 |
||||||
6.10 產生的拋負載 |
發射 |
完全滿足 |
||||||
6.11 拋負載電壓抗擾度 |
抗擾度-電壓變化 |
完全滿足 |
||||||
備注:通過汽車抗擾度測試軟件實現測試。 |
||||||||
LV 123符合情況 |
||||||||
測試要求 |
測試類型 |
符合情況 |
所需設備 |
|||||
10.4.1 無限制運行能力范圍 |
抗擾度-電壓變化 |
完全滿足 |
1. 示波器 2. 電流探頭 3. 汽車抗擾度測試軟件 4. 高壓差分電壓探頭 5. 高壓人工網絡(luò ) 6. 紋波信號發生器 7. 電動車高壓電性能綜測儀 8. 耦合變壓器 |
|||||
10.4.2 上限操作能力范圍 |
抗擾度-電壓變化 |
完全滿足 |
||||||
10.4.3 下限操作能力范圍 |
抗擾度-電壓變化 |
完全滿足 |
||||||
10.4.4 極限操作能力范圍 |
抗擾度-電壓變化 |
完全滿足 |
||||||
10.4.5 動態電壓—抗擾度 |
抗擾度-電壓斜率變化 |
完全滿足 |
||||||
10.4.6 電壓紋波發射 |
抗擾度-直流疊加紋波 |
完全滿足 |
||||||
10.4.7 過壓 |
抗擾度-電壓變化 |
完全滿足 |
||||||
10.4.8 欠壓 |
抗擾度-電壓變化 |
完全滿足 |
||||||
10.4.9 拋負載 |
抗擾度-電壓變化 |
完全滿足 |
||||||
10.4.10 電壓偏移 |
抗擾度-電壓變化 |
完全滿足 |
||||||
10.4.11 低壓和高壓系統之間的相互作用 |
功能測試 |
僅供電 |
||||||
備注:LV 123標準對標ISO 21498-2-2021標準要求。 |
||||||||
VW80300_2021符合情況 |
||||||||
測試要求 |
測試類型 |
符合情況 |
所需設備 |
|||||
EHV-01電壓在工作范圍內變化 |
抗擾度-電壓變化 |
完全滿足 |
1. 示波器 2. 電流探頭 3. 汽車抗擾度測試軟件 4. 高壓差分電壓探頭 5. 高壓測試裝置 6. 紋波信號發生器 7. 電動車高壓電性能綜測儀 8. 耦合變壓器 9. 電動汽車拋負載模擬器 10. 電動汽車高壓脈沖干擾發生器 |
|||||
EHV-02 在過壓范圍內運行 |
抗擾度-電壓變化 |
完全滿足 |
||||||
EHV-03 在欠壓范圍內運行 |
抗擾度-電壓變化 |
完全滿足 |
||||||
EHV-04 預充電 |
功能測試 |
不滿足 |
||||||
EHV-05 產生的高壓電壓 |
發射 |
完全滿足 |
||||||
EHV-06 系統高壓電壓波動 |
抗擾度-電壓變化 |
完全滿足 |
||||||
EHV-07 儲能裝置高壓電壓動態 |
電池測試 |
不滿足 |
||||||
EHV-08 產生的高壓電壓紋波 |
發射 |
完全滿足 |
||||||
EHV-09 系統高壓電壓紋波 |
抗擾度-直流疊加紋波 |
完全滿足 |
||||||
EHV-10 拋負載 |
抗擾度-脈沖抗擾 |
完全滿足 |
||||||
EHV-11 高壓電壓偏移 |
抗擾度-脈沖抗擾 |
完全滿足 |
||||||
EHV-12 高壓過流 |
電流變化 |
僅供電 |
||||||
EHV-13 高壓使用壽命 |
周期測試 |
僅供電 |
||||||
EHV-14 高壓部件開關耐久性測試 |
周期測試 |
僅供電 |
||||||
EHV-15 高壓互鎖服務斷開和崩潰信號操作 |
功能測試 |
僅供電 |
||||||
EHV-16 高壓脈沖 |
抗擾度-脈沖抗擾 |
完全滿足 |
||||||
備注: 1. VW 80300_2021人工網絡(luò )(HTS 150C30)與ISO 21498-2-2021標準中的網絡(luò )不同。 2. EHV-04 預充電:預充電功能的部件工作時的功能狀態確認。 3. EHV-07 儲能裝置高壓電壓動態,通過改變負載實現電流突變。 4. EHV-12 高壓過流,通過改變DUT輸出負載實現電流增大3倍。 5. EHV-13 高壓使用壽命,可編程交直流電源頻率到40 KHz。 6. EHV-14 高壓部件開關耐久性測試,可靠性試驗。 |

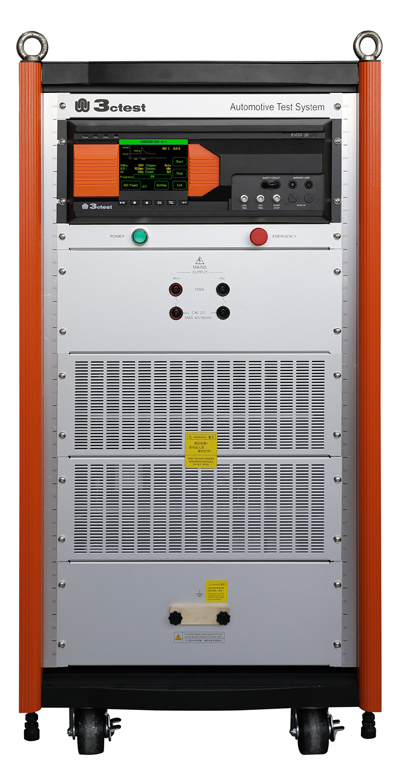

EVTS 150C30電動車高壓電性能綜測儀
技術參數 |
||
設備型號 |
EVTS 150C30(圖例) |
EVTS 150C10 |
最大直流電壓 |
1500 VDC |
1500 VDC |
最大電流 |
240 A |
120 A |
最大功率 |
120 KW |
60 KW |
電源模塊數量 |
4臺(單臺30 KW / 60 A) |
2臺(單臺30 KW / 60 A) |
過壓保護范圍 |
0 ~ 1650 V |
0 ~ 1650 V |
過流保護范圍 |
0 ~ 264 A |
0 ~ 132 A |
過功率保護范圍 |
0 ~ 132 KW |
0 ~ 66 KW |
電壓范圍 |
0 ~ 1500 V |
|
波形 |
正弦,三角波,坡度波 |
|
幅度和位置變化 |
靜態、線性 |
|
最大支持段數 |
100 |
|
輸入/輸出端口 |
100A實心端口、300A高壓屏蔽端子 |
100A實心端子 |
擴展 |
電流、功率可支持定制擴展,電源模塊并聯,1主N從。 |
|
生成拋負載電壓功能 |
||
機箱尺寸 |
35 U |
22 U |
儀器重量 |
305 kg(帶電源) |
220 kg(帶電源) |
備注:電源1主3從,輸出最大240 A,適配00 A測試系統(單電源30KW/60A) 電源1主1從,輸出最大120 A,適配100 A測試系統(單電源30KW/60A) 需要更大電流&功率輸出請擴展電源模組數量。 |

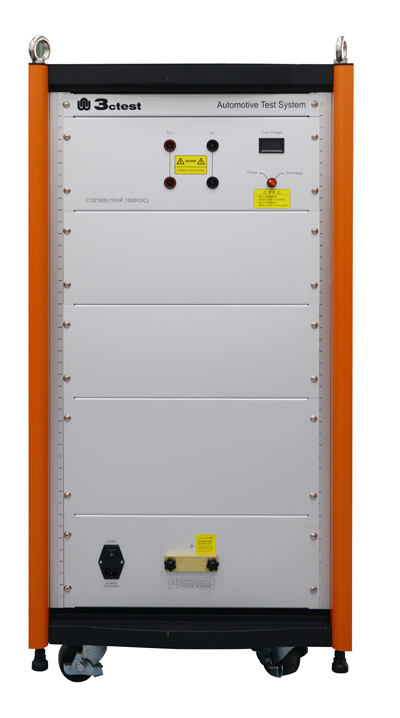

C150C10直流去耦電容
技術參數 |
|
輸入最大直流電壓 |
1500 V 100A |
容量 |
>10 mF |
工作電源范圍 |
AC 110 V / 220 V ±10 %,50 Hz ~ 60 Hz(中國大陸地區,默認AC 220 V) |
輸入/輸出端口 |
100A實心端子 |
保險絲 |
6 A |
最大功耗 |
100 W |
機箱尺寸 |
22 U |
儀器重量 |
約70 kg |
備注:此電容集成到HTS 1501和AN 1501N中,若評審這兩臺設備之一,則無需再評審此設備 |

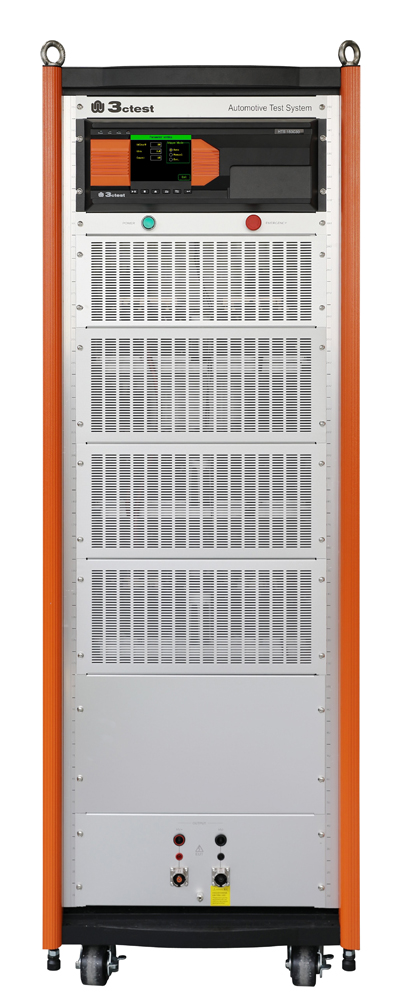

AN150C30高壓人工網絡(luò )
技術參數 |
||
設備型號 |
AN 150C30(圖例) |
AN 1501N |
測試電壓Vmax |
1500 V DC |
1500 V DC |
測試電流Imax |
300 A |
100 A |
阻抗 |
0 mΩ、10mΩ、25 mΩ、50 mΩ、100 mΩ阻抗曲線 |
0 mΩ、10mΩ、25 mΩ、100 mΩ阻抗曲線 |
電感 |
1 μH |
1 μH |
去耦電容 |
≥10 mF |
≥10 mF |
接地電容 |
1 μF |
1 μF |
頻率范圍 |
10 Hz ~ 150 KHz |
10 Hz ~ 150 KHz |
電容電壓監測 |
下位機屏幕顯示 |
數碼管顯示 |
輸入/輸出端口 |
16A香蕉頭端子、300A高壓屏蔽端子 |
16A香蕉頭端子、100A實心端子 |
溫度保護 |
設備內部溫度超80℃中止運行 |
|
最大功耗 |
350 W |
250 W |
機箱尺寸 |
35 U |
22 U |
儀器重量 |
230 kg |
178 kg |
備注:人工網絡(luò )符合ISO 21498-2-2021標準要求的3個阻抗,以及 MBN_11123標準要求的1個阻抗,適用于300 A測試系統。 |
人工網絡(luò )符合ISO 21498-2-2021標準要求的3個阻抗,適用于100 A測試系統。 |

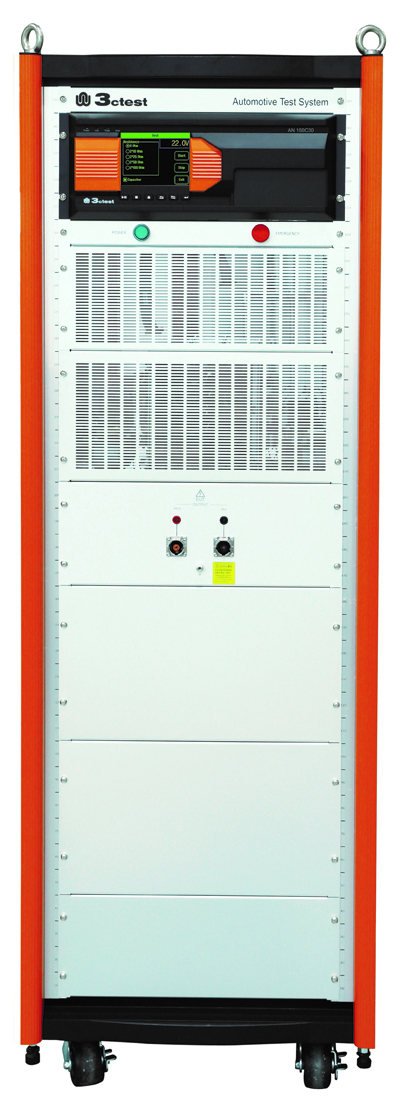

HTS 150C30高壓測試裝置
技術參數 |
||
設備型號 |
HTS 150C30(圖例) |
HTS 1501 |
測試電壓Vmax |
1500 V DC |
1500 V DC |
測試電流Imax |
300 A |
100 A |
阻抗 |
0 mΩ、50 mΩ、100 mΩ、200 mΩ阻抗曲線 |
|
去耦電容 |
10 mF(±10 %) |
10 mF(±10 %) |
Box 電感 |
2*1 uH(±10 %) |
2*1 uH(±10 %) |
Cy |
220 nF(±10%) |
|
電容電壓監測 |
下位機屏幕顯示 |
數碼管顯示 |
輸入/輸出端口 |
16A香蕉頭端子、300A高壓屏蔽端子/16A香蕉頭端子、100A實心端子、300A高壓屏蔽端子 |
16A香蕉頭端子、100A實心端子/100A實心端子 |
溫度保護 |
設備內部溫度超80℃中止運行 |
|
頻率范圍 |
10 Hz ~ 150 KHz |
10 Hz ~ 150 KHz |
最大功耗 |
350 W |
500W |
機箱尺寸 |
35 U |
22 U |
儀器重量 |
275 kg |
75 kg |
備注:人工網絡(luò )符合VW 80300_2021標準要求的3個阻抗,適用于100A、300 A測試系統。 |

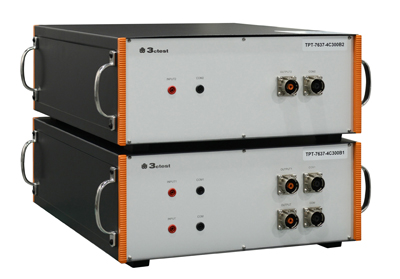

TPT-7637-4C300B1、B2耦合變壓器
技術參數 |
||||
設備型號 |
TPT-7637-4C300B1、B2(圖例) |
TPT-7637-4C100B |
TPT-7637-4C1000C |
TPT-7637-4C1000B |
最大不飽和電壓(Vpp) |
140 Vpp |
140 Vpp |
160 Vpp(1:1) |
160 Vpp(2:1) |
最大耦合電流(App) |
100 App |
100 App |
240 App(4:1) |
400 App(4:1) |
最大EUT電流(A) |
DC 300 A |
DC 100 A |
DC 1000 A |
DC 1000 A |
最大EUT電壓(V) |
DC 1000 V |
|||
輸入/輸出端口 |
16A香蕉頭端子/300A高壓屏蔽端子 |
100A實心端子、穿心端子 |
100A實心端子、穿心端子 |
|
匝數比 |
1:1 |
1:1 2:1 4:1 |
2:1 4:1 |
|
頻率范圍 |
10 Hz ~ 300 kHz |
300 Hz ~ 150 kHz |
||
機箱尺寸 |
440 mm (長)*190 mm (高)*585 mm (深) |
800 mm (長) *1150 mm(高)*1405 mm (深) |
||
儀器重量 |
單臺65 kg |
60 kg |
570 kg |
|
最大300 A次級電流,適用于300 A測試系統。 |
最大100 A次級電流,適用于100 A測試系統。 |
600 A DC/1000 V DC@Max 20 min; 1000 A DC/1000 V DC@Max 10 min |

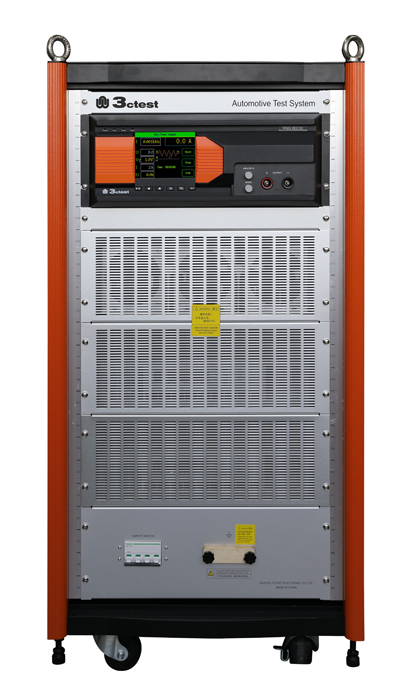

RSG 80C50紋波信號發生器
技術參數 |
||
設備型號 |
RSG 80C50(圖例) |
RSG 40C20 |
符合標準 |
ISO/TS 7637-4: 2020、 ISO 21498: 2021、 VW 80300: 2021 |
|
頻率范圍 |
10Hz ~ 300kHz |
|
頻率步進 |
0.01Hz |
|
開路輸出電壓 |
140 Vpp |
80 Vpp |
紋波駐留時間 |
2 s ~999 s,分辨率0.1 s |
1 s ~10 s,分辨率0.1 s |
發生器過流保護峰值電流 |
50 A |
20 A |
輸入/輸出端口 |
100A實心端子 |
|
最大功耗 |
5000 W |
800 W |
機箱尺寸 |
22 U |
4 U |
儀器重量 |
約156 kg |
約25 kg |
備注:此紋波信號發生器最大功率5000 W,適用于300 A以下測試系統。 |
備注:此紋波信號發生器最大功率800 W,適用于100 A以下測試系統。 |
EVDG 20電動汽車拋負載模擬器
技術參數 |
||
VW 80300_2021 (EHV-10) |
EHV-10-1 |
EHV-10-2 |
脈沖波形特征 |
近似雙指數波 |
|
脈沖電壓幅值 |
20V ~ 200V,±10% |
|
校準電壓 |
50V ~ 200V,±10% |
20V ~ 200V,±10% |
脈沖寬度 |
10ms(0-0%)±10%@2ΩLoad |
≥1ms(0-0%),開路 |
電壓變化率(0%-100%) |
≥250V/ms |
≥3000V/ms |
輸入/輸出端口 |
100A實心端子 |
|
標稱輸出阻抗 |
0.16 Ω |
|
脈沖間隔時間 |
3-99s |
|
脈沖極性 |
僅正 |
|
脈沖個數 |
1-99 |
|
脈沖觸發方式 |
手動、自動、外部 |
|
脈沖耦合方式 |
脈沖耦合變壓器 |
|
DUT容量 |
DC 1000V/100A(可定制) |
|
機箱尺寸 |
22U |
|
儀器重量 |
約187 kg |
|
備注:負載能力最大100 A,更大電流系統需要定制。 |

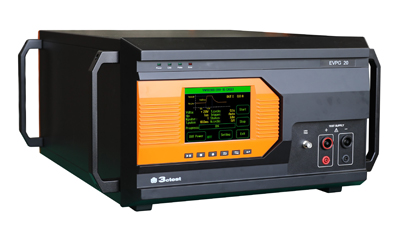

EVPG 20電動汽車高壓脈沖干擾發生器
技術參數 |
||
VW 80300_2021 (EHV-16) |
Test case 1 |
Test case 2 |
脈沖波形特征 |
近似方波 |
|
脈沖電壓幅值 |
20V ~ 200V,±10% |
|
校準電壓 |
75V ~ 200V,±10% |
|
脈沖寬度 |
1μs ~ 20μs,±10% |
1μs ~ 5μs,±10% |
電壓變化率(0%-100%) |
>1V/ns |
|
輸入/輸出端口 |
16A香蕉頭端子、100A實心端子/100A實心端子 |
|
標稱輸出阻抗 |
0.16Ω |
|
脈沖間隔時間 |
10 ~ 100 ms |
0.5 ~ 10 ms |
脈沖極性 |
正、負、先正后負 |
|
脈沖個數 |
1 ~ 100 |
|
脈沖間隔時間 |
0.1 ~ 99 s |
|
測試組個數 |
1 ~ 100 |
|
測試組間隔 |
1 ~ 10 s |
|
脈沖觸發方式 |
手動、自動、外部 |
|
脈沖耦合方式 |
耦合電容100μF/線 |
|
DUT容量 |
DC 1000V/100A(可定制) |
|
機箱尺寸 |
6U |
|
儀器重量 |
約69 kg |
|
備注:負載能力最大100 A,更大電流系統需要定制。 |
建議選型指南一覽表 |
|||
系統名稱/儀器型號 |
100A高壓電性能系統 |
300A高壓電性能系統 |
|
電動車高壓電性能綜測儀 |
EVTS 150C10 |
√ |
|
EVTS 150C30 |
|
√ |
|
高壓人工網絡(luò ) |
AN 1501N |
√ |
|
AN 150C30 |
|
√ |
|
高壓測試裝置 |
HTS 1501 |
√ |
|
HTS 150C30 |
|
√ |
|
直流去耦電容 |
C150C10 |
√ |
|
紋波信號發生器 |
RSG 40C20 |
√ |
|
RSG 80C50 |
|
√ |
|
耦合變壓器 |
TPT-7637-4C100B |
√ |
|
TPT-7637-4C300B1/B2 |
|
√ |
|
TPT-7637-4C1000B |
|
|
|
TPT-7637-4C1000C |
|
|
|
電動汽車拋負載模擬器 |
EVDG 20 |
√ |
|
電動汽車高壓脈沖干擾發生器 |
EVPG 20 |
√ |
|
備注:EVDG、EVPG 設備最大100A,若需更大負載電流需定制。
