CWS 800CT組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備,能夠產生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高壓脈沖波形。滿足IEC 61000-4-5等標準要求。
CWS 800CT性能完全滿足歐盟CE認證及CCC認證對受試設備的抗擾度測試要求,可通過外置的耦合/去耦網絡(luò ),對受試設備進行浪涌測試。
特點:
> 5.7寸彩色觸摸屏前面板操作;
> 最高可達8.0 KV的超小型模擬器;
> 產生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高壓脈沖波形,滿足IEC 61000-4-5標準要求;
> 浪涌電壓、電流監測LCD顯示;
> 測試排程功能,操作簡單;
> 外置全自動耦合/去耦網絡(luò );
> 外置磁場線圈及附屬模塊,滿足IEC 61000-4-9測試。

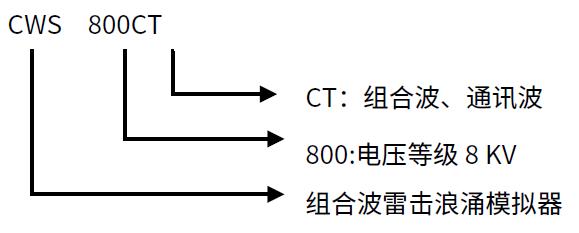

命名規則:
技術參數1.2/50 μs、8/20 μs |
|
測試電壓范圍 |
0.5 kV–8.0 kV± 10% |
電壓上升時間 |
1.2 μs± 30% |
電壓持續時間 |
50 μs± 20% |
測試電流范圍 |
0.25 kA–4.0 kA± 10%(2ohm) |
電流上升時間 |
8 μs± 20% |
電流持續時間 |
20 μs± 20% |
輸出阻抗 |
2 ohm、12 ohm可選 |
極性 |
正,負,先正后負 |
實驗間隔時間 |
6 s – 180 s(最短時間取決于實驗電壓) |
電壓峰值檢測 |
前面板BNC輸出:1000 V : 1 V;液晶屏顯示測量值 |
電流峰值檢測 |
前面板BNC輸出:500 A : 1 V;液晶屏顯示測量值 |
實驗次數 |
1–999次 |
觸發方式 |
自動、手動、外觸發輸入 |
實驗模式 |
實驗參數進行排程設置 |
技術參數10/700 μs、5/320 μs |
|
測試電壓范圍 |
0.5 kV–8.0 kV± 10% |
電壓上升時間 |
10 μs± 30% |
電壓持續時間 |
700 μs± 20% |
電流上升時間 |
5 μs± 20% |
電流持續時間 |
320 μs± 20% |
輸出阻抗 |
15 ohm、40 ohm可選 |
極性 |
正,負,先正后負 |
實驗間隔時間 |
11 s - 180 s(最短時間取決于實驗電壓) |
實驗次數 |
1–999次 |
觸發方式 |
自動、手動、外觸發輸入 |
實驗模式 |
實驗參數進行排程設置 |
技術參數1.2/50 μs |
|
測試電壓范圍 |
0.5 kV–8.0 kV± 10% |
電壓上升時間 |
1.2 μs± 30% |
電壓持續時間 |
50 μs± 20% |
輸出阻抗 |
500 ohm |
極性 |
正,負,先正后負 |
實驗間隔時間 |
6 s – 180 s(最短時間取決于實驗電壓) |
電壓峰值檢測 |
前面板BNC輸出:1000 V:1 V |
實驗次數 |
1–999次 |
觸發方式 |
自動、手動、外觸發輸入 |
實驗模式 |
實驗參數進行排程設置 |
通用參數 |
|
顯示屏 |
5.7英寸TFT彩色觸摸屏 |
工作電壓范圍 |
AC 110 V / 220 V,±10%,50/60 Hz(國內默認AC 220 V) |
保險絲 |
6 A |
最大功耗 |
200 W |
用戶存儲空間 |
無窮(PC) |
通訊方式 |
以太網、RJ45 |
安全電路 |
安全回路未關閉時停止工作 |
失效檢測 |
失效時前面板LCD顯示、并中斷儀器工作 |
檢測輸出方式 |
標準1米同軸線 |
機箱尺寸 |
6U |
儀器重量 |
約50 Kg |
溫度范圍 |
15–35 ℃ |
濕度范圍 |
45%-75% |
氣壓范圍 |
86 kPa~106 kPa |
隨機標配 |
主機、測試線、電源線、保險絲、檢測報告、說明書 |
選配測試功能和附件 |
1. Surge耦合去耦網絡(luò ),滿足IEC61000-4-5 SPN系列: SPN 2216S(外置單相220V/16A耦合/去耦網絡(luò )) SPN 3816T(外置三相380V/16A耦合/去耦網絡(luò )) SPN 3832T(外置三相380V/32A耦合/去耦網絡(luò )) SPN 38100T(外置三相380V/100A耦合/去耦網絡(luò )) SPN6916T(外置三相690V/16A耦合/去耦網絡(luò )) SPN6932T(外置三相690V/32A耦合/去耦網絡(luò )) |
2. 信號線/通訊線測試用耦合/去耦網絡(luò ) IEC61000-4-5 對稱線: CDN 405T8A1(非屏蔽對稱高速通信線雷擊浪涌耦合去耦網絡(luò ),8線,兼容4線測試) 不對稱線: CDN 405M40-5 (非屏蔽不對稱通信線雷擊浪涌耦合去耦網絡(luò ),2線測試) CDN 405AF4(非屏蔽不對稱通信線雷擊浪涌耦合去耦網絡(luò ),4線測試) CDN 405AF8-C(非屏蔽不對稱高速通信線雷擊浪涌耦合去耦網絡(luò ),8線測試) |
3.脈沖磁場轉換器PMC 1200,滿足IEC 61000-4-9 |
4. 磁場線圈 : TCXS111單匝線圈 1 m X 1 m IEC61000-4-8 TCXS113三匝線圈 1 m X 1 m IEC61000-4-8 |
5. 高壓差分探頭,型號VCF-80測試電壓8 KV, 衰減1000:1 |
6. 寬帶電流監測鉗 型號:CM 0220M |
7. PC控制軟件Corelab 支持Windows 7、Windows 8 and Windows 10,使用方便、用戶界面美觀、直觀,各項操作功能及標準庫使用使用戶可以輕松完成自定義測試程序;測試設備并進行自動配置,幫助用戶靈活生成測試報告 |
