技術參數

項目

CN 405AF4

標準

TB/T 3498-2018

耦合波形

1.2/50μs、8/20μs組合波

10/700μs、5/320μs組合波

4/300μs電壓波

脈沖電壓

10 kV （由耦合器件決定）

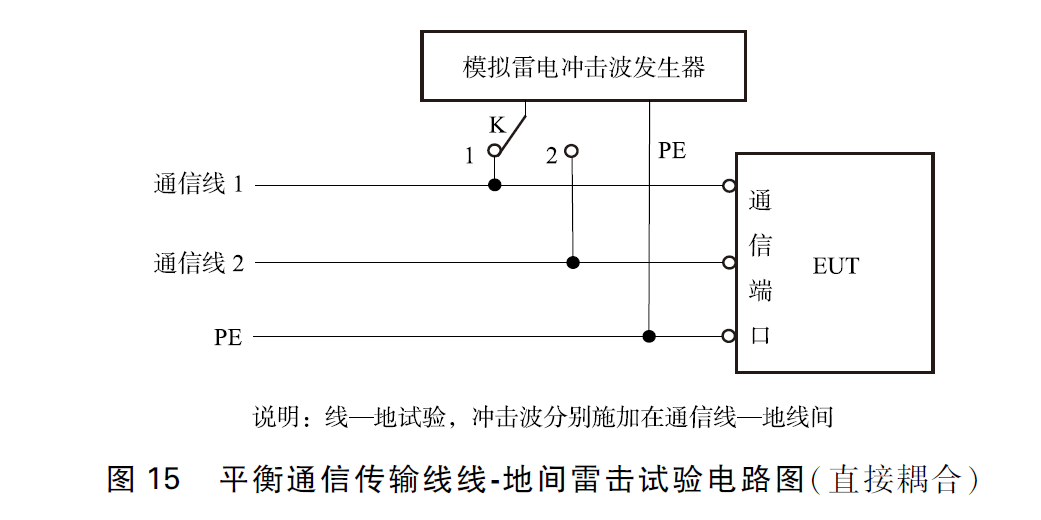

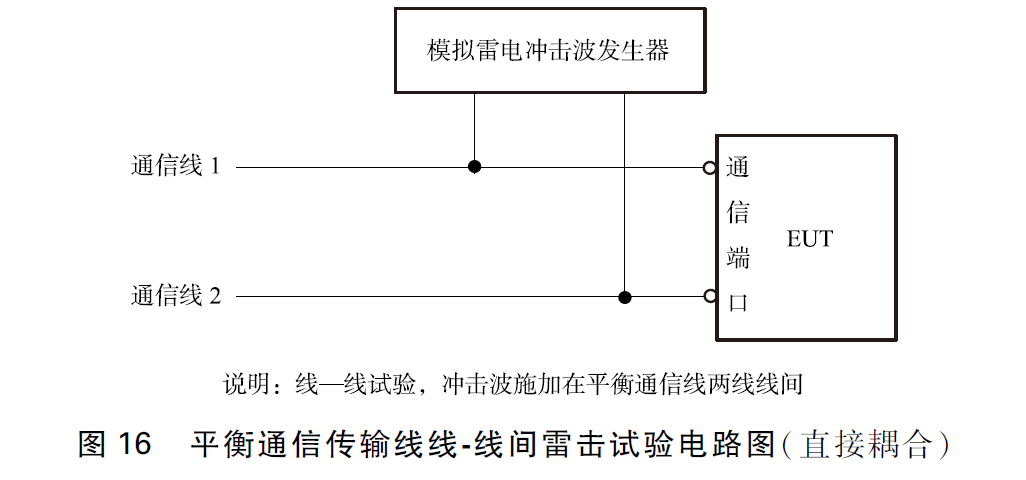

耦合模式

1/2/3/4線非屏蔽 線對線/線對地

耦合器件

CD-GDT90、CD-TVS76、CD-C05

通信接口規格

4 mm香蕉頭

工作電壓

注入電壓由耦合器件決定

TVS 76器件最大注入電壓DC＜48V；

GDT 90器件最大注入電壓DC＜12V；

C05器件最大注入電壓AC 380V；

通用參數

重量

約3.5 kg

尺寸

358 mm×200 mm×133 mm(長×寬×高)

殼體材料

鋁材料

環境溫度

15 ℃ - 35 ℃ (操作條件)

相對濕度

45% - 75%  (操作條件)

包裝箱

紙箱

耦合模塊

試驗電壓及波形

注釋

CD-C05

1.2/50μs  4KV

EUT最大工作電壓 400VAC / 1000VDC

CD-TVS76

1.2/50μs  10KV

4/300μs   10KV

10/700μs  10KV

EUT最大工作電壓 48VDC

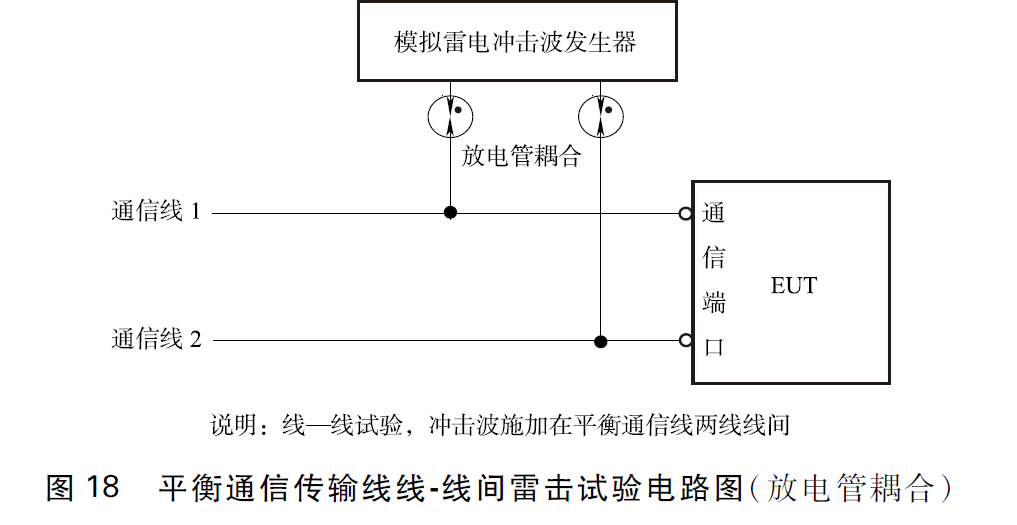

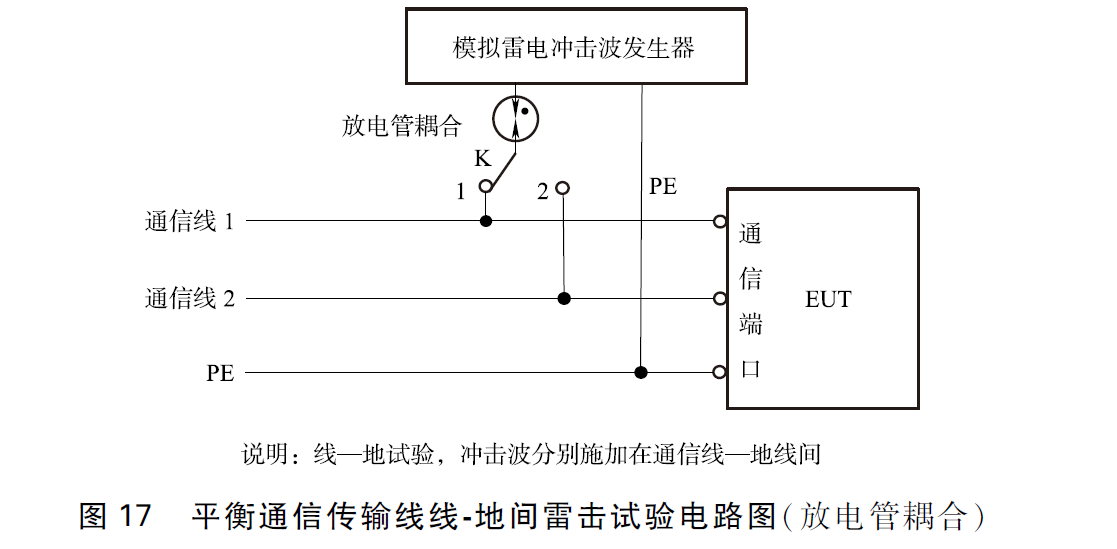

CD-GDT90

1.2/50μs 10KV

4/300μs  10KV

10/700μs 10KV

EUT最大工作電壓 12VDC
