CDN 405AF4用來評估低速非屏蔽不對稱通信線路防雷擊浪涌能力的耦合去耦網絡(luò )?？梢杂糜跍y試100KBit/s 以太網，強大的去耦能力可以使輔助設備(AE)免受浪涌的影響，確保測試的重復性。最大浪涌電壓為6KV。此款CDN將滿足IEC/EN 61000 - 4 - 5：2017的標準升級。是按照IEC/EN 61000 - 4 - 5圖9非屏蔽的不對稱低速數據線標準來設計。退耦性能及傳輸速率穩定，體積小巧便于攜帶使用方便。
特點：
> 可以用于測試100 KBit/s速率
> 1/2/3/4線非屏蔽 線對線/線對地
> 耦合波形1.2/50 ?s、8/20 μs
> 最大工作電流2A
> 接口規格為4mm 香蕉頭
> 可以兼容國外發生器輸出端口進行通信測試
> 根據試驗需求更換限流電阻、耦合器件和去耦器件
|
技術參數 |
|
|
項目 |
CDN 405AF4(僅包含1.2/50、8/20波形) |
|
標準 |
IEC/EN 61000 -4 -5 |
|
耦合波形 |
1.2/50μs、8/20μs |
|
脈沖電壓 |
6 kV |
|
耦合模式 |
1/2/3/4線非屏蔽 線對線/線對地 |
|
耦合器件 |
GDT90、TVS76、C05可選 |
|
去耦器件 |
GDT90、TVS76、TVS 200、C250可選 |
|
輸出阻抗 |
1個40Ω阻抗模塊 |
|
通信接口規格 |
4 mm香蕉頭 |
|
數據速率 |
100 Kbit/s |
|
工作電壓 |
由耦合模塊、去耦模塊決定 |
|
工作電流 |
最大2A |
|
去耦電感 |
20 mH |
|
通用參數 |
|
|
重量 |
約14 kg |
|
尺寸 |
475 mm×235 mm×195 mm(長×寬×高) |
|
殼體材料 |
鋁材料 |
|
環境溫度 |
15 ℃ - 35 ℃ (操作條件) |
|
相對濕度 |
45% - 75% (操作條件) |
|
包裝箱 |
紙箱 |
|
隨機標配 |
|
|
測試線 |
測試線若干 |
|
限流模組 |
NR40 |
|
資料 |
原廠測試證書 |
|
說明書 |
|
|
選配器件 |
|
|
CD-GDT90 |
耦合器件GDT90（90V DC） |
|
CD-TVS76 |
耦合器件TVS76 （76V DC） |
|
CD-C05 |
耦合器件0.5uF電容 |
|
DP-GDT90 |
去耦器件GDT90（90V DC） |
|
DP-TVS76 |
去耦器件TVS76（76V DC） |
|
DP-TVS200 |
去耦器件TVS200（200V DC） |
|
DP-C250 |
去耦器件250VAC電容 |
注：購買CDN網絡(luò )時必須要從選配器件中購買一個耦合器件和去耦器件，才可以使用CDN網絡(luò )。此外殘壓與去耦器件的類別有關，不同的去耦器件殘壓的波形與幅值不同。
選配器件示例：

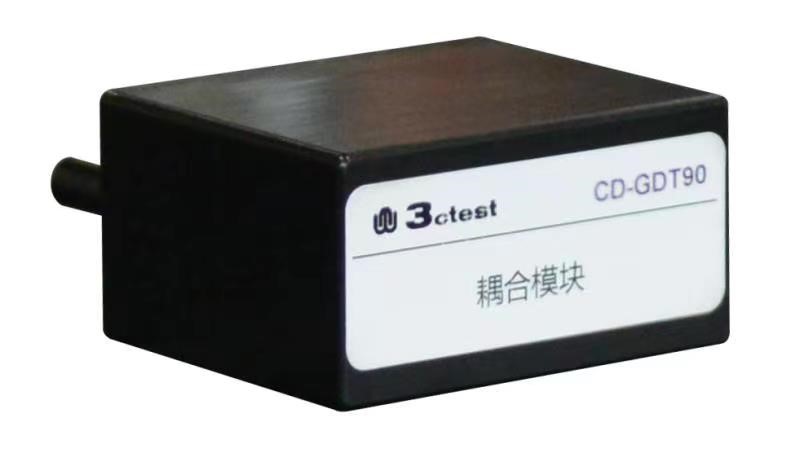

耦合器件CD-GDT90

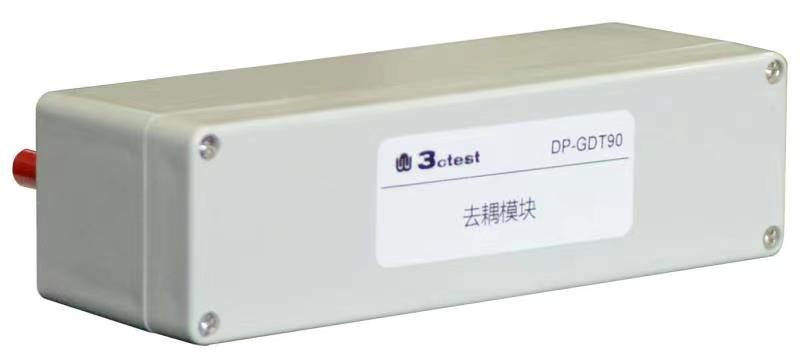

去耦器件DP-GDT90
