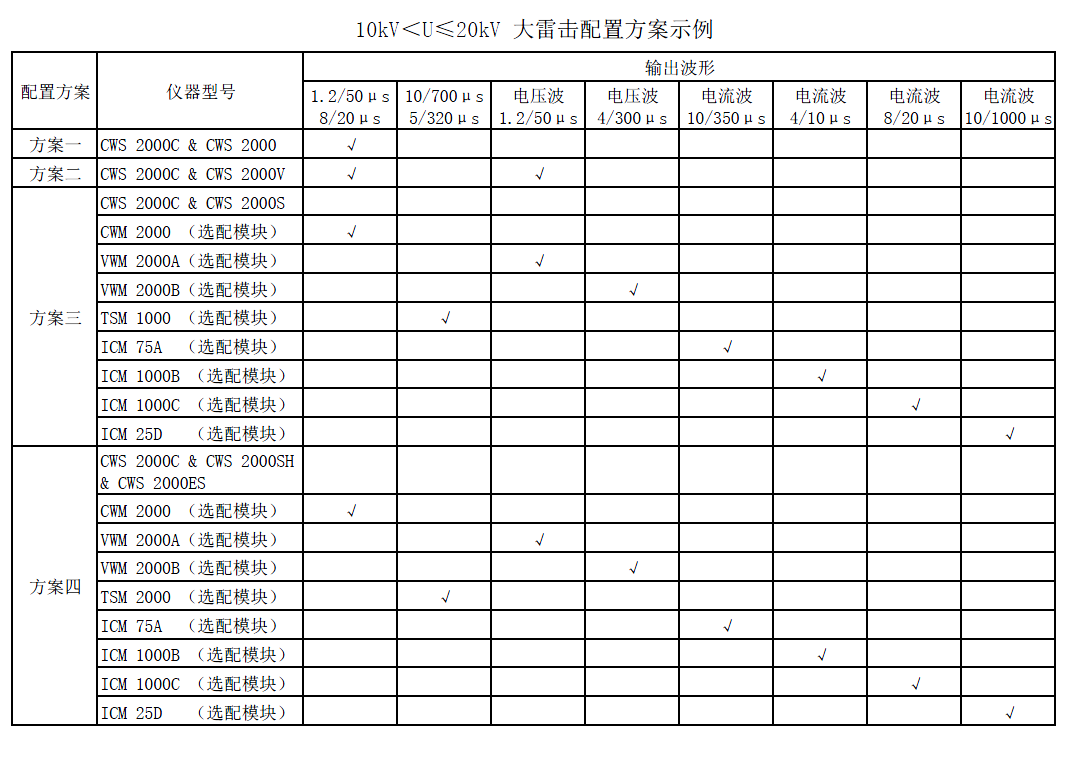

儀器介紹

CWS 2000C

雷擊浪涌控制模塊

CWS 2000S

多功能雷擊浪涌發生器

CWM  系列

1.2/50us組合波模塊

TSM  系列

10/700us組合波模塊

VWM 系列

各類電壓波模塊

ICM  系列

各類電流波模塊

CWM 系列技術參數

測試電壓范圍

0.5 kV ~ 15.0 kV（20.0 kV）± 10%

電壓上升時間

1.2 μs± 30%

電壓持續時間

50 μs± 20%

測試電流范圍

0.25 kA ~ 7.5 kA（10.0 kA）± 10%

電流上升時間

8 μs± 20%

電流持續時間

20 μs± 20%

輸出阻抗

2 ohm

極性

正，負，先正后負

實驗間隔時間

8 s ~ 99 s(最短時間取決于實驗電壓)

電壓峰值檢測

前面板BNC輸出:2000 V : 1 V；液晶屏顯示測量值

電流峰值檢測

前面板BNC輸出:500 A : 1 V；液晶屏顯示測量值

實驗次數

1 ~ 999次

觸發方式

自動、手動、外觸發輸入

實驗模式

實驗參數進行排程設置

注：CWM 1500對應15kV；CWM 2000對應20kV

TSM 1000技術參數

測試電壓范圍

0.5 kV ~ 10.0 kV± 10%

電壓上升時間

10 μs± 30%

電壓持續時間

700 μs± 20%

電流上升時間

5 μs± 20%

電流持續時間

320 μs± 20%

輸出阻抗

15 ohm、40 ohm

極性

正，負，先正后負

實驗間隔時間

11 s ~ 99 s(最短時間取決于實驗電壓)

實驗次數

1 ~ 999次

觸發方式

自動、手動、外觸發輸入

實驗模式

實驗參數進行排程設置

VWM系列技術參數

測試電壓范圍

0.5 kV ~ 15.0 kV（20kV）± 10%

VWM  xxxxA

1.2 μs± 30%、50 μs± 20%電壓波

VWM  xxxxB

4 μs± 30%、300 μs± 20%電壓波

VWM  xxxxC

10 μs± 30%、200 μs± 20%電壓波

極性

正，負，先正后負

實驗間隔時間

8 s ~ 99 s(最短時間取決于實驗電壓)

實驗次數

1 ~ 999次

觸發方式

自動、手動、外觸發輸入

實驗模式

實驗參數進行排程設置

注：xxxx標識電壓等級，1500對應15kV，2000對應20kV

ICM系列技術參數

ICM 75A

充電電壓范圍

0.5 kV ~ 10.0 kV± 10%

測試電流范圍

40 A～750 A±10%

波形參數

10 μs（-10%~+100%），350 μs±20%

輸出阻抗

13Ω

ICM 1000B

充電電壓范圍

0.5 kV ~ 10.0 kV± 10%

測試電流范圍

0.5 kA～10.0 kA±10%

波形參數

4 μs±10%，100 μs±10%

輸出阻抗

1Ω

ICM 1000C

充電電壓范圍

0.5 kV ~ 5.0 kV± 10%

測試電流范圍

1.0 kA～10.0 kA±10%

波形參數

8 μs±10%，20 μs±10%

輸出阻抗

0.5Ω

ICM 25D

充電電壓范圍

0.5 kV ~ 10.0 kV± 10%

測試電流范圍

12.5 A～250 A±10%

波形參數

10 μs（-10%~+100%），1000 μs±20%

輸出阻抗

40Ω

極性

正，負，先正后負

實驗間隔時間

11 s ~ 99 s(最短時間取決于實驗電壓)

實驗次數

1 ~ 999次

觸發方式

自動、手動、外觸發輸入

實驗模式

實驗參數進行排程設置

通用參數

顯示屏

5.7英寸TFT彩色觸摸屏

工作電壓范圍

AC 110 V / 220 V，±10%，50/60 Hz（國內默認AC 220 V）

保險絲

6 A

最大功耗

200 W

用戶存儲空間

無窮（PC）

通訊方式

以太網、RJ45

失效檢測

失效時前面板LCD顯示、并中斷儀器工作

檢測輸出方式

標準1米同軸線

機箱尺寸

CWS 2000C    4U

CWS 2000S   8U

可配套機柜

兩臺機箱可放置于19英寸22/35U標準機柜中

儀器重量

CWS 2000C   約18kg

CWS 2000S  約32kg

溫度范圍

15 ~ 35 ℃

濕度范圍

45% ~ 75%

氣壓范圍

86 kPa～106 kPa

隨機標配

測試線、電源線、保險絲、CN 25線、同軸電纜、接地線、檢測報告、說明書

選配附件

1. Surge耦合去耦網絡(luò )，滿足IEC61000-4-5

SPN系列：可定制SPN系列外置耦合/去耦網絡(luò )

2. 信號線/通訊線測試用耦合/去耦網絡(luò ) IEC61000-4-5

CDN 405系列（定制）

3. 寬帶電流監測鉗 型號：CM 0302M

4. 脈沖磁場轉換器: PMC1200  IEC 61000-4-9

5. 磁場線圈：TCXS111單匝線圈   1 m X 1 m IEC61000-4-8

6. PC控制軟件Corelab

支持Windows 7 、Windows 8 and  Windows 10，使用方便、用戶界面美觀、直觀，各項操作功能及標準庫使用使用戶可以輕松完成自定義測試程序；測試設備并進行自動配置，幫助用戶靈活生成測試報告
