儀器介紹

CWS 2000C

雷擊浪涌控制模塊

CWS 2000ES

雷擊浪涌?jì)δ苣K

CWS 2000SH

多功能雷擊浪涌發生器

CWM  系列

1.2/50us組合波模塊

TSM  系列

10/700us組合波模塊

VWM 系列

各類電壓波模塊

ICM  系列

各類電流波模塊

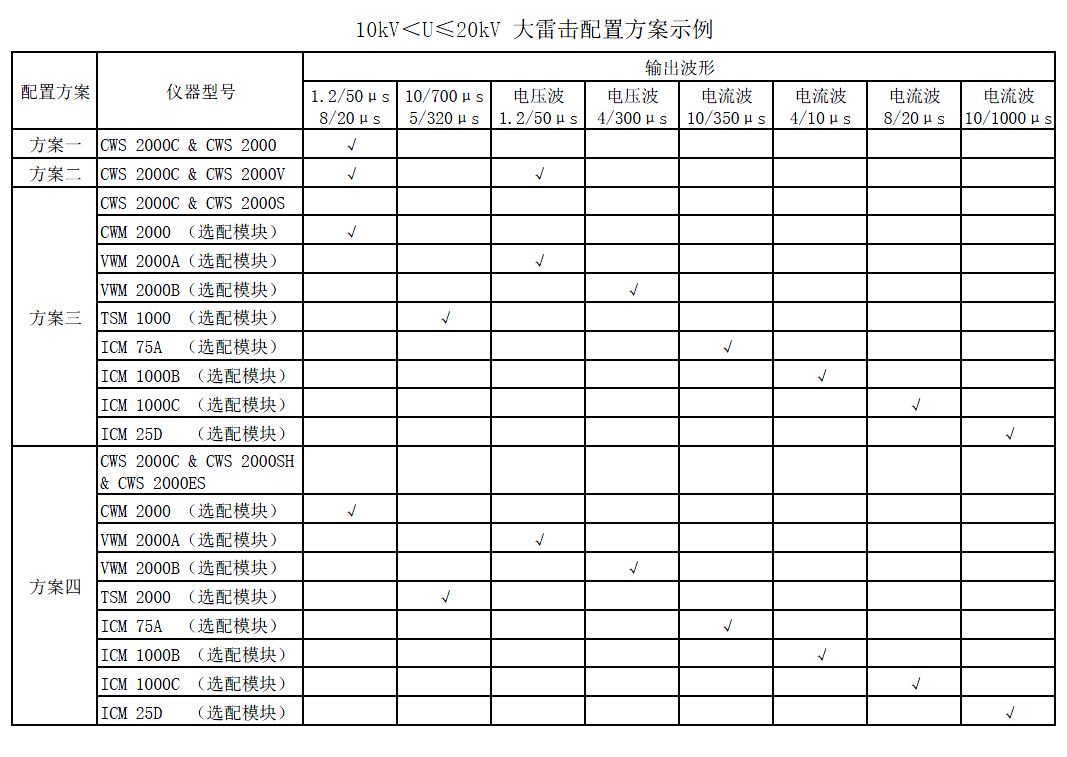

CWM 系列技術參數

測試電壓范圍

0.5 kV ~ 15.0 kV（20.0 kV）± 10%

電壓上升時間

1.2 μs± 30%

電壓持續時間

50 μs± 20%

測試電流范圍

0.25 kA ~ 7.5 kA（10.0 kA）± 10%

電流上升時間

8 μs± 20%

電流持續時間

20 μs± 20%

輸出阻抗

2 ohm

極性

正，負，先正后負

實驗間隔時間

8 s ~ 180 s

(最短時間取決于實驗電壓)

電壓峰值檢測

前面板BNC輸出:2000 V : 1 V；液晶屏顯示測量值

電流峰值檢測

前面板BNC輸出:500 A : 1 V；液晶屏顯示測量值

實驗次數

1 ~ 999次

觸發方式

自動、手動、外觸發輸入

實驗模式

實驗參數進行排程設置

注：CWM 1500對應15kV；CWM 2000對應20kV

TSM系列技術參數

測試電壓范圍

0.5 kV ~ 15.0 kV（20kV）± 10%

電壓上升時間

10 μs± 30%

電壓持續時間

700 μs± 20%

電流上升時間

5 μs± 20%

電流持續時間

320 μs± 20%

輸出阻抗

15 ohm、40 ohm

極性

正，負，先正后負

實驗間隔時間

11 s ~ 180 s

(最短時間取決于實驗電壓)

實驗次數

1 ~ 999次

觸發方式

自動、手動、外觸發輸入

實驗模式

實驗參數進行排程設置

注：TSM 1500對應15kV；TSM 2000對應20kV

VWM系列技術參數

測試電壓范圍

0.5 kV ~ 15.0 kV（20kV）± 10%

VWM  xxxxA

1.2 μs± 30%、50 μs± 20%電壓波

VWM  xxxxB

4 μs± 30%、300 μs± 20%電壓波

VWM  xxxxC

10 μs± 30%、200 μs± 20%電壓波

極性

正，負，先正后負

實驗間隔時間

8 s ~ 180 s

(最短時間取決于實驗電壓)

實驗次數

1 ~ 999次

觸發方式

自動、手動、外觸發輸入

實驗模式

實驗參數進行排程設置

注：xxxx標識電壓等級，1500對應15kV，2000對應20kV

ICM系列技術參數

ICM 75A

充電電壓范圍

0.5 kV ~ 10.0 kV± 10%

測試電流范圍

40 A～750 A±10%

波形參數

10 μs（-10%~+100%），350 μs±20%

輸出阻抗

13Ω

ICM 1000B

充電電壓范圍

0.5 kV ~ 10.0 kV± 10%

測試電流范圍

0.5 kA～10.0 kA±10%

波形參數

4 μs±10%，100 μs±10%

輸出阻抗

1Ω

ICM 1000C

充電電壓范圍

0.5 kV ~ 5.0 kV± 10%

測試電流范圍

1.0 kA～10.0 kA±10%

波形參數

8 μs±10%，20 μs±10%

輸出阻抗

0.5Ω

ICM 25D

充電電壓范圍

0.5 kV ~ 10.0 kV± 10%

測試電流范圍

12.5 A～250 A±10%

波形參數

10 μs（-10%~+100%），1000 μs±20%

輸出阻抗

40Ω

極性

正，負，先正后負

實驗間隔時間

11 s ~ 99 s(最短時間取決于實驗電壓)

實驗次數

1 ~ 999次

觸發方式

自動、手動、外觸發輸入

實驗模式

實驗參數進行排程設置

通用參數

顯示屏

5.7英寸TFT彩色觸摸屏

工作電壓范圍

AC 110 V / 220 V，±10%，50/60 Hz（國內默認AC 220 V）

保險絲

6 A

最大功耗

200 W

用戶存儲空間

無窮（PC）

通訊方式

以太網、RJ45

失效檢測

失效時前面板LCD顯示、并中斷儀器工作

檢測輸出方式

標準1米同軸線

機箱尺寸

CWS 2000C    4U

CWS 2000ES   8U

CWS 2000SH   8U

可配套機柜

三臺機箱可放置于19英寸35U機柜中

儀器重量

CWS 2000C   約18kg

CWS 2000ES  約55kg

CWS 2000SH  約32kg

溫度范圍

15 ~ 35 ℃

濕度范圍

45% ~ 75%

氣壓范圍

86 kPa～106 kPa
