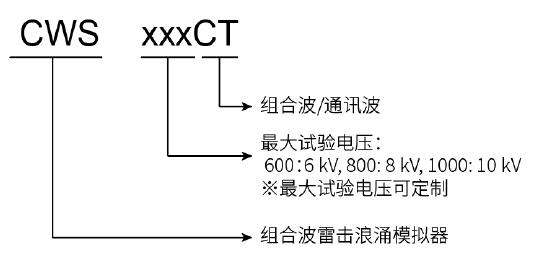

組合波1.2/50 μs、8/20 μs主要技術參數

測試電壓范圍

CWS 600CT: 0.3 kV ~ 6.0 kV± 10%

CWS 800CT: 0.3 kV ~ 8.0 kV± 10%

CWS 1000CT: 0.3 kV ~ 10.0 kV± 10%

電壓上升時間

1.2 μs± 30%

電壓持續時間

50 μs± 20%

測試電流范圍

CWS 600CT: 0.15 kA~3.0 kA± 10%（2 ohm）

CWS 800CT: 0.15 kA~4.0 kA± 10%（2 ohm）

CWS 1000CT: 0.15 kA~5.0 kA± 10% (2 ohm）

電流上升時間

8 μs± 20%

電流持續時間

20 μs± 20%

極性

正，負，正負交替

輸出阻抗

2 ohm

重復率

11 s ~ 99 s (最短時間取決于實驗電壓)

實驗次數

1–999次

電壓峰值檢測

前面板BNC輸出1000 V:1 V; 液晶屏顯示測量值

電流峰值檢測

前面板BNC輸出500 A: 1 V; 液晶屏顯示測量值

觸發方式

自動、手動、外觸發輸入

電壓波1.2/50 μs主要技術參數（選購功能）

測試電壓范圍

CWS 600CT: 0.3 kV ~ 6.0 kV± 10%

CWS 800CT: 0.3 kV ~ 8.0 kV± 10%

CWS 1000CT: 0.3 kV ~ 10.0 kV± 10%

電壓上升時間

1.2 μs± 30%

電壓持續時間

50 μs± 20%

極性

正，負，正負交替

輸出阻抗

500 ohm

重復率

11 s ~ 99 s (最短時間取決于實驗電壓)

實驗次數

1–999次

電壓峰值檢測

前面板BNC輸出1000 V:1 V; 液晶屏顯示測量值

觸發方式

自動、手動、外觸發輸入

組合波10/700 μs、5/320 μs主要技術參數

測試電壓范圍

CWS 600CT: 0.3 kV ~ 6.0 kV± 10%

CWS 800CT: 0.3 kV ~ 8.0 kV± 10%

CWS 1000CT: 0.3 kV ~ 10.0 kV± 10%

電壓上升時間

10 μs ± 20%

電壓持續時間

700 μs ± 20%

測試電流范圍

CWS 600CT: 7.5 A ~ 150 A± 10%（40 ohm）

CWS 800CT: 7.5 A ~ 200 A± 10%（40 ohm）

CWS 1000CT: 7.5 A ~ 250 A± 10% (40 ohm）

電流上升時間

5 μs ± 20%

電流持續時間

320 μs ± 20%

極性

正，負，正負交替

輸出阻抗

15 ohm、40 ohm

重復率

16 s - 99 s (最短時間取決于實驗電壓)

實驗次數

1–999 次

觸發方式

自動、手動、外觸發輸入

通用參數

顯示屏

5.7英寸TFT彩色觸摸屏

工作電壓范圍

AC 110 V/220 V，±10%，50/60 Hz（國內默認AC 220V）

保險絲

6 A

最大功耗

200 W

用戶存儲空間

無窮（PC）

通訊方式

以太網、RJ45

外部控制方式

BNC, 5 V TTL

CRO觸發輸出

BNC, 5 V TTL

運行控制輸入

BNC, 5 V TTL

外部同步輸入

45-65 Hz,同名端與異名端之間20-500 V

同名端、異名端與機殼0-500 V

警告燈輸出

0-220 V AC 10 A / 0-48 V DC 3 A

電源取決于外接信號燈的種類

安全電路

安全回路未關閉時停止工作

失效檢測

失效時前面板LCD顯示、并中斷儀器工作

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

EUT電源電壓注入

4 mm香蕉插頭線

檢測輸出方式

標準1米同軸線

機箱尺寸（W*H*D）

19英寸/6U

450 mm (W) * 280 mm(H) * 610 mm（D）

儀器重量

約38 kg

溫度范圍

15–35 ℃

濕度范圍

45%-75%

氣壓范圍

86 kPa～106 kPa

附件

測試線，三芯電源線，扁平接地線，同軸線，保險絲（備用件），使用說明書

選配測試功能和附件

1. Surge耦合去耦網絡(luò )

SPN系列IEC61000-4-5

SPN 3816T/32T（三相380 V 16 A / 32 A）

SPN 38100T（三相380 V 100 A）

SPN 6916T/32T（三相690 V 16 A / 32 A）

2. 信號線/通訊線測試用耦合/去耦網絡(luò ) IEC61000-4-5

（A）4線通訊線耦合/去耦網絡(luò )

（B）8線通訊線耦合/去耦網絡(luò )

3. 脈沖磁場轉換器 PMC 1200  IEC 61000-4-9

4. 磁場線圈 ：

TCXS111單匝線圈   1 m X 1 m

5. 高壓差分探頭，型號VCF-80測試電壓8 KV，

衰減1000：1

6. 寬帶電流監測鉗 型號：CM 0220M

7. Corelab軟件
