飛機在強對流天氣飛行時，容易受到雷電的直接附著作用，產生高溫、高壓和強電磁力，對飛機造成燃燒、溶蝕、爆炸、結構畸變和強度降低等效應。我司自主研發的高電壓附著點分區試驗系統，可模擬測試飛機等設備在遭受雷擊時，在飛機表面不同區域可能被雷電襲擊的概率，找到容易被雷電襲擊的附著點，完全符合GJB 1389A，GJB 3567等國軍標標準，同時也滿足美軍標MIL-STD-464C、航空系統SAE ARP5416、DO 160 section23等飛機雷電試驗標準要求?？蓱糜陲w機整機、航空航天材料、艦船、導彈、軍用車輛、雷達等設備設施。
特點：
1、LVG3000采用開放式主回路設計，H型塔式機構，從而實現了整體超小型
2、基于觸摸屏控制的MCS2000全自動智能控制系統，圖形化顯示設備運行狀態，操作簡單、方便
3、可配置進行分區試驗的勻電場電極
4、設備標配附著點測試用電極
5、設備整體外觀美觀、大方
6、采用Marx發生器，實現并聯充電串聯放電
7、球隙自動跟蹤電壓在全充電電壓范圍內自動調整球隙距離，可調精度0.1mm
8、自動安全保護程序，聲光報警
雷電直接效應試驗流程圖：
波形參數的定義：
根據MIL-STD-464C及SAE ARP5412等標準規定，測試波形主要有A、B、C、D四個電壓波形，如下圖所示。

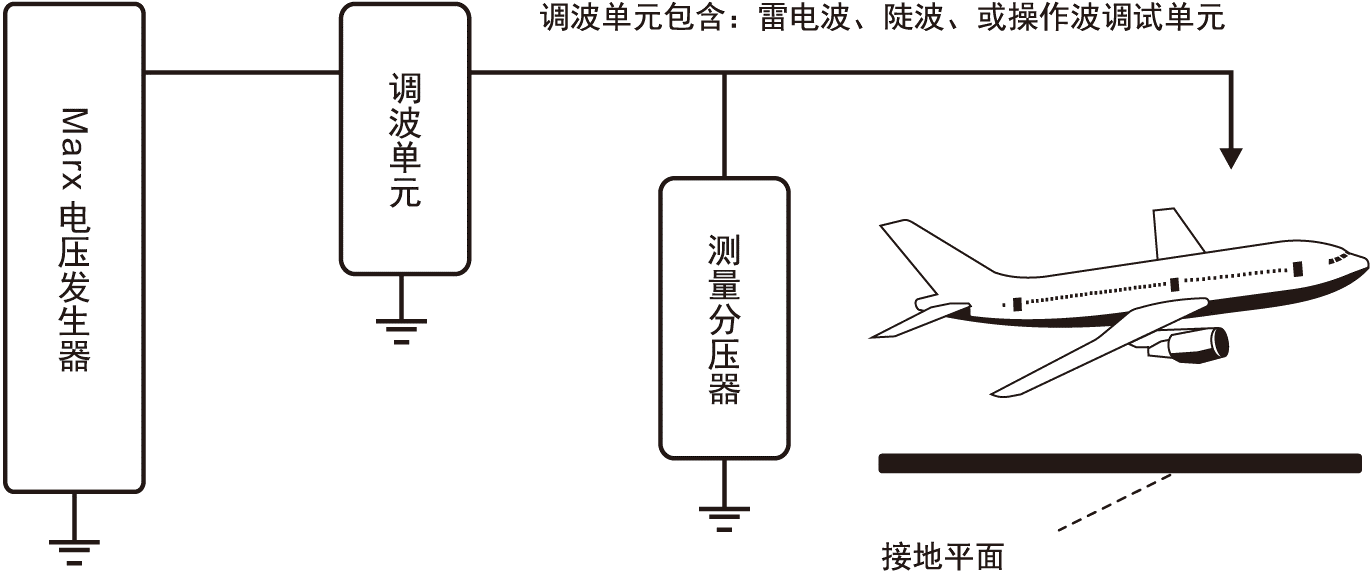

飛機雷電高壓附著點分區試驗示意圖：
具體要求：
A波形，電壓波形A為一個上升斜率為1000(- 0 + 50%) kV/μs的波形，其幅值的增加直到試驗件擊穿或者閃絡(luò )終止，并迅速歸零，如果試驗件沒有閃絡(luò )，則波形的跌落沒有規定。
B波形，電壓波形B為一個上升斜率為1.2 μs(± 20%)、持續時間為50 μs(± 20%)的開路電壓波形。
C波形，電壓波形C為在2 μs處截斷的電壓波形，對于上升時間和峰值沒有特殊要求。
D波形，電壓波形D為一個上升斜率為50 - 250 μs、持續時間大于2000 μs的開路電壓波形。該波形用于試驗件的流光特性分析，當使用該波形進行雷擊附著區概率分析時，得出的結論要比實際高(見GJB 3567 5.1.1.3)
|
LVG3000技術參數： |
||||
|
輸出波形 |
A波形 |
B波形 |
C波形 |
D波形 |
|
波前時間 |
1000（+500）kV/μs |
1.2 μs±20% |
2 μs±20% |
50 μs ~ 250 μs |
|
衰減時間 |
—— |
50±20% |
—— |
大于2000 |
|
峰值效率 |
80%以上 |
90%以上 |
80%以上 |
60%以上 |
|
充電電壓 |
200 kV（雙邊充電） |
|||
|
級數 |
15級 |
|||
|
放電開關 |
銅球，三間隙點火 |
|||
|
開關形式 |
直線驅動0～100 mm可調，精度0.1 mm |
|||
|
波形形成方式 |
采用多級Marx發生器結構 |
|||
|
通用技術參數 |
||||
|
使用電源 |
AC 220 V 100 A |
|||
|
充電電壓 |
20～200 kV |
|||
|
充電極性 |
正/負 |
|||
|
電壓測量 |
弱阻尼分壓器 |
|||
|
功能特點 |
||||
|
LVG 3000采用開放式主回路設計，H型塔式機構，從而實現了整體超小型; |
||||
|
設備整體外觀美觀、大方; |
||||
|
采用Marx發生器，實現并聯充電串聯放電; |
||||
|
球隙自動跟蹤電壓在全充電電壓范圍內自動調整球隙距離，可調精度0.1 mm; |
||||
|
自動安全保護程序，聲光報警; |
||||
