直流磁場發生源技術參數

磁場強度

1～1800A/m （正偏200A/m）  連續可調

磁場上升時間

0.10～1.00s  0.01s步進

磁場保持時間

1～5min

磁場下降時間

0.10～1.00s  0.01s步進

輸出電壓

0～60V

電壓精度

±0.2V

輸出電流

30A

源阻抗

<10mΩ

電壓偏移

<1v(阻性負載，含沖擊電流)，在100 us的時間內恢復其最大幅度的63%

電壓波動

Ur < 0.2V P-P，最小頻率400Hz

升壓時間

< 100us(阻性負載)

輸出

被試設備供電：大電流連接器

串行接口

LAN以太網RJ45

供電電壓

AC 110/220V 士10%   45-65Hz（機箱）

環境溫度

15 - 35℃

相對濕度

35%-85%RH(無凝露)

外形尺寸

19英寸/4U

軟件（選配）

計算機聯機控制軟件AUTO Lab

支持windows XP and Windows 7,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；

它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置；

基于模板的報告功能可以幫助用戶靈活地生成測試報告。

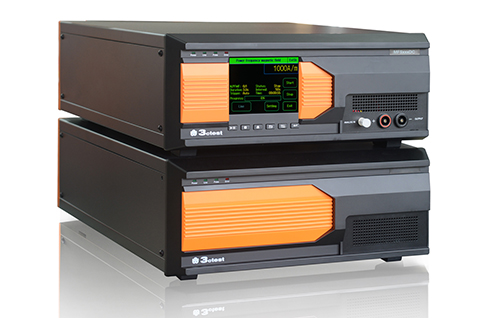

符合HJB34直流磁場干擾模擬器 MFS1800DC

符合標準

HJB34

磁場強度

定制儀器

矩形線圈  2m*2m  134匝

矩形線圈  1m *1m  67匝

1～1800A/m（正偏200A/m）連續可調（可根據客戶需求定制）

1～1800A/m（正偏200A/m）可長時間持續輸出

磁場變化率

3200A/m?s～16000A/m?s連續可調

觸發方式

自動、手動

磁場線圈尺寸

1m*1m /2m*2m (可選）

磁場線圈形狀

矩形

輸出磁場強度

可排程設置
