容性耦合夾校準裝置CA-CCC
型號:CA-CCC

產品簡介

標準IEC61000-4-4 Ed 3.0規定了一個新的容性耦合夾校準夾具。3ctest研發了符合最新標準的校準夾具套件,型號為CA-CCC
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
標準IEC61000-4-4 Ed 3.0規定了一個新的容性耦合夾校準夾具。3ctest研發了符合最新標準的校準夾具套件,型號為CA-CCC
  • 需要進行校準組件
CA-CCC:容性耦合夾校準裝置
TFB 500:50Ω衰減器
AD-CA-CCC:適配器(包含L型接地支架) ,將平板傳感器的BNC接口連接到50Ω衰減器的同軸連接器
  • 校準設置
該平板傳感器應置于電容耦合夾中,使得連接板的底部與耦合板的底部對齊。連接適配器AD-CA-CCC的是一個低阻抗連接器,確保阻抗為50Ω衰減器能夠更好的和地平面進行接地,同時將TFB 500固定在和耦合夾同一高度100mm之上,遠離參考地面。50Ω衰減器TFB 500連接到AD-CA-CCC適配器上。

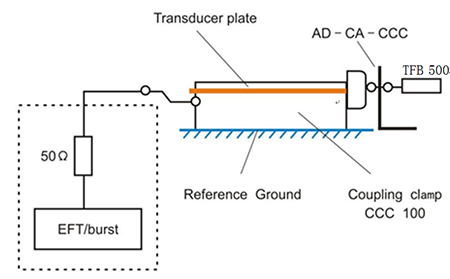

平板傳感器和TFB 500(50Ω衰減器)之間的距離不會(huì )超過0.1m。典型測試布置如圖:

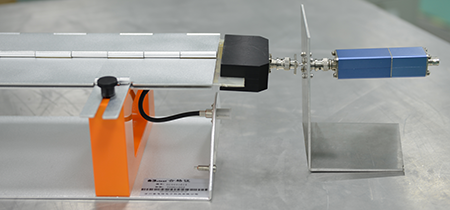

耦合夾校準
    容性耦合板的校準是在EFT/Burst發生器(50ohm輸出,2000V)上通過設置開路電壓完成的。50Ω衰減器TFB 500的輸出電壓結果為1000V。

  • IEC 61000-4-4
  • GB/T 17626.4
  • EN 61000-4-4
  • IEC 61000-4-18
  • EN61000-4-18
  • GB/T 17626.18

平板傳感器技術參數

描述

平板傳感器帶有BNC接頭

輸入電壓

最大5000V

尺寸

絕緣

1100 +/- 5mm × 130 +/- 1mm

銅板

1050 +/- 5mm × 120 +/- 1mm

板厚度<0.5mm

重量

300g

溫度

(23±5)℃

相對濕度

35~80%

大氣壓力

60~106kPa


選件

CA-EFT Kit

EFT電快速脈沖群校準Kit包括:

—TFB 500,50Ω衰減器

—TFB 1000,1000Ω衰減器

—AD-CA-CCC,適配器(BNC)連接衰減器到平板傳感器上

AD-CA-CCC

適配器,將平板傳感器連接到TFB 500衰減器上(連接50Ω衰減器到平板傳感器上,同時確保50Ω衰減器能夠更好的和地平面進行接地。)

TFB 500

50Ω衰減器,用于電快速脈沖群校準
