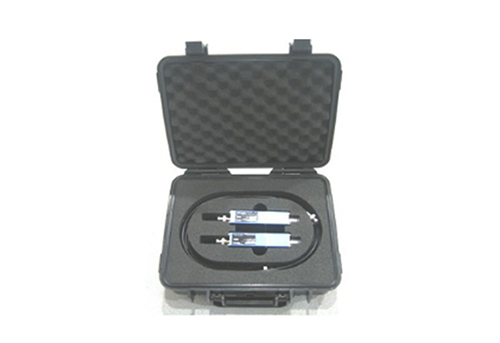

TFB500/ TFB1000脈沖群/EFT脈沖校驗套件通過阻抗配比來分壓和衰減高壓信號，使信號波形衰減到示波器可接受的檢測范圍內，主要應用于工業電磁兼容領域抗擾度試驗，主要用于定期對脈沖群發生器，抗擾度測試儀等測試系統本身的校驗，保證發生器輸出的波形正確，以保證測試系統良好的性能和測試精度，校驗套件與所有脈沖群/EFT發生器兼容。TFB500/ TFB1000為50 Ω終端負載和1 kΩ終端負載，符合EN/IEC61000-4-4，可承受最高8 KV的脈沖電壓，工作帶寬400 MHz。
特點：
> 峰值電壓最高8000 V
> 平均功率4 W
> 電壓比500-1000：1可選
> 可靠性高，重復性好
> 最高帶寬400 MHz
|
技術參數 |
||
|
標準 |
IEC/EN 61000-4-4，ISO7637.2-p3 |
|
|
標稱衰減量 |
54 dB (TFB500)，60 dB (TFB1000) |
|
|
標稱電壓比 |
500:1 (TFB500)，1000:1 (TFB1000) |
|
|
阻抗 |
TFB500輸入50 Ω@ 輸出50 Ω |
|
|
TFB1000 輸入1000 Ω@ 輸出50 Ω |
||
|
輸出阻抗 |
50 Ω |
|
|
最大脈沖電壓 |
8 kV |
|
|
-3dB帶寬 |
400 MHz |
|
|
輸入端口 |
BNC（公） |
|
|
輸出端口 |
BNC（母） |
|
|
運行條件 |
||
|
運行溫度 |
15-35 ℃ |
|
|
空氣濕度 |
45%-75% |
|
|
空氣壓力 |
R 150 T86-106 kPa |
|
|
機械參數 |
||
|
尺寸 |
131×25×25 mm |
|
|
重量 |
約140 g |
|
|
附 件 |
|
|
同軸測試線 |
BNC/BNC 1 m 1根 |
|
說明書、測試報告、裝箱單 |
1份 |
