技術參數

額定電壓

0-100 V，0.1 V步進

跌落/浪涌電壓

0-100 V，0.1 V步進

跌落/浪涌時間

0.1 ms - 59.999 s

電壓上升/下降時間

0.1 ms - 10 s可調(最短時間取決于實驗電壓)

輸出電壓的上過沖/下過沖

小于電壓變化的10%(發生器負載阻抗為100 Ω時)

間隔時間

0.1 s - 60.0 s

測量顯示精度

電流：1％±0.1 A

最大輸出電流（穩態）

≤30 A

實驗次數

1–9999次

紋波含量

<輸出額定電壓的1%

保護電流實驗模式

1.0-Imax任意設定

負載調整率

輸出電壓隨負荷的變化(0~額定電流)＜5％

中斷時輸出阻抗

>100 kΩ

通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

8U: 交流220 V，±10%，50/60 Hz

22U:無

輔助工作電源

交流380 V

保險絲

6 A

最大功耗

300 W

機箱尺寸

19英寸   8U機箱/22 U機柜

儀器重量

8U機箱：約30 kg

22U機箱：約125 kg

溫度范圍

15–35 ℃

濕度范圍

45%–75%

氣壓范圍

8 6kPa–106 kPa

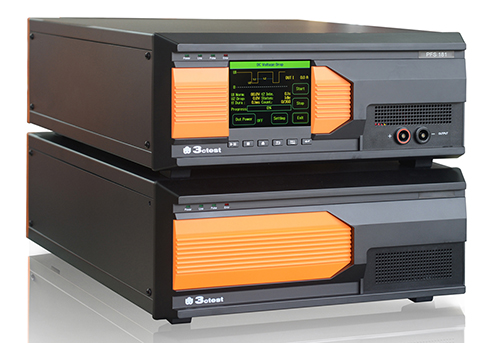

選型

PFS 181A10

輸出最大電壓100 V，最大電流5 A (8U)

PFS 181B10

輸出最大電壓100 V，最大電流10 A(8U)

PFS 181C10

輸出最大電壓100 V，最大電流20 A(8U)

PFS 181D10

輸出最大電壓100 V，最大電流30 A(8U)

PFS 181E10

輸出最大電壓100 V，最大電流50 A(22U)

PFS 181F10

輸出最大電壓100 V，最大電流50 A(22U)
