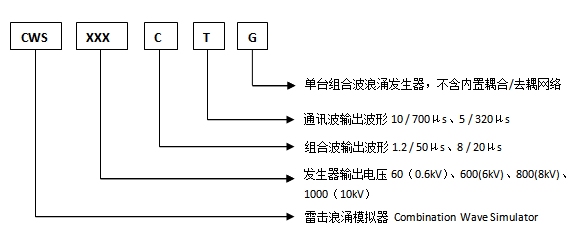

命名規則:
儀器型號:
技術參數 |
|||||||
儀器型號 |
輸出電壓 |
輸出波形 |
輸出阻抗 |
峰值采集 |
|||
1.2/50 us 8/20 us |
10/700 us 5/320 us |
2Ω |
15Ω |
40Ω |
|||
CWS 60G |
20-600V |
√ |
|
√ |
|
|
|
CWS 600 |
0.3-6kV |
√ |
|
√ |
|
|
√ |
CWS 800 |
0.3-8kV |
√ |
|
√ |
|
|
√ |
CWS 1000 |
0.3-10kV |
√ |
|
√ |
|
|
√ |
CWS 600T |
0.3-6kV |
|
√ |
|
√ |
√ |
|
CWS 600CT |
0.3-6kV |
√ |
√ |
√ |
√ |
√ |
√ |
儀器型號 |
選配耦合/去耦網絡(luò ) |
選配脈沖磁場 IEC 61000-4-9 GB/T 17626.9 |
機箱尺寸 |
|||
內置單相三線 AC 220V 16A DC-1 220V 12A |
外置三相五線 SPN 38XXT AC 380V 16A DC-1 220V 16A(30A) |
19英寸 6U |
19英寸 8U |
|||
CWS 60G |
|
|
|
√ |
|
|
CWS 600 |
√ |
√ |
√ |
√ |
|
|
CWS 800 |
√ |
√ |
√ |
|
√ |
|
CWS 1000 |
|
|
√ |
|
√ |
|
CWS 600T |
|
|
|
√ |
|
|
CWS 600CT |
|
√ |
√ |
√ |
|
|
通用參數 |
||||||
同步 |
0°-360°,1°步進設置或隨機方式 |
|||||
極性 |
正、負、正負交替 |
|||||
觸發方式 |
自動、手動、外部信號觸發 |
|||||
脈沖周期 |
5-99s(最短取決于實驗電流) |
|||||
實驗次數 |
1-999次 |
|||||
失效檢測 |
失效時前面板LCD顯示,并中斷儀器工作 |
|||||
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|||||
EUT電源電壓注入 |
4mm2香蕉插頭線 |
|||||
檢測輸出方式 |
標準1米同軸線 |
|||||
顯示屏 |
5.7英寸TFT彩色觸摸屏 |
|||||
工作電源范圍 |
AC 110V/220V,±10%,50/60Hz(國內默認AC 220V) |
|||||
保險絲 |
6A |
|||||
最大功耗 |
200W |
|||||
用戶儲存空間 |
無窮(PC) |
|||||
通訊方式 |
以太網、RJ45 |
|||||
機箱尺寸(W*H*D) |
19英寸/6U/8U |
|||||
儀器重量 |
CWS 600 約37kg |
|||||
溫度范圍 |
15–35℃ |
|||||
濕度范圍 |
45%-75% |
|||||
氣壓范圍 |
86kPa~106kPa |
選配測試功能和附件 |
1. Surge耦合去耦網絡(luò ) SPN系列IEC61000-4-5 SPN 3816T/32T(三相380 V 16 A / 32 A) SPN 38100T(三相380 V 100 A) SPN 6916T/32T(三相690 V 16 A / 32 A) |
2. 信號線/通訊線測試用耦合/去耦網絡(luò ) IEC61000-4-5 (A)4線通訊線耦合/去耦網絡(luò ) (B)8線通訊線耦合/去耦網絡(luò ) |
3. 脈沖磁場轉換器 PMC1200 IEC 61000-4-9 |
4. 磁場線圈 TCXS111 1 m X 1 m單匝線圈 磁場線圈TCXS113 1 m X 1 m三匝線圈 IEC 61000-4-8 |
5. 高壓差分探頭,型號VCF-80測試電壓8 KV, 衰減1000:1 |
6. 寬帶電流監測鉗 型號:CM 0220M |
7. PC控制軟件CoreLab 支持Windows XP and Windows 7它使用方便、用戶界面美觀、直觀,各項操作功能及標準測試庫使用戶可以輕松完成自定義測試程序;測試設備并進行自動配置,幫助用戶靈活地生成測試報告。 |
