YD-1089是一種專門為模擬大功率電力線路或電氣化鐵道系統對相鄰通信線路感應及電力線路和通信線路直接接觸而產生的干擾現象而建立的一個共同依據。YD-1089模擬發生器滿足GR-1089 和YD/T993-2006《電信終端設備防雷技術要求及試驗方法》、ITU-TK21、ITU-TK44的要求。
> 采用最新的大功率電力電子技術和嵌入系統控制，使控制系統實現超小型化及高可靠性能的智能自動控制。
> 一體化的設計使系統更加簡便、安全、耐用。
> 關鍵器件及面板全部采用優質進口器件，保證質量可靠。
> 具有控制、測量、保護、連鎖、告警、提示各種功能。
> 獨特的采集測量方法，對系統的電流、電壓、實現精確的檢測，從而實現精確測量和控制。
> 超強過載輸出能力和限流輸出保護功能。
發生器結構：

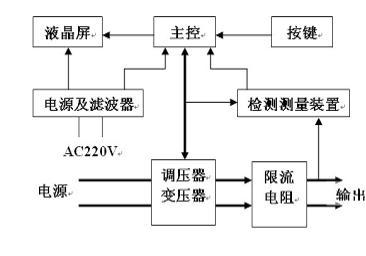

YD-1089電力線感應及接觸試驗模擬發生器是由嵌入式系統主控單元、LCD液晶屏、電源、電源投入控制裝置、測量及檢測裝置等部分組成。
|
技術參數 |
|
|
試驗間隔時間 |
5秒～99分99 秒 |
|
試驗持續時間 |
99分99 秒 |
|
試驗次數 |
1～999次 |
|
觸發方式 |
自動或手動 |
|
試驗主電源 |
單相AC220V±5％、≥150kVA 50/60Hz |
|
輔助工作電源 |
單相AC220V±10％、≤10A |
|
總重量 |
1100kg |
|
外形尺寸 |
1400*750*1700mm/只*4只（長*寬*高） |
|
技術參數 |
||
|
輸出電壓 |
試驗模式 |
輸出電流 |
|
AC 100～300V±10％ |
接觸﹤20 min |
9～27A±10％ |
|
22～66A±10％ |
||
|
AC 400V±10％ |
感應﹤1 min |
0.5A ±10％ |
|
1A ±10％ |
||
|
接觸﹤20 min |
5A ±10％ |
|
|
15A ±10％ |
||
|
30A ±10％ |
||
|
60A ±10％ |
||
|
120A ±10％ |
||
|
350A ±10％ |
||
|
AC 600V±10％ |
感應﹤1 min |
0.5A ±10％ |
|
1A ±10％ |
||
|
7A ±10％ |
||
|
40A ±10％ |
||
|
60A ±10％ |
||
|
接觸﹤20 min |
2.2A ±10％ |
|
|
AC 1000V±10％ |
接觸﹤20 min |
0.5A ±10％ |
|
15A±10％ |
||
|
30A ±10％ |
||
|
60A ±10％ |
||
|
120A ±10％ |
||
