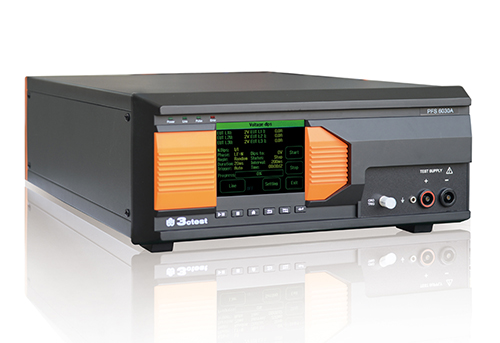

PFS XXA1系列汽車電源故障模擬器是一臺獨立式測試設備,利用半導體固態電子開關技術,可以在模擬電壓暫降和跌落(微中斷)時令電壓快速上升或下降的時間控制在1μs以?xún)?。獨?chuàng )的輸出阻抗可變技術,更能真實的模擬電源故障(其中高阻抗模擬電源開路、低阻抗模擬電源短路),并且在不同負載(純阻性)下保證波形符合標準。
對PFS XXA1系列汽車電源故障模擬器的操作既可手動進行,也可以通過以太網接口,由AutoLab軟件來控制。直流切換開關最大可以承載60V,支持42V供電系統的測試。
特點:
> 5.7寸彩色觸摸屏前面板操作;
> 用于電壓暫降和短時中斷的獨立式測試設備;
>開關時間:≤200ns(滿足GM3172 9.2.18 )并同時兼容≤1μs (LV124、VW 80000等)
> 獨立的接地回路開關
DC+ 電源線開關
DC- 接地線開關
> 具有電子短路保護功能;
> 額定電壓60V直流;
> 標準測試程序;

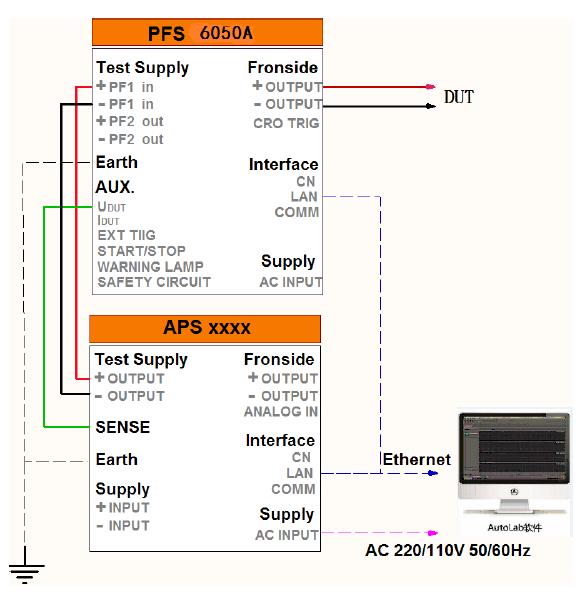

測試連接示意圖:

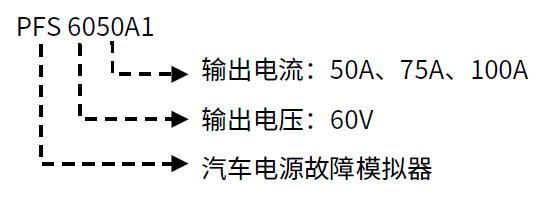

PFS 60XXA1技術參數 |
|
輸入端電壓 |
0–60 V |
開關 |
2個線路開關 DC+ 電源線 DC- 接地線 |
額定電流 |
PFS 6050A1 50A PFS 6075A1 75A PFS 60100A1 100A |
開關時間 |
≤200ns(滿足GM3172 9.2.18 )并同時兼容≤1us (LV124、VW 80000等) |
峰值電流 |
PFS 6050A1 100A持續時間500 ms PFS 6075A1 150A持續時間500 ms PFS 60100A1 200A持續時間500 ms |
輸出阻抗 |
高阻或低阻 |
保護電路 |
過壓(60V)、極性反接、過流保護、短路保護 |
跌落持續時間td |
1us – 1 s |
重復率 |
1 ms – 99.9s |
觸發方式 |
自動、手動 |
通用參數 |
|
顯示屏 |
5.7英寸TFT觸摸屏 |
工作電源范圍 |
AC 110V/220V,±10%,50/60Hz(中國大陸地區,默認AC 220V) |
尺寸 |
19" / 4U |
重量 |
約30kg |
溫度范圍 |
15–35℃ |
濕度范圍 |
45%–75% |
氣壓范圍 |
86kPa–106kPa |
通用開關 |
|
開關阻抗 |
電源線:< 50mohm |
內置開關 |
短路開關(DC+和DC-) 阻抗< 100mohm |
內置開關 |
高阻、低阻 |
隨機標配 |
|
主機一臺、說明書、檢測報告、測試線、保險絲 |
|
選配器件 |
|
1、校準電阻 |
|
PFS-R1000Ω |
1000ohm±2% 最高電壓:60V |
PFS-R100Ω |
100ohm±2% 最高電壓:60V |
PFS-R1Ω |
1ohm±2% 最高電壓:12V |
2、輸入電源電壓80V、100V可定制 |
|
3、計算機聯機控制軟件Autolab 支持windows 7 、windows 8 and Windows10,它使用方便、用戶界面美觀、直觀,各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序; 它能夠自動/ 手動識別所連接的Auto Lab測試設備并進行自動配置; 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
4、DFS 4002A 信號線故障模擬器 可以搭配此儀器做信號線故障模擬試驗。 |
