汽車瞬態發射測試系統 VTE 100
型號:VTE 100

產品簡介

VTE 100適用于標準ISO 7637-2和GB/T 21437-2要求的瞬態傳導發射試驗。VTE 100-MS是一個標準的汽車繼電器,用于測量幅度超過400V的瞬態發射。
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻

VTE 100適用于標準ISO 7637-2和GB/T 21437-2要求的瞬態傳導發射試驗。VTE 100-MS是一個標準的汽車繼電器,用于測量幅度超過400V的瞬態發射。VTE 100-ES是一個半導體電子開關,用于測量幅度小于400V的瞬態發射。


特點:
> 完全滿足ISO 7637-2發射測試標準;
> ES和MS兩個開關位置可任意互換;
> 測試電壓可達60V DC,持續電流100A;
> 數碼管顯示開通關斷時間,具有自動、手動或者外部觸發的開關特性;
> RS電阻內置,自動切換;
> 含溫度過熱報警功能;

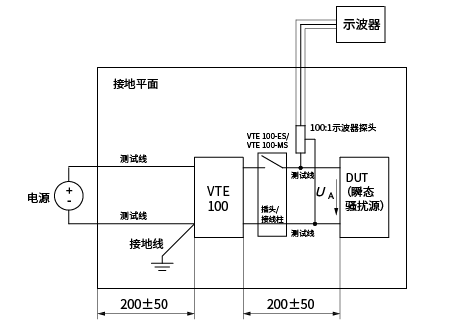

快脈沖試驗配置原理圖(ns或us級)

  • ISO 7637-2:2012
  • GB/T 21437.2-2021

通用參數

工作電源范圍

交流110 V/240 V±10%),50 Hz /60 Hz

保險絲

6 A

最大功耗

100 W

受試設備電壓監視輸出

BNC,1:1同軸端子輸出

Rs

EXT.,10 Ω,20 Ω,40 Ω,120 Ω

觸發方式

自動、單次、外部觸發

模式選擇

機械開關、電子開關

儀器接地連接方式

<=10 mm香蕉插頭線

最大實驗電壓

60 VDC

最大實驗電流

100 A

溫度報警

80

尺寸(L*W*H

330*320*205(不包含插座)

重量

11 kg

環境溫度

15 –35

相對濕度

45%–75%

大氣壓力

86 kPa–106 kPa

人工網絡(luò )參數

頻率

0.1 MHz-100 MHz

電容

0.1μF

阻抗

5 μH||50 Ω,符合ISO 7637-2阻抗曲線

ZPA

<5 mΩ

電子開關VTE 100-ES參數

開通、關斷時間

0.01~99.99 s+(10%+10 ms)

壓降

<2 V@25 A,typical 2.3 V@100 A

開關時間

300 ns+20%@load 50 uH/0.6 Ω

瞬態保護電壓

440 V

尺寸(L*W*H

120*215*155(不包含插座)

重量

3.2 kg

繼電器開關VTE 100-MS參數

開通、關斷時間

0.05 s~99.99 s

最大開關電流

100 A

觸點

高純度銀,觸點無抑制

最大動作時間

25ms

最大回彈時間

5ms

釋放時間

10ms

尺寸(L*W*H

120*215*155(不包含插座)

重量

1.7 kg

校準模塊VTE –CAES(選配模塊)

輸入電壓

13.5 V

感性負載

0.6 Ω 、50 μH

環境溫度

15 ~35

內包裝尺寸(長×寬×高)

520 mm×520 mm×590 mm

重 量

16 kg

校準負載用于驗證電子開關特性。

隨機附件

說明書,測試線,阻抗校準治具,連接柱,數據線,保險絲*2,電源線,燈籠插頭
