CDN 405AF2Y適用于（浪涌試驗）一對2線非屏蔽遙信線的耦合去耦網絡(luò )，其峰值電壓可達到6 kV。強大的去耦能力可以使輔助設備（AE）免受浪涌的影響，確保測試的重復性。2 kV浪涌測試電壓，在A(yíng)E端口的最大殘余電壓只有90 V，無需使用額外的去耦元件。
特點：
> 適用于電力系統的遙信信號測試
> 用于一對（2線）非屏蔽不平衡線

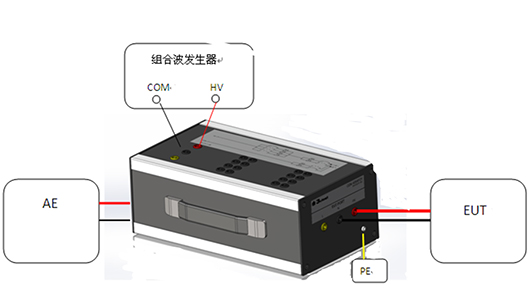

測試連接示意圖：
設計原理圖1：

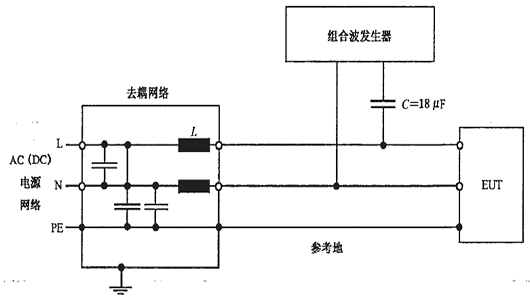

圖1 依據 IEC 61000-4-5：2017 Figure 5
設計原理圖2：

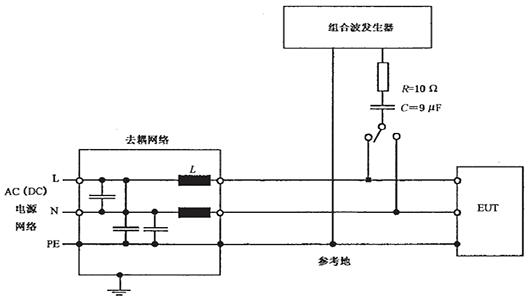

圖2 依據 IEC 61000-4-5：2017 Figure 6
|
技術參數 |
|
|
項 目 |
CDN 405AF2Y |
|
標 準 |
IEC/EN 61000-4-5 |
|
輸出電壓波形 |
1.2/50us |
|
輸出電流波形 |
8/20us |
|
最大電流 |
16A |
|
EUT端口類型 |
4mm Banana |
|
AE端口類型 |
4mm Banana |
|
最大試驗電壓 |
6 kV |
|
耦合元器件 |
GDT 90(90V氣體放電管)內置標配 |
|
工作電壓 |
DC ：3-12V |
|
殘余電壓 |
＜15%（耦合浪涌電壓） |
|
通用參數 |
|
|
重量 |
約 10 Kg |
|
尺寸 |
360 mm×220 mm×135mm（長×寬×高） |
|
殼體材料 |
鋁合金 |
|
環境溫度 |
15℃-35℃（操作條件） |
|
相對濕度 |
45%-75%（操作條件） |
|
包裝箱 |
紙箱 |
|
標配附件 |
|
|
HV電纜 |
1根 |
|
短接線 |
1根 |
|
接地電纜 |
1根 |
