符合IEC 61000-4-4 BURST電快速瞬變脈沖群測試

符合標準

IEC/EN 61000-4-4、GB/T 17626.4

測試電壓范圍

0.25 kV ~4.2 kV(± 10%)

極性

正、負

脈沖頻率

0.1 kHz ~1000 kHz

同步

0° ~ 360°, 1°步進設置或隨機方式

耦合網絡(luò )

三相自動耦合/去耦網絡(luò )（具體參數詳見選配部分）

符合IEC 61000-4-5浪涌抗擾度測試

符合標準

IEC/EN 61000-4-5、GB/T 17626.5

測試電壓范圍

0.3 kV - 6 kV（±10%）

測試電流范圍

0.15 kA – 3 kA（±10%）

電流波形

波前時間: 8 μs±20%，

半峰值時間: 20 μs±20%

源輸出阻抗

2 ohm

輸出極性

正、負、正負交替

耦合電容

9 μF、18 μF

耦合電阻

10 ohm、0 ohm

耦合電阻可選IEC標準方式或自定義方式

同步

0° - 360°, 1°步進設置或隨機方式

耦合網絡(luò )

三相自動耦合/去耦網絡(luò )（具體參數詳見選配部分）

通用參數

工作電源范圍

AC110 V/220 V，±10%，50/60 Hz（大陸地區默認AC 220 V）

外部控制方式

25Pin D-Bus

儀器工作狀態指示

前面板LED指示、LCD 顯示

檢測輸出方式

標準1米同軸線

EFT注入方式

同軸線

機箱尺寸

19英寸/6U

儀器重量

約50 kg

溫度范圍

15℃~35 ℃

濕度范圍

45%~75%

氣壓范圍

86 kPa~106 kPa

隨機標配

三芯電源線，四芯插頭，測試線，接地線，保險絲，同軸線，說明書

選  件

1、SEPN系列

組合式浪涌及脈沖群耦合去耦網絡(luò )

SEPN 2216S

單相三線 AC 220 V 16 A  Max 250 V

SEPN 2232S

單相三線 AC 220 V 32 A  Max 250 V

SEPN 3816T

三相五線 AC 380 V 16 A  Max 440 V

SEPN 3832T

三相五線AC 380 V 32 A  Max 440 V

SEPN 6932T

三相五線AC 690 V 16 A  Max 750 V

2、SPN系列

雷擊浪涌耦合去耦網絡(luò )

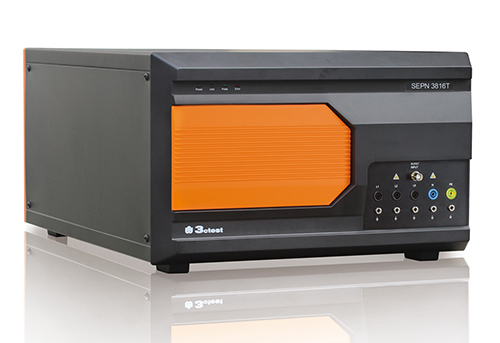

SPN 3816T

三相五線 AC 380 V 16 A Max 440 V

SPN 2232S

單相三線 AC 220 V 32 A Max 250 V

3、EFTN系列

脈沖群耦合去耦網絡(luò )

EFTN 3832T

三相五線 AC 380 V 32 A Max 440 V

4、CCC 100

電容耦合夾

5、EMS Lab

用戶測試軟件
