產品概述
根據IEC, ISO, SAE, MIL, GB, GB/T進行抗擾度測試；放大器具有高線性度、寬頻率范圍和高放大的功率，并有高溫和過流保護。信號輸入類型:CW/AM/PM/FM/PULSE。
使用方式
射頻功率放大器用于接收低輸入信號并將其轉換為較大的輸出信號，該信號足夠高以達到所需的測試電平。
應用領域
3ctest生產的射頻功率放大器，其頻率范圍和輸出功率專門針對EMC抗擾度測試系統的應用量身定制，符合IEC 61000-4-3和IEC 61000-4-6或其他類似的國家和國際法規 (ISO, SAE, MIL, ETSI, GB, GB/T…)。
產品特點
> 對寬帶射頻功率放大器進行了優化，使其具有高效率，高1dB壓縮和高增益
> 射頻功率放大器在寬頻率范圍內提供高線性度和高放大功率
> 低噪音和失真
> 信號輸入類型：CW / AM / PM / FM / Pulse
> 多種放大器型號，適用于整個EMC相關頻率范圍
> 內部采用強制空氣冷卻、內部保護電路及監測裝置一起，保護放大器免受過熱 (例如高室溫)造成的損壞。故障的發生由面板亮起的指示燈顯示
> 內置定向耦合器用于正向/反向功率測量
> 反向駐波比可調，最高可以承受100%反向功率
> 特殊內部設計當臨時斷電時候不會(huì )損害功放
> 更大的飽和功率和線性功率容差，可以提高功放壽命
> 模塊化設計，方便維護和服務
> GPIB/LAN/RS232 通訊接口
> 功放代碼開放，支持遠程屏顯和程序二次開發
設備功能概述
--操作
手動操作是通過4.3寸高清彩色電容觸摸面板和一個電源開關按鈕完成的。4.3寸高清彩色屏顯示所有相關的監測參數、工作狀態及報警信息等一目了然。整個監測項、報警參數設置及功率放大開啟等也通過人機界面完成。
--接口

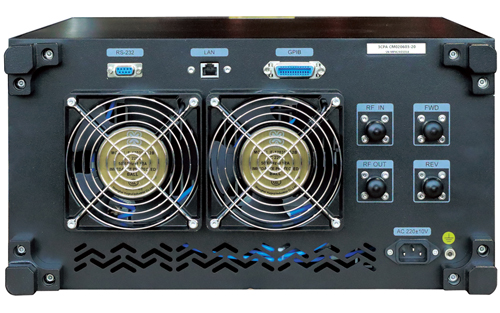

內置定向耦合器用監測正向/方向功率，輸出接口類型為N型。為了適應各種類型測試軟件，遠程通訊接口采用GPIB/LAN/RS232。各型號設備根據輸出功率及頻率要求，信號輸入/功率輸出接口類型為N型或7/16型。
--保護功能
為了保護功率放大器正常運行，設備內部采用強制空氣冷卻，內部保護電路及監測裝置，保護放大器免受過熱造成的損壞。監測參數限值可根據實際使用需要進行設置。
--參數設置
由于測試環境及測試要求的不同，可以對功率放大器內部保護參數進行修改設置；同時在顯示屏上顯示所需要的信息。方便測試工程師，及時了解功率放大器當前的運行情況。
--設備供電
所有型號都需要有PE線的單相或三相電源供電，如典型的工業電網。設備使用220V- 240V或 380V- 400V的寬范圍交流輸入。
--頻率范圍
根據型號的不同，放大器在4kHz至40GHz的頻率范圍內可提供標稱功率，工作模式為A類功放。
--型號描述
|
--產品系列選型 |
|||||||
|
型 號 |
工作頻率 |
功率 |
輸入功率 |
增益平坦度 |
內置定耦 |
通信方式 |
尺寸 |
|
3CPA CK004400-100 |
4 k - 400 MHz |
100 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
5U |
|
3CPA CK010100-3500 |
10 k - 100 MHz |
3500 W |
0 dBm |
± 3.0 dB |
● |
GPIB、LAN |
35U*2 |
|
3CPA CK010400-100 |
10 k - 400 MHz |
100 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
5U |
|
3CPA CK100400-200 |
10 k - 400 MHz |
200 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
5U |
|
3CPA CM080103-250 |
80 - 1000 MHz |
250 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
4U |
|
3CPA CM080103-2000 |
80 - 1000 MHz |
2000 W |
0 dBm |
± 5.0 dB |
● |
GPIB、LAN |
20U |
|
3CPA CG010025-100 |
1000 - 2500 MHz |
100 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
4U |
|
3CPA CG010025-200 |
1000 - 2500 MHz |
200 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
4U |
|
3CPA CG010025-800 |
1000 - 2500 MHz |
800 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
8U |
|
3CPA CG010032-100 |
1000 - 3200 MHz |
100 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
4U |
|
3CPA CG010032-200 |
1000 - 3200 MHz |
200 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
4U |
|
3CPA CG010032-500 |
1000 - 3200 MHz |
500 W |
0 dBm |
± 3.0 dB |
● |
GPIB、LAN |
10U |
|
3CPA CG010060-100 |
1000 - 6000 MHz |
100 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
5U |
|
3CPA CG010060-200 |
1000 - 6000 MHz |
200 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
5U |
|
3CPA CG060180-200 |
6000 - 18000 MHz |
200 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
5U |
|
3CPA CG180265-50 |
18000 - 26500 MHz |
50 W |
0 dBm |
± 5.0 dB |
● |
GPIB、LAN |
4U |
|
3CPA CG265400-40 |
26500 - 40000 MHz |
40 W |
0 dBm |
± 4.0 dB |
● |
GPIB、LAN |
4U |
|
3CPA CG012014-800 |
1200 - 1400 MHz |
800 W |
0 dBm |
± 1.0 dB |
● |
GPIB、LAN |
8U |
|
3CPA CG027031-500 |
2700 - 3100 MHz |
500 W |
0 dBm |
± 1.5 dB |
● |
GPIB、LAN |
8U |
|
3CPA CG025060-600 |
2500 - 6000 MHz |
600 W |
0 dBm |
± 3.0 dB |
● |
GPIB、LAN |
20U |
