電磁耦合夾EMCL 5000是一種大電流耦合裝置,它可以將時諧信號電流或脈沖信號電流通過磁耦合方式傳遞給受試設備(EUT),具有波形無畸變、與EUT物理隔離等特點。滿足MIL-STD-188-125-1 and -2 High-Altitude Electromagnetic Pulse (HEMP) Protection For Ground-Based C4I Facilities Performing Critical, Time-Urgent Missions、GJB 8848-2016系統電磁環境效應試驗方法等標準大電流注入的需要,廣泛應用于電磁兼容傳導敏感度(抗擾度)測試。

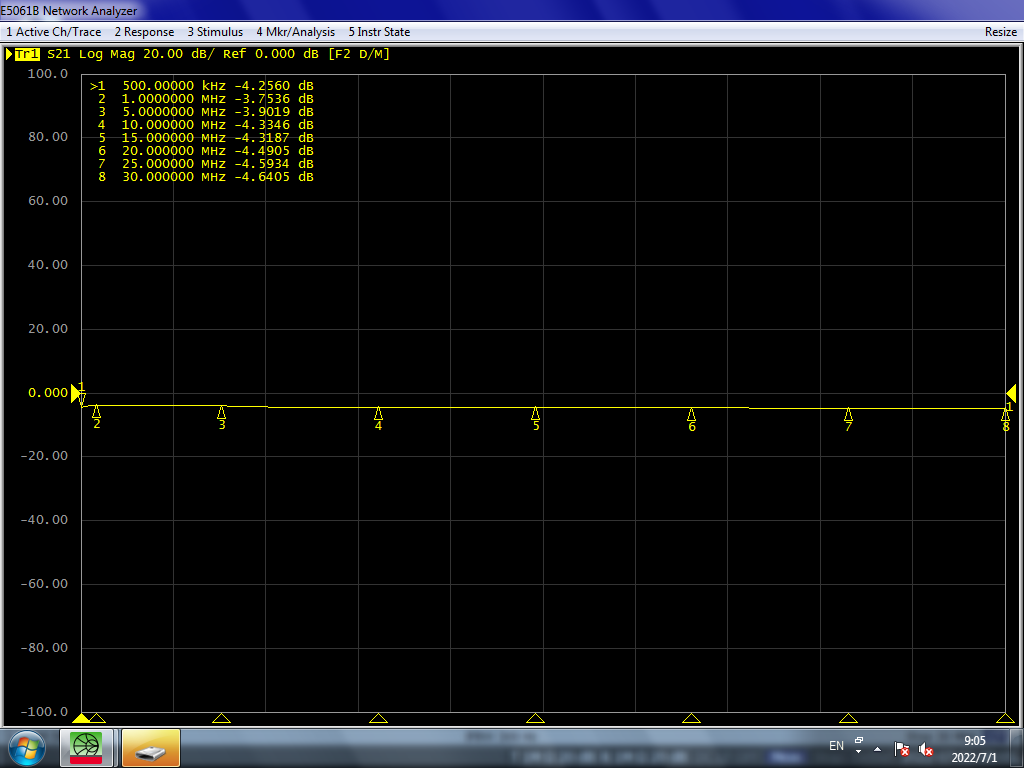

圖 EMCL 5000電磁耦合夾s21曲線
參數 |
指標 |
最大峰值電流 |
5 kA |
頻率范圍 |
500kHz-30MHz(+0/-10dB) |
初級電感量 |
≥5μH |
最大EUT線纜直徑 |
60 mm |
接口形式 |
7/16 RF連接器 |
尺寸 |
191mm×211mm×844mm(寬×高×長) |
工作溫度 |
0℃-65℃ |
重量 |
40kg |
