PFS 4525D直流電源故障模擬器是模擬直流電源輸入端口電壓暫降、短時中斷的發生器裝置,是專門為直流系統進行抗干擾試驗和測試而設計的智能化控制試驗裝置,它在技術上采用了最新的嵌入系統控制、測量技術,所有的控制和測量功能均自動實現,因而極大地簡化了系統組成,大大提高了系統的可靠性。獨特的液晶顯示操作界面具有良好的人機對話功能,操作過程方便簡單,具有智能化的特點。
特點:
> 5.7寸彩色觸摸屏前面板操作;
> 內置多功能測試模塊;
> 內置直流電源,無需外部輸入;
> 測試步驟排程功能;
> 以太網RJ45接口,用于PC遠程控制;
> 打印測試報告;

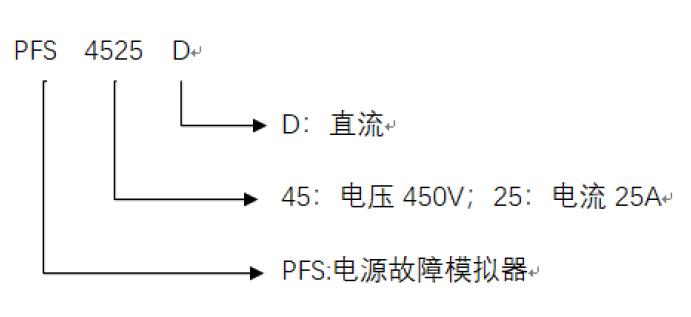

命名規則:
技術參數 |
|
額定電壓 |
DC 450V |
跌落/浪涌電壓 |
0-120% |
暫降/中斷持續時間 |
1ms-99999ms |
暫降/中斷間隔時間 |
50ms-50000ms |
試驗時間 |
1s-9999s |
電壓上升/下降時間 |
< 50 μs (發生器負載阻抗為100 Ω時) |
輸出電壓的上過沖/下過沖 |
小于電壓變化的10%(發生器負載阻抗為100 Ω時) |
測量顯示精度 |
電壓:1%±0.3 V;電流:1%±0.5 A |
最大輸出電流(穩態) |
≤25 A |
紋波含量 |
<輸出額定電壓的1% |
負載調整率 |
輸出電壓隨負荷的變化(0-額定電流)<5% |
中斷時輸出阻抗 |
>100 kΩ |
通用參數 |
|
顯示屏 |
5.7英寸TFT觸摸屏 |
工作電源范圍 |
AC 110 V/220 V(±10%), 50 Hz/60 Hz (大陸地區默認AC 220 V 50 Hz) |
保險絲 |
10 A |
最大功耗 |
1000 W |
用戶存儲空間 |
無窮(PC) |
通訊方式 |
以太網LAN、RJ45 |
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
機箱尺寸 |
19英寸/22U機柜 |
儀器重量 |
約168 kg |
溫度范圍 |
15 ℃–35 ℃ |
濕度范圍 |
45%–75% |
氣壓范圍 |
86 kPa–106 kPa |
隨機附件 |
主機、測試線、電源線、保險絲、扁平接地線、檢測報告、說明書 |
選配測試功能和附件 |
1. PC控制軟件CoreLab: 支持Windows XP and Windows 7它使用方便、用戶界面美觀、直觀,各項操作功能及標準測試庫使用戶可以輕松完成自定義測試程序;測試設備并進行自動配置,幫助用戶靈活地生成測試報告。 |
