>以太網、RJ45接口,用于PC遠程控制、打印測試報告;

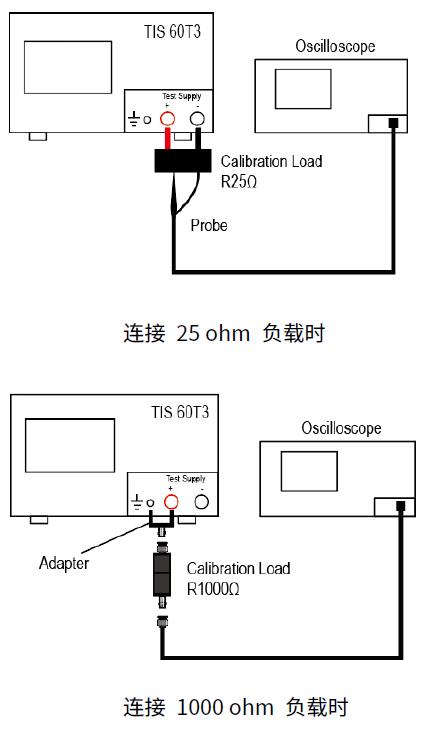

校準配置:
Test1高頻脈沖技術參數 |
|
脈沖輸出電壓VIp |
73 V±2 V(25 Ω±0.5 Ω負載) 80 V±2 V(1 kΩ±0.02 kΩ負載) |
上升時間tr |
≤10 μs |
脈沖時間常數τ |
52 μs±5 μs |
脈沖重復時間t |
5 ms |
試驗時間 |
10 min |
Test2巨脈沖技術參數 |
|
脈沖輸出電壓VGP |
100 V±2 V(25 Ω±0.5 Ω負載) 110 V±2 V(1 kΩ±0.02 kΩ負載) |
脈沖上升時間tr |
≤1 ms |
脈沖時間常數τ |
0.188 s±0.004 s |
脈沖重復時間 |
1 min |
試驗次數 |
1-99 |
Test3浪涌疊加波形技術參數 |
|
重復高脈沖參數 |
|
脈沖幅值VIp |
73 V±2 V(25 Ω±0.5 Ω負載) 80 V±2 V(1 kΩ±0.02 kΩ負載) |
上升時間tr |
≤10 μs |
脈沖時間常數τ |
52 μs±5 μs |
脈沖重復時間t |
5 ms |
疊加浪涌參數 |
|
疊加脈沖幅值 |
30 V (+0,-1V) |
疊加持續時間 |
300 ms |
疊加重復時間 |
1 min |
疊加浪涌次數 |
10 s |
標準負載校驗電阻 |
25 Ω±0.5 Ω 1 kΩ±0.02 kΩ |
DUT電源試驗耦合網絡(luò )(可選) |
30 A 50 A 75 A 100 A |
通用參數 |
|
供電電壓 |
AC 110V/220V±10%,50/60Hz±5% (大陸地區默認AC 220V 50Hz) |
溫度范圍 |
5℃ ~ 23℃ |
濕度范圍 |
25% ~ 70% |
氣壓范圍 |
86 kPa ~ 106 kPa |
外形尺寸 |
6U機箱 |
重量 |
約50 kg |
附件 |
測試線、電源線、保險絲(備用件)、說明書 |
選購件 |
校準負載 R25Ω:25 Ω±0.5 Ω R1000Ω:1 kΩ±0.02 Ω |
Autolab控制軟件 |
