S6D系列是依據IEC 61643-11, GB/T 18802.11和IEC 61312-1標準要求開發的一款新型沖擊電流模擬器?？奢敵?0/1000 μs電流波，脈沖電壓6 kV,脈沖電流最高可達 1 kA。設備可搭配耦合去耦網絡(luò )以及十路循環分配網絡(luò )SPN-10，最多實現10個受試設備同時進行有源或無源類的沖擊電流試驗要求。產品配套本公司的測量分析軟件對波形數據進行專業分析。設備操作簡單快捷，可靠性強。
特點：
> 5.7寸彩色觸摸屏；
> 可配合本公司測量分析軟件，對試驗波形進行分析；
> 可外配十路循環分配網絡(luò )；
> 可根據客戶需求定制；

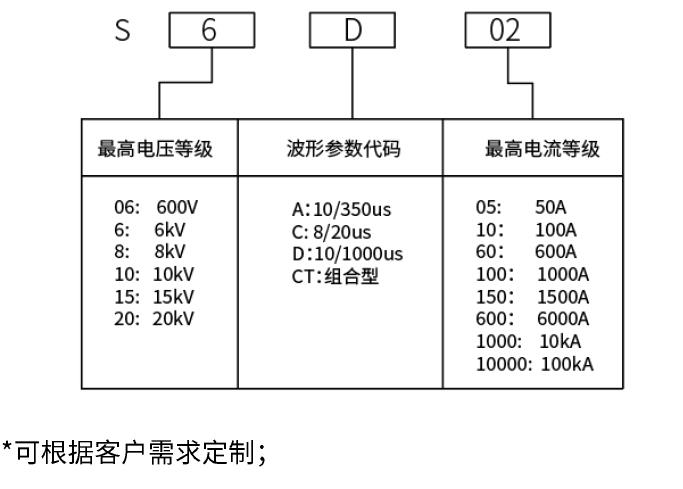

命名規則
|
技術參數 |
|||
|
型號 |
S6D05 |
S6D60 |
S6D100 |
|
測試電流范圍 |
1 A ~ 50 A, ±10% |
10A ~ 600 A, ±10% |
50 A ~ 1000 A, ±10% |
|
充電電壓 |
最高3.5 kV |
最高6 kV |
最高6 kV |
|
電流波形 |
上升時間（10% ~ 90%）: 10 μs ± 20% |
||
|
持續時間（50% ~ 50%）: 1000 μs ± 20% |
|||
|
輸出極性 |
正極、負極、先正后負 |
||
|
源輸出阻抗 |
50 Ω |
10 Ω |
6 Ω |
|
重復率（單次脈沖時間） |
5 s ~ 99 s（最短時間取決于實驗電壓） |
5 s ~ 1000s（最短時間取決于實驗電壓） |
5 s ~1000s（最短時間取決于實驗電壓） |
|
試驗次數 |
1~ 10000 |
||
|
脈沖電流監測（BNC輸出） |
外置選配 |
||
|
觸發方式 |
手動、自動、外部觸發 |
||
|
尺寸 |
19英寸6U |
19英寸22U |
19英寸22U |
|
儀器重量 |
約50 kg |
約150 kg |
約180 kg |
|
通用參數 |
|||
|
顯示屏 |
5.7英寸TFT觸摸屏 |
||
|
工作電源范圍 |
AC 220 V（±10%），50 Hz /60 Hz（國內默認AC 220V、50Hz） |
||
|
保險絲 |
6 A |
||
|
最大功耗 |
1000 W |
||
|
通訊方式 |
以太網LAN、RJ45 |
||
|
外部控制方式 |
25針并口線 |
||
|
外部觸發輸入 |
BNC, 5 V TTL 節點常開，內部電路閉合時示波器可觸發本產品 |
||
|
運行控制輸入 |
BNC, 5 V TTL |
||
|
失效檢測 |
失效時前面板LCD顯示，并中斷儀器工作 |
||
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
||
|
儀器接地連接方式 |
使用扁平接地線 |
||
|
監測輸出方式 |
標準1米同軸線 |
||
|
環境溫度 |
15 ℃ ~ 35 ℃ |
||
|
相對濕度 |
45% ~ 75% |
||
|
大氣壓力 |
86 kPa ~ 106 kPa |
||
|
選購件 |
|
|
十路循環分配網絡(luò ) |
SPN-10 |
|
耦合去耦網絡(luò ) |
CPN 4516S (其它帶載能力可定制) |
|
隔離變壓器 |
DG-4.4 KVA |
|
電流互感器 |
CM 0220M |
|
測量軟件 |
MAS 3000 |
|
遠程控制軟件 |
Corelab |
|
附件 |
|
|
使用說明書， 測試線，接地線，三芯電源線，保險絲（備用件），同軸電纜 |
|
