電壓波W2電纜感應試驗技術參數

耦合模式

電纜感應CI

電壓波形W2上升時間

< 100 ns

脈沖持續時間

6.4 μs ± 20%

單次回擊測試等級

50 V ~ 2000 V +20%, -0%

多次回擊測試等級

50 V ~ 2000 V +20%, -0%  (首波)

25 V ~ 1000 V +50%, -0%  (后續波)

極性

正、負

高頻電壓耦合變壓器

LVT-2

電壓波W3 1 MHz 插腳注入試驗技術參數

耦合模式

插腳注入

輸出阻抗

25 Ω

電壓電流W3重復頻率

1 MHz± 20 %

第5波形衰減為

25% ~ 75%之間

單次回擊測試等級

100 V ~ 3200 V +10%, -0%

4 A ~ 128 A +10%, -0% （短路電流）

極性

正、負

相位同步

0° ~ 359°, 步進 1°

EUT最大交流電壓

230 V

EUT最大供電頻率

800 Hz

EUT最大直流電壓

±50 V

電壓波W3 1 MHz-H電纜感應高等級試驗技術參數（選配）

耦合模式

電纜感應CI

電壓電流W3重復頻率

1 MHz± 20 %

第5波形衰減為

25% ~ 75%之間

單次回擊測試等級

1000 V ~ 4000 V +20%, -0%

多次回擊測試等級

1000 V ~ 4000 V +20%, -0% (首波)

500 V ~ 2000 V +50%, -0% (后續波)

電壓波W3 1 MHz電纜感試驗技術參數

耦合模式

電纜感應CI

電壓電流W3重復頻率

1 MHz± 20%

第5波形衰減為

25% ~ 75%之間

單次回擊測試等級

50 V ~ 3200 V +20%, -0%

多次回擊測試等級

100 V ~ 3200 V +20%, -0% (首波)

50 V ~ 1600 V +50%, -0% (后續波)

多脈沖群測試等級

50 V ~ 2000 V +20%, -0%

極性

正、負

高頻電壓耦合變壓器

LVT-2

電壓波W3 10 MHz 電纜感應試驗技術參數

耦合模式

電纜感應CI

電壓電流W3重復頻率

10 MHz± 20 %

第5波形衰減為

25% ~ 75%之間

單次回擊測試等級

50 V ~ 3200 V +20%, -0%

多次回擊測試等級

100 V ~ 3200 V +20%, -0% (首波)

50 V ~ 1600 V +50%, -0% (后續波)

多脈沖群測試等級

50 V ~ 2000 V +20%, -0%

極性

正、負

高頻電壓耦合變壓器

LVT-2

電流波W6 電纜感應試驗技術參數

耦合模式

電纜感應CI

電流波形

5 A ~ 160 A

上升時間

0.25 μs ±20%

脈沖寬度

4 μs ±20%

高頻電流耦合變壓器

LVT-3

通用參數

供電電壓

AC 110 V/220 V±10%，50 Hz /60 Hz±5% （大陸地區默認AC 220 V 50 Hz）

最大功耗

200 W

機箱尺寸

4U*2

重量

兩臺主機共37 kg

溫度范圍

15 ℃ ~ 35 ℃

濕度范圍

45% ~ 75%

氣壓范圍

86 kPa ~ 106 kPa

附件

說明書、測試線、保險絲*2(備用件)、電源線、同軸線、接地線

選配附件

1、高頻耦合變壓器LVT-2


用于W2，W3（1 MHz、10 MHz）電壓波形耦合;

可滿足電纜束W2、W3電壓波形的單次回擊、多次回擊、以及多次脈沖群等級1-5測試;

最大耦合W2電壓波形2000 V;

最大耦合W3電壓波形4000 V;

2、高頻耦合變壓器LVT-3

用于W6電流波形耦合;

可滿足電纜束W6電流波形的多次脈沖群等級1-5測試;

最大耦合W6電流波形160 A;

3、電源阻斷器件CN-2

用于引腳直接注入試驗進行波形3的帶電源試驗，目的是將EUT引腳上的電壓與信號發生器的低源阻抗隔離開，對信號發生器進行保護;

4、瞬態阻斷器件DN-416T

用于防止W3瞬態波形損壞EUT供電電源；交流/直流電源供電最高電壓3相400 V 16 A，0-400 Hz（共模）;

可滿足引腳直接注入W3波形的帶電源測試;

選配附件

5、手持式引腳注入探頭 HIP 5000

用于W3（1 MHz）波形的引腳直接注入試驗，手持式結構設計，方便對被測產品的針腳進行浪涌注入;

6、分流器MCS 01

測量W2，W3，W6電流波形;

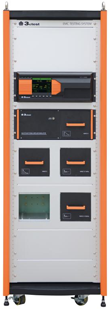

7、35U標準機柜

ETS 160MB-35U

用于收納ETS 160MB系列設備及附件，讓各種設備有序存放;

內置2個4U主機收納槽,

4個波形模塊收納槽,

帶滑動導軌，方便放置;

8、泰克系列數字示波器MDO3012

頻率100 MHz;

采樣率1.25 GS/s;

存儲深度10 Mb;

9、差分探頭THDP0100

可用于所有波形的電壓信號測量;

美國泰克，6 kV差分模式，100 MHz頻率;

10、寬帶電流監測鉗CM 0103M

峰值電流5 kA；
  靈敏度0.1 V/A；
  頻率：200 Hz ~ 20 MHz
  最大0.2 A·s電荷量；
  用于測量W2, W3(1 & 10 MHz)和W6；

11、Corelab軟件

用于對試驗進行遠程控制；

可連接示波器監測波形；

可生成測試報告；
