高壓大功率脈沖群耦合/去耦網絡(luò )
型號:EFTN 4550T

產品簡介

EFTN 4550T高電壓大功率脈沖群耦合/去耦網絡(luò ),實現全自動三相耦合/去耦功能,可滿足AC/DC交直流供電,配套CCS、EFT系列儀器使用
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
EFTN 4550T高電壓大功率脈沖群耦合/去耦網絡(luò ),實現全自動三相耦合/去耦功能,可滿足AC/DC交直流供電,配套CCS、EFT系列儀器使用,EUT最大帶載能力AC 450 V 50 A、DC 110 V 50 A 三相五線,其他EUT電壓、電流等級,可以根據客戶要求定制。

特點:
> EUT 直流負載能力DC 110 V 50 A;
> EUT 交流負載能力AC 450 V 50 A三相五線;
> EUT電源自動投切;
> 過電流保護;
> 對試驗電壓、極性、相位同步角度等試驗參數進行排程設置,實現全自動網絡(luò )投切 ;
> 任意線路的相位角度迭加。

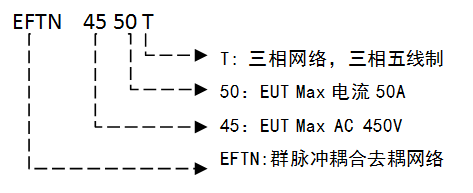

命名規則:

  • IEC 61000-4-4
  • GB/T 17626.4
  • EN 61000-4-4

EFTN 4550T技術參數

三相全自動耦合/去耦網絡(luò )

電快速瞬變脈沖群測試,電壓可達4.2 kV

注:耦合/去耦網絡(luò )實際輸出的脈沖電壓值,取決于脈沖發生器的設定值;

EUT帶載能力

Max AC 450 V 50 A 50/60 Hz 三相五線

Max DC 110 V 50 A

短時沖擊電流能力

峰值400 A

相位同步

L1、L2、L3、N、PE任意線路相位角度迭加

耦合路徑

L1、L2、L3、N、PE、DC+、DC-任意路徑

耦合投切方式

自動投切、排程功能

耦合電容

33 nF

耦合衰減

2 dB

EUT注入端的殘余脈沖電壓

不超過施加試驗脈沖電壓10%

通用參數

機柜尺寸

19"/22U

重量

150 kg

溫度范圍

15~ 35

濕度范圍

45% ~ 75%

氣壓范圍

86 kPa ~ 106 kPa


附件

說明書、測試線、電源線、接地線

選配附件

1.   脈沖群校準組件

包含TFB 500/TFB 1000,網絡(luò )端口適配器和手提箱,滿足脈沖群校準

TFB 500:輸入阻抗50 Ω 輸出阻抗50 Ω、衰減55 dB

TFB 1000:輸入阻抗1000 Ω、輸出阻抗50 Ω、衰減60 dB
