CN 416M2/M3-32 耦合網絡(luò )適用于（共模傳導抗擾）2線或3線線纜，其耦合共模傳導抗擾電壓可達到300V。嚴格按照IEC 61000-4-16:2015標準要求來設計。

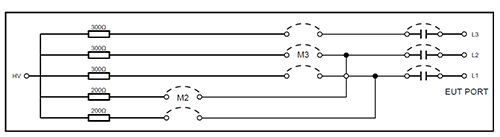

1、標準原理圖：

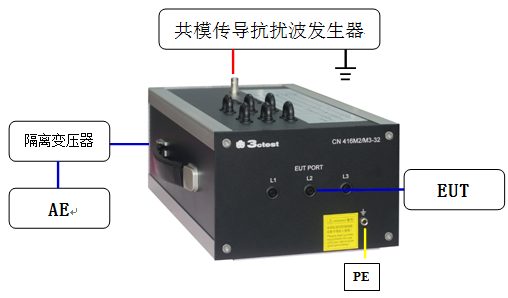

2、測試連接示意圖：
|
技術參數 |
|
|
標準 |
IEC 61000-4-16:2015 |
|
耦合頻率 |
0 Hz-150KHz ，CW波 |
|
線路阻抗 |
M2/200Ω*2，M3/300Ω*2 |
|
耦合電壓 |
300V |
|
耦合模式 |
2線/3線共模 （同時對地） |
|
耦合器件 |
1 μF 電容器 |
|
工作電壓 |
最大 400V DC |
|
工作電流 |
最大 32A |
|
AE/EUT端口類型 |
4mm香蕉頭 |
|
信號注入端口類型 |
4mm香蕉頭 |
|
通用參數 |
|
|
重量 |
約3.6 kg |
|
尺寸 |
360 mm×220 mm×135mm（長×寬×高） |
|
殼體材料 |
鋁合金 |
|
環境溫度 |
15℃ - 35℃ (操作條件) |
|
相對濕度 |
45% - 75% (操作條件) |
|
隨機標配 |
|
測試線， 插頭。 |
