I類雷電電流試驗系統 LCG 200A
型號:LCG 200A

產品簡介

I類雷電電流試驗系統可產生200kA的I類10/350us直接雷電波形和300kA的II類8/20us間接雷電波形,同時本套系統可通過不同的調波模塊可以調試出…
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
雷電是自然界三大自然災害之一,時刻威脅著人身安全和財產安全,特別是電子設備發達的今天,特別容易受到直接或者間接雷電的襲擊,造成儀器損毀、失效。沖擊電流發生器是近十幾年才發展起來的新型防雷產品測試設備,它能模擬雷電輸出一個從幾千安到上百千安的瞬時脈沖電流,通過對雷電能直接附著的區域或者對設備線路注入大電流,檢驗其在大電流通過時所產生的高壓、高溫、強電動力等電氣和機械特性。

I類雷電電流試驗系統可產生200kA的I類10/350us直接雷電波形和300kA的II類8/20us間接雷電波形,同時本套系統可通過不同的調波模塊可以調試出滿足航空標準及軍用標準的直接雷電電流波形中的A分量和D分量,同時可擴展更多的其他波形,可用于防雷浪涌保護產品(SPD、GDT等),也可用于引雷產品(避雷針等)進行抗雷電測試,同時可用于風電、太陽能、以及軍用產品(軍用車輛、導彈、艦船、雷達、飛機等)的雷電直接效應測試。

特點:
>采用雙邊對稱充電方式,降低電容直流對地電壓,減小電暈放電
>模塊化的分組向心結構設計,減小回路電感量,提高放電同步性能
>固態電子式自適應Crowbar開關,提高了設備輸出穩定性
>15寸觸摸屏操作,全自動控制系統,動態圖形顯示系統運行狀態
>可實現正極性、負極性測試
>控制與本體之間使用光纖通訊
>最大可輸出220kA的10/350us波形
>最大帶負載能力可達15μH 30mΩ

環形向心結構


并聯充電,串聯放電

固態元件自適應Crowbar開關

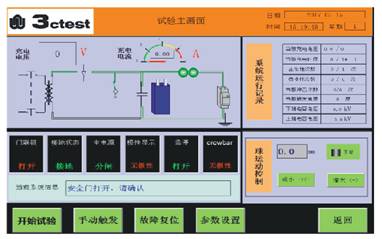

10英寸全彩色觸摸屏
動畫顯示運行狀態

全自動控制


輸出波形圖:

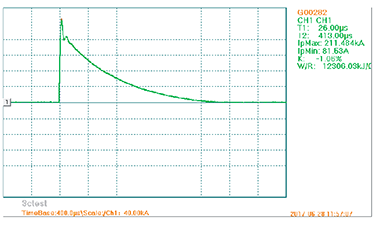

發生器實際測試200 kA的10 / 350μs波形

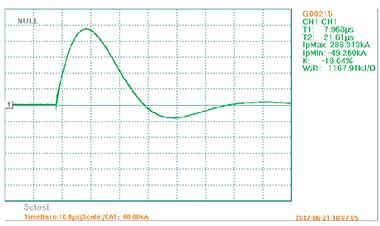

發生器實際測試300 kA的8 / 20μs波形

  • IEC 61643-1:1998 Surge protective devices connecte
  • IEC61400-24 Wind turbine generator systems –Lightn
  • MIL-STD-464C Electromagnetic Environmental Effe
  • SAE ARP5412 Aircraft Lightning Environment And Re
  • RTCA/DO-160F/G Environmental Conditions and Test

輸出波形1:10/350μs技術參數

波前時間

<50μs

波尾時間

350±10%

傳遞電荷量

100AS±10%

作用積分

10×106  A2s±30%

輸出峰值

200 kA±10%(10μH電感)

充電電壓

<160 kV

波形形成方式

Crowbar放電回路

Crowbar電感

0~15μH

Crowbar開關

自適應固體電子開關

主開關耐受電流

250kA500μs

帶負載能力

15μH 30mΩ

輸出波形2:8/20μs技術參數

波前時間

8μs±10%

波尾時間

20±10%

輸出峰值

300 kA±10%(短路)

充電電壓

<160 kV

波形形成方式

CRL放電

輸出波形3:A分量 技術參數

波前時間

<35μs

輸出峰值

200 kA±10%

作用積分

2×106  A2s±20%

充電電壓

<130 kV

波形形成方式

Crowbar放電回路

Crowbar電感

0~5μH

輸出波形4:D分量 技術參數

波前時間

<20μs

輸出峰值

100 kA±10%

作用積分

0.25×106  A2s±20%

充電電壓

<100 kV

波形形成方式

Crowbar放電回路

Crowbar電感

0~5μH

通用技術參數

觸發方式

球運動觸發

使用電源

正負雙邊

額定工作電壓

5~160kV

充電極性

正或負

分流器

羅斯線圈

主電源

AC220V 50Hz,100A

控制電源

AC220V,50Hz,10A

沖擊電流測試系統配置

沖擊電流發生器LCG 300S

輸出波形:8/20μs±10%

輸出峰值:±300kA(±10%)

Crowbar開關CB 200

輸出波形1:10/350μs

輸出峰值: 最大220kA

輸出波形2:A分量

輸出峰值: 220kA(+10%)

輸出波形3:D分量

輸出峰值: 110kA(+10%)

沖擊電流控制系統MCS2000

10寸全彩色觸摸屏

Fx3u PLC控制,光纖通訊

沖擊測量分析系統MAS3000

示波器:泰克MDO3012

電流測量線圈:美國pearson

電腦:聯想,19寸液晶屏

測量軟件:MAS3000

通訊:光纖以太網

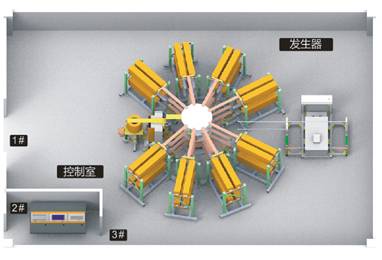

環境與接地要求

房間尺

12M(長)×10M(寬)×5M(高),共120平方米,設備與墻體附件最小距離不的低于1.5M。此尺寸為最小要求尺寸,根據條件房間應盡量預留更多空間,當測試產品體積較大,需要更大的空間。

觀察窗

預留1扇觀察,采用玻璃+屏蔽網,屏蔽網與墻體屏蔽連接且接地

門(實驗室共3個門)

1、在高壓室與外部有一個大門(1#)用于在進入設備時安裝設備用寬應在2M以上,高2M以上。

2、控制室對外部走廊的門(2#)采用帶鎖的安全門

3、高壓室與控制室門(3#)是屏蔽門,開向應往控制室方向(便于在高壓室內安裝接地棒),其屏蔽層通過彈性接觸片與墻體屏蔽層連接接地。

設備本體供電

AC220V,50Hz,100A

控制臺供電

AC220V,50Hz,10A

接地

實驗室應作單獨接地系統,不能與配電接地共用,以免對其他設備產生影響,要求接地電阻小于0.5歐姆,地面可預留多個接地點,組成接地網。



地面

實驗室地面建議采用環氧地坪處理

其他要求

 1、實驗室的最佳測試條件為溫度在25℃,濕度小于65%。室內建議安裝空調,若濕度較高地區建議安裝除濕機。

2、 設備體積和重量均比較大,安裝設備時須配置起吊2噸的叉車或者行吊,以方便設備安裝。
