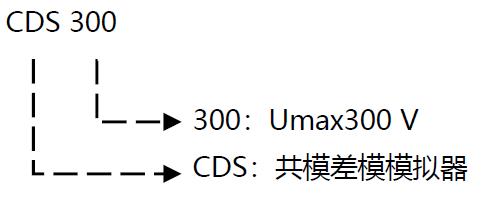

連續模式下的輸出技術參數

測試頻率

DC, 16^2/3  Hz，50 Hz和60 Hz

開路電壓

1 V ~ 30 V

信號等級

（0.1-30）V均方根值或直流

測試等級1

1 V，連續

測試等級2

3 V，連續

測試等級3

10 V，連續

測試等級4

30 V，連續

輸出阻抗

50 W±10%

總諧波失真

<10%(正弦波)

直流紋波

<5%

短時模式下的輸出技術參數

測試頻率

DC, 16^2/3 Hz，50 Hz和60 Hz

開路電壓

10 V ~ 330 V

信號等級

（1~330）V均方根值或直流

測試等級1

10 V，持續時間 1 s

測試等級2

30 V，持續時間 1 s

測試等級3

100 V，持續時間 1 s

測試等級4

300 V，持續時間 1 s

輸出阻抗

50 W±10%

總諧波失真

<10%(正弦波)

相位同步

0°±5%

直流紋波

< 5%

下降/上升時間

1 μs-5 μs之間

15 Hz-165 kHz時輸出技術參數

頻率范圍

10 Hz-165 kHz

信號等級

（0.1-30）V均方根值

測試等級1

1 V-0.1 V-1 V

測試等級2

3 V-0.3 V-3 V

測試等級3

10 V-1 V-10 V

測試等級4

30 V-3 V-30 V

輸出阻抗

50 W±10%

總諧波失真

<1%(正弦波)

差模電壓干擾測試技術參數

頻率范圍

2 kHz~150 kHz

波形：

正弦，總諧波畸變<5%

開路電壓：

0.1 V ~ 20 V

負載阻抗：

10 Ω±30%

差模電流干擾測試技術參數

頻率范圍

2 kHz~150 kHz

最大電流

5 A

負載阻抗

1 Ω±0.3 Ω

BNC輸出

10:1（0.1 V/A）

通用參數

供電電壓

AC 110/220 V, ±10%,45 Hz~65 Hz

環境溫度

15 ℃ ~ 35 ℃

外形尺寸

22U

重量

約100 kg

附件

說明書、測試線、保險絲、接地線、射頻電纜、網線、電源線

選配附件

1、耦合網絡(luò )CN416M2/M3-32

EUT電壓范圍: 單相2線或3線，32 A，  250 V AC/DC

試驗電壓范圍: DC-300V

頻率范圍: DC（16^2/3 Hz、50 Hz、60 Hz）2 kHz~150 kHz

2、耦合網絡(luò )CN416M4N-32

EUT電壓范圍: 三相4線，32 A，線-地  250 V AC/DC

試驗電壓范圍: DC-300 V

頻率范圍: DC（16^2/3 Hz、50 Hz、60 Hz）    2 kHz~150 kHz

3、耦合網絡(luò )CN416M5-32

EUT電壓范圍: 三相5線，32 A，線-地  250 V AC/DC

試驗電壓范圍: DC-300 V

頻率范圍: DC（16^2/3 Hz、50 Hz、60 Hz）2 kHz~150 kHz

4、耦合去耦網絡(luò )

CDN416T2

頻率范圍: 2 kHz ~150 kHz，線數: 2，    最大電流: 0.5 A，最大電壓: AC 150 V DC 200 V，接頭: terminal block

5、耦合去耦網絡(luò )

CDN416T4

頻率范圍: 2 kHz ~ 150 kHz，線數:4，                                  最大電流: 0.5 A，最大電壓: AC 150 V DC 200 V，接頭: terminal block

6、耦合去耦網絡(luò )

CDN416T8

頻率范圍: 2 kHz ~ 150 kHz，線數: 8，                                最大電流: 0.5 A，最大電壓: AC 150 V DC 200 V，接頭: terminal block

7、隔離變壓器

根據客戶選擇單相或者三相電源的功率進行配置選擇。用于進行IEC/EN 61000-4-16的耦合去耦波形測試

8、CoreLab抗擾度測試軟件

支持Windows 7及以上,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；

用戶可自定義任意波形（標準庫以外）；

它能夠自動/手動識別所連接的CoreLab測試設備并進行自動配置；

基于模板的報告功能可以幫助用戶靈活地生成測試報告。

9、耦合去耦網絡(luò )CDN419M3-32

EUT電壓范圍: 單相3線，32 A,  250 V AC/DC

頻率范圍: 2 kHz~150 kH

10、耦合去耦網絡(luò )CDN419M4N-32

EUT電壓范圍: 三相4線，32 A，線-地250 V AC/DC

頻率范圍: 2 kHz~150 kH

11、差模電流測試模塊WCT 20

頻率范圍：2 kHz ~ 150 kHz

最大電流：5 A

最大電壓：＜22 V

阻抗：1 Ω±0.3 Ω

12、差模電壓測試模塊R419-10

差模電壓測試匹配模塊，電阻值：10 Ω

13、平衡非平衡阻抗轉換器Balun50/10

特性阻抗：50 Ω/10 Ω

頻率范圍：2 kHz~150 kHz

最大輸入電壓（Vpp）：400 V

14、耦合網絡(luò )

CN14598-19

EUT最大電壓: 250 V AC

EUT最大電流: 32 A

15、差模電流測試模塊RJJF-100

100 Ω
