通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

AC 110 V / 220 V，(±10%)，50/60 Hz(大陸地區默認AC 220 V)

保險絲

6 A

最大功耗

300 W

用戶存儲空間

無窮（PC）

通訊方式

以太網LAN、RJ45

外部觸發輸入

BNC, 5 V TTL

CRO觸發輸出

BNC, 5 V TTL

運行控制輸入

BNC, 5 V TTL

外部同步輸入

45-65 Hz,同名端與異名端之間20-500 V

失效檢測

失效時前面板LCD顯示，并中斷儀器工作

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

EUT電源電壓注入

5芯工業插座

檢測輸出方式

標準1米同軸線

機箱尺寸

19英寸6U機箱或19英寸/22U/35U機柜

儀器重量

6U: 約35 kg   22U:約150 kg   35U:約380~467kg

溫度范圍

15–35 ℃

濕度范圍

45%–75%

氣壓范圍

86 kPa–106 kPa

發生器負載能力說明

發生器峰值沖擊能力說明

發生器額定電流

發生器耐電流沖擊能力

50 A及以下電流

500 A

50.1 A～100A電流

1000 A

100 A以上電流

大于1000 A

額定電流16 A及以下發生器符合IEC 61000-4-11負載能力說明

發生器額定電流

發生器負載電流能力

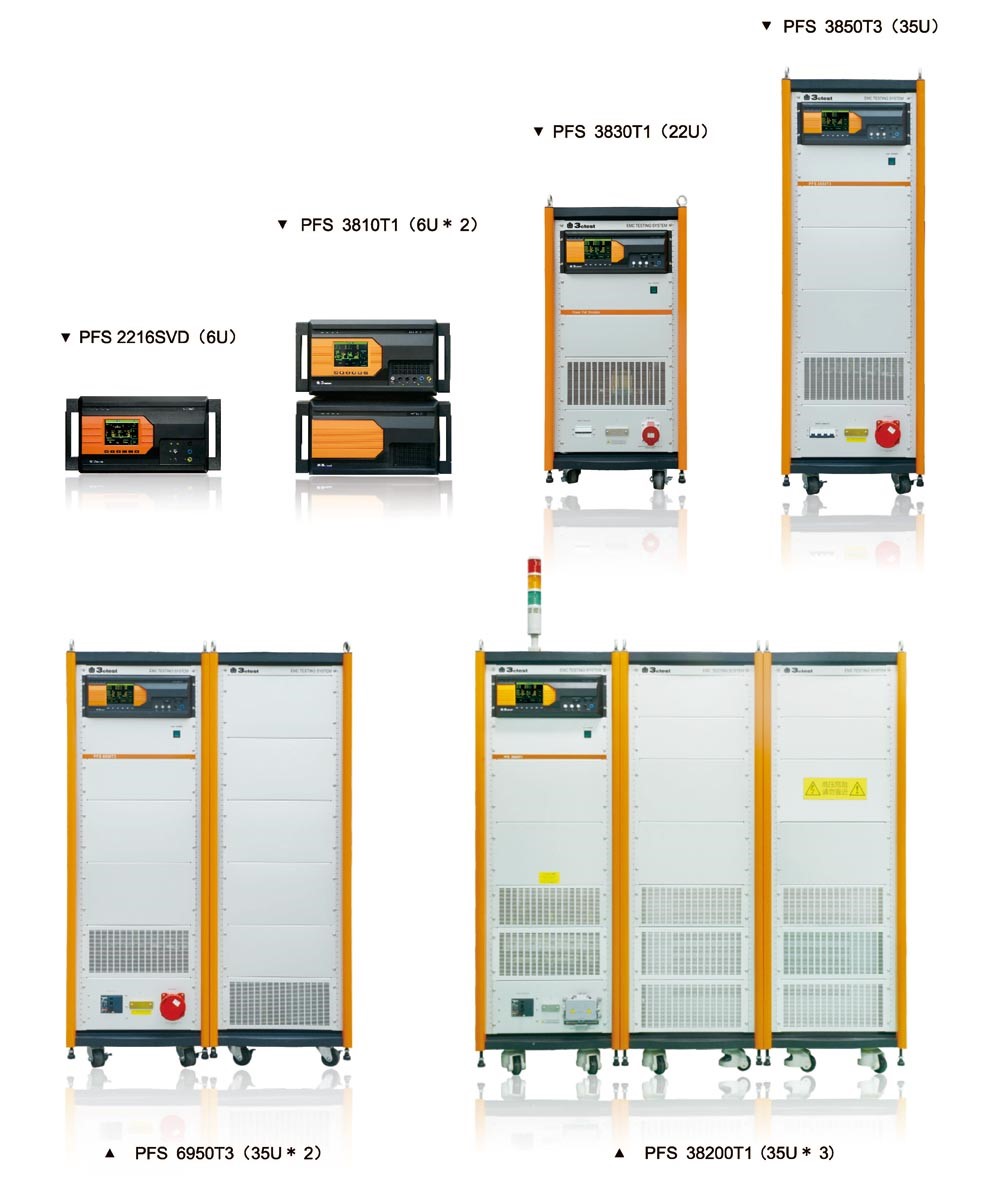

PFS 3810T1

PFS 3810T1V

12 A  AC/DC 持續電流;

15 A 持續 5 s;

25 A 持續 3 s;

PFS 3816T1

PFS 3816T1V

18 A  AC/DC 持續電流;

23 A 持續 5 s;

40 A持續 3 s;

符合IEC 61000-4–11&IEC 61000-4-34標準的電源失效測試

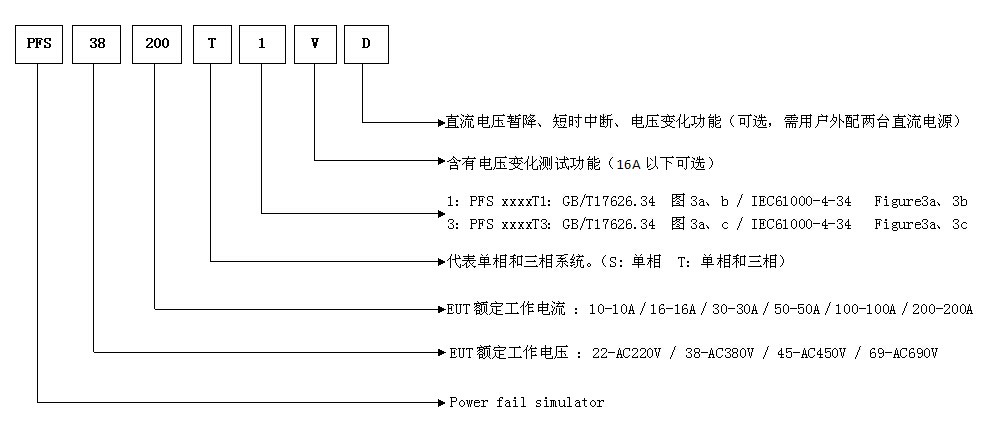

IEC/EN 61000-4-11，GB/T17626.11 & IEC 61000-4-34，GB/T16626.34單/三相交流含電壓暫降、短時中斷和電壓變化的電源故障模擬器技術參數

EUT最大持續電流

12 A   (PFSxx10xxx系列)

18 A   (PFSxx16xxx系列)

32 A   (PFSxx30xxx系列)

52 A   (PFSxx50xxx系列)

77 A   (PFSxx75xxx系列)

102 A  (PFSxx100xxx系列)

202 A  (PFSxx200xxx系列)

耐沖擊電流

50 A及以下產品：500 A，50 A以上產品：1000 A

保護

內置過流、短路、過壓、過熱、浪涌、群脈沖、靜電保護

Line in、Line out端口可選其他外置保護附件

EUT最大輸入電壓

單相250 V AC±5%，50/60 Hz±5% (300 V DC可選)

三相：

PFS38xxxx系列：420 V AC，50/60 Hz±5%(300 V DC可選)

PFS45xxxx系列：480 V AC，50/60 Hz±5%(300 V DC可選)

PFS69xxxx系列：720 V AC，50/60 Hz±5%(300 V DC可選)

EUT電流電壓測量

LCD顯示

中斷電平

0%

電壓中斷方式

可選一相、兩相、三相進行電壓中斷

暫降電平

0%-100%

電壓暫降方式

相線對中線電壓暫降

相線對相線電壓暫降

PFSxxxxT1：GB/T17626.34圖3a、b/IEC61000-4-34:Figure3a、3b

PFSxxxxT3：GB/T17626.34圖3a、c/IEC61000-4-34:Figure3a、3c

暫降、中斷持續時間

0.3-9999周期或5 ms - 99999 ms

（型號后綴含D的為1 ms）

暫降、中斷間隔時間

10 ms - 50000 ms

暫降、中斷試驗次數

1 - 9999

暫降、中斷上升、下降時間

發生器額定電流75 A及以下產品：1-5 μs(標準規定電阻校驗)

發生器額定電流75 A以上產品：1-50 μs(標準規定電阻校驗)

電壓變化電平

(16A及以下可選)

0-100%

電壓變化減少時間

(16A及以下可選)

500 ms-9999 ms（50%-100%）或突變（同暫降、中斷上升、下降時間）

1000 ms-9999 ms（0%-100%）或突變（同暫降、中斷上升、下降時間）

電壓變化增加時間

(16A及以下可選)

500 ms – 9999 ms（50%-100%）

1000 ms – 9999 ms（0%-100%）

電壓變化降低后持續時間

(16A及以下可選)

10 ms - 99999 ms

同步

0°- 360°，1°步進設置或隨機方式

觸發方式

手動、自動、外部觸發輸入

隨機標配

測試系統PFS，附件可擴充、電源電纜、EUT供電電纜、網線、出廠檢驗報告、說明書
