LSS 160SM6技術參數

W1 電纜束電纜感應和對地注入試驗

耦合模式

電纜感應CI；接地注入GI

輸出模塊選擇

Wave 1-CI/GI

電流波形WF1

6.4 μs±20% / 69 μs±20%

單次回擊輸出

25 A–1000 A +20%, -0%

多次回擊輸出

25 A–1000 A +20%, -0% (首波)

25 A–500 A +50%, -0% (后續波)

后續波個數

1-14可設

后續波時間間隔

10 ms-200 ms可設，均勻模式和隨機模式可選

極性

正、負

電流耦合器

LCVT-L3

試驗次數

1-99

試驗重復率

30 s-99 s（最小時間由輸出幅值決定）

EUT最大電源

電纜感應CI：無

接地注入GI：

230 V / 16 A AC 50 Hz /60 Hz & DC

LSS 160SM6技術參數

W4信號/電源引腳直接注入試驗

耦合模式

插腳注入PI

輸出模塊選擇

Wave 4-PI

輸出阻抗

5 Ω±10％

電壓電流波形WF4

6.4 μs±20％ / 69 μs±20％

單次回擊輸出

25 V–800 V +10%, -0%（開路電壓）

5 A–160 A +10%, -0% （短路電流）

極性

正、負

EUT最大交流電壓

230 V

EUT最大供電頻率

800 Hz

EUT電源同步

自動同步于交流電源峰值或0°~359°（分辨率1°， 誤差不大于10°）

試驗次數

1-99

試驗重復率

10 s-99 s（最小時間由輸出幅值決定）

LSS 160SM6技術參數

W4電纜束電纜感應和對地注入試驗

耦合模式

電纜感應CI；接地注入GI

輸出模塊選擇

Wave 4-CI/GI

電壓電流波形WF4

6.4 μs±20％ / 69 μs±20％

單次回擊輸出

10 V–1700 V +20%, -0%

多次回擊輸出

10 V–1700 V +20%, -0%（首波）

10 V–500 V +50%, -0% （后續波）

后續波個數

1-14可設

后續波時間間隔

10 ms-200 ms可設，均勻模式和隨機模式可選

極性

正、負

電流耦合器

LCVT-L3

EUT最大電源

230 V / 16 A AC 50 Hz /60 Hz & DC

試驗次數

1-99

試驗重復率

10 s-99 s（最小時間由輸出幅值決定）

EUT最大電源

電纜感應CI：無

接地注入GI：

230 V / 16 A AC 50 Hz /60 Hz & DC

LSS 160SM6技術參數

W5A信號/電源引腳直接注入試驗

耦合模式

插腳注入PI

輸出模塊選擇

Wave 5A-PI

輸出阻抗

1 Ω±10%

電壓電流波形WF5A

40 μs ±20% / 120 μs ± 20%

單次回擊輸出

25 V–800 V +10%, -0%（開路電壓）

25 A–800 A +10%, -0% （短路電流）

極性

正、負

EUT最大交流電壓

230 V

EUT最大供電頻率

800 Hz

EUT電源同步

自動同步于交流電源峰值或0°~359°（分辨率1°， 誤差不大于10°）

試驗次數

1-99

試驗重復率

30 s-99 s（最小時間由輸出幅值決定）

LSS 160SM6技術參數

W5A電纜束電纜感應和對地注入試驗

耦合模式

電纜感應CI；接地注入GI

輸出模塊選擇

Wave 5 A-CI/GI

電流波形WF1

40 μs ± 20% / 120 μs ± 20%

單次回擊輸出

20 A–2000 A +20%, -0%

多次回擊輸出

20 A–2000 A +20%, -0% (首波)

20 A–1000 A+50%, -0% (后續波)

后續波個數

1-14可設

后續波時間間隔

10 ms-200 ms可設，均勻模式和隨機模式可選

極性

正、負

電流耦合器

LCVT-L3

試驗次數

1-99

試驗重復率

30 s-99 s（最小時間由輸出幅值決定）

EUT最大電源

電纜感應CI：無

接地注入GI：

230 V / 16 A AC 50 Hz /60 Hz & DC

LSS 160SM6技術參數

W5B信號/電源引腳直接注入試驗

耦合模式

插腳注入PI

輸出模塊選擇

Wave 5B-PI

輸出阻抗

1 Ω±10%

電壓電流波形WF5B

50 μs ±20% / 500 μs ± 20%

單次回擊輸出

25 V–800 V +10%, -0%（開路電壓）

25 A–800 A +10%, -0% （短路電流）

極性

正、負

EUT最大交流電壓

230 V

EUT最大供電頻率

800 Hz

EUT電源同步

自動同步于交流電源峰值或0°~359°（分辨率1°， 誤差不大于10°）

試驗次數

1-99

試驗重復率

30 s-99 s（最小時間由輸出幅值決定）

LSS 160SM6技術參數

W5B電纜束電纜感應和對地注入試驗

耦合模式

電纜感應CI；接地注入GI

輸出模塊選擇

Wave 5 B-CI/GI

電流波形WF1

50 μs ± 20% / 500 μs ± 20%

單次回擊輸出

25 A–2000 A +20%, -0%

多次回擊輸出

25 A–2000 A +20%, -0% (首波)

25 A–1000 A+50%, -0% (后續波)

后續波個數

1-14可設

后續波時間間隔

30 ms-200 ms可設，均勻模式和隨機模式可選

極性

正、負

電流耦合器

LCVT-L3

試驗次數

1-99

試驗重復率

30 s-99 s（最小時間由輸出幅值決定）

EUT最大電源

電纜感應CI：無

接地注入GI：

230 V / 16 A AC 50 Hz /60 Hz & DC

LIS100B技術參數

W2電纜感應 (波形模塊 WAVE 2)

耦合模式

電纜感應CI

電壓波形WF2上升時間

< 100 ns

脈沖持續時間

6.4 μs ± 20%

單次回擊測試等級

25 V – 1600 V +20%, -0%

多次回擊測試等級

25 V – 750 V +20%, -0%  (首波)

12.5 V – 350 V +50%, -0%  (后續波)

試驗重復率

1.5 s-60 s（最小時間由輸出幅值決定）

極性

正、負

高頻電壓耦合變壓器

LVT-2

LIS100B技術參數

W3 1 MHz 插腳注入 (波形模塊WAVE 3-1MHz)

耦合模式

插腳注入

輸出阻抗

25 Ω

電壓電流WF3重復頻率

1 MHz± 20%

第5波形衰減為

25%-75%之間

單次回擊測試等級

50 V – 2000 V +10%, -0%

2 A – 80 A +10%, -0%（短路電流）

試驗重復率

1.5 s-60 s（最小時間由輸出幅值決定）

極性

正、負

相位同步

0 – 359°, 步進 1°

EUT最大交流電壓

230 V

EUT最大供電頻率

800 Hz

EUT最大直流電壓

±50 V

LIS100B技術參數

W3 1 MHz 電纜感應 (波形模塊WAVE 3-1MHz)

耦合模式

電纜感應CI

電壓電流WF3重復頻率

1 MHz± 20%

第5波形衰減為

25%-75%之間

單次回擊測試等級

50 V – 2000 V +20%, -0%

多次回擊測試等級

50 V–2000 V +20%, -0% (首波)

25 V–1000 V +50%, -0% (后續波)

多脈沖群測試等級

50 V – 900 V +20%, -0%

試驗重復率

1.5 s-60 s（最小時間由輸出幅值決定）

極性

正、負

高頻電壓耦合變壓器

LVT-2

LIS100B技術參數

W3 10 MHz 電纜感應(波形模塊WAVE 3-10MHz)

耦合模式

電纜感應CI

電壓電流WF3重復頻率

10 MHz± 20%

第5波形衰減為

25%-75%之間

單次回擊測試等級

50 V – 1600 V +20%, -0%

多次回擊測試等級

50 V–1600 V +20%, -0% (首波)

25 V–800 V +50%, -0% (后續波)

多脈沖群測試等級

50 V – 900 V +20%, -0%

試驗重復率

1.5 s-60 s（最小時間由輸出幅值決定）

極性

正、負

高頻電壓耦合變壓器

LVT-2

LIS100B技術參數

W6 電纜感應(波形模塊WAVE 6)

耦合模式

電纜感應CI

電流波形

5 A-75 A

上升時間

0.25 μs ±20%

脈沖寬度

4 μs ±20%

試驗重復率

3s-10 s（最小時間由輸出幅值決定）

高頻電流耦合變壓器

LVT-3

通用參數

供電電壓

AC 110 V/220 V±10%，50 Hz /60 Hz±5% （大陸地區默認AC 220 V 50 Hz）

最大功耗

200 W

溫度范圍

15 ℃–35 ℃

濕度范圍

45%–75%

氣壓范圍

86 kPa–106 kPa

隨機標配

說明書、測試線、保險絲*2(備用件)、電源線、接地線，同軸線，插頭夾子

選配附件

1、線路阻抗穩定網絡(luò )LISN AR 50

用于電纜束試驗時隔離電波干擾，提供穩定的測試阻抗;

Max AC 530 V, DC 600 V 有效電流：50 A;

頻率范圍：10 kHz~ 400 MHz

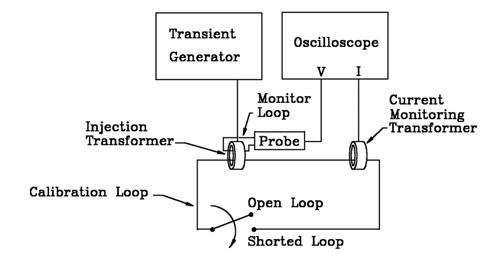

2、耦合變壓器LCVT-L3

用于W1,W5A,W5B電流波形耦合;用于W4電壓波形耦合

可滿足電纜束W1, W5A,W5B電流波形和W4電壓波形的單次回擊，多次回擊測試

3、外置直流電容

C3350/C33400

用于電纜束試驗時配合LISN使用;

直流電源供電最高電壓400 V（標配50 V）;

電容量為33000 μF

4、電源阻斷器件CN-1

用于將EUT引腳上的電壓與信號發生器的低源阻抗隔離開，對信號發生器進行保護；

隔離交流/直流電源最高電壓400 V；

可滿足插腳注入W4、W5A及W5B波形的帶電源測試

5、電源去耦單元DN-416T

用于防止W3、W4、W5A、W5B瞬態波形損壞EUT供電電源；

交流/直流電源供電最高電壓3相400 V 16 A，0-400 Hz（共模）；

可滿足插腳注入W3、W4、W5A及W5B波形的帶電源測試

6、高頻耦合器LVT-2

用于W2，W3（1 MHz、10 MHz）電壓波形耦合

可滿足電纜束W2、W3電壓波形的單次回擊、多次回擊、以及多次脈沖群等級1-3測試

最大耦合W2電壓波形2000 V

最大耦合W3電壓波形4000 V

7、高頻耦合器LVT-3

用于W6電流波形耦合

可滿足電纜束W6電流波形的多次脈沖群等級1-3測試

最大耦合W6電流波形160 A

8、電源阻斷器件CN-2

用于引腳注入試驗進行波形3的帶電源試驗，目的是將EUT引腳上的電壓與信號發生器的低源阻抗隔離開，對信號發生器進行保護

9、手持式引腳注入探頭 HIP 5000

用于W3（1 MHz）波形的插腳注入試驗。

手持式結構設計，方便對被測產品的針腳進行浪涌注入

10、分流器MCS 01

測量W2，W3，W6電流波形

11、35U標準機柜ETS 160MB-35U

用于收納設備及附件，讓各種設備有序存放。

內置2個4U主機收納槽

4個波形模塊收納槽

帶滑動導軌，方便放置

12、泰克系列數字示波器MDO3012

頻率100 MHz；

采樣率1.25 GS/s

存儲深度10 Mb

13、寬帶電流監測鉗CM 0220M

峰值電流20 kA；

靈敏度0.01 V/A；

最大1 A·s電荷量

14、寬帶電流監測鉗CM 0302M

峰值電流 200 kA；

靈敏度0.001 V/A；

最大 10 A·s 電荷量

15、差分探頭THDP0100

美國泰克，6 kV差分模式，100 MHz頻率可用于所有波形的電壓信號測量

16、Corelab軟件

用于對試驗進行遠程控制；

可連接示波器監測波形；

可生成測試報告
