符合IEC 61000-4-8工頻磁場測試 |
|

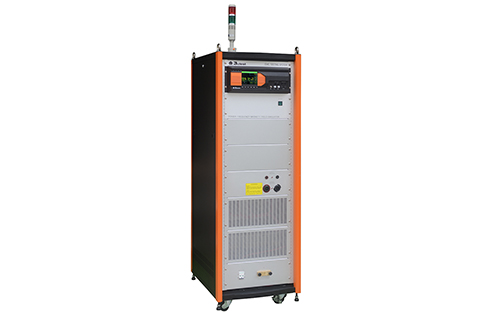

工頻磁場 MFS1200AS2250 |
|
符合標準 |
IEC/EN 61000-4-8、GB/T 17626.8 |
磁場強度 |
1-100A/m持續,100-1200A/m 1~10s短時(1m*1m正方形磁場線圈TCXS1125) |
1-100A/m持續,100-1000A/m 1~10s短時(2m*2m正方形磁場線圈TCSX2250) |
|
電流波形 |
50Hz/60Hz 正弦波 |
電流畸變率 |
<5% |
波形間隔時間 |
1-9999s |
試驗持續時間 |
1-28800s |
觸發方式 |
自動、手動、外部信號觸發 |
磁場線圈尺寸 |
2000*2000mm、1000*1000mm |
磁場線圈形狀 |
矩形 |
線圈測試方向 |
90°/180° |
通用參數 |
|
顯示屏 |
5.7英寸TFT觸摸屏 |
工作電源范圍 |
AC 110V/220V,(±10%),50/60Hz(大陸地區默認AC 220V) |
保險絲 |
6A |
最大功耗 |
100W |
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
儀器接地連接方式 |
使用扁平接地線 |
EUT電源電壓注入 |
機柜式,單相380VAC/63A工業插座 |
觸發輸出方式 |
標準1米同軸線 |
機箱尺寸 |
35U機柜 |
儀器重量 |
約100Kg |
溫度范圍 |
15–35℃ |
濕度范圍 |
45%–75% |
氣壓范圍 |
86kPa–106kPa |
線圈參數 |
|
TCXS1125 |
磁場強度:1A/m-1200A/m |
尺寸:1320x180x1040mm (長x寬x高) |
|
TCXS2250 |
磁場強度:1A/m-1000A/m |
尺寸:2340x2060x300mm (長x寬x高) |
