> 打印測試報告。

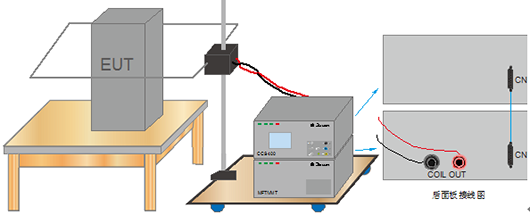

典型測試連接示意圖:
通用參數 |
|
顯示屏 |
5.7英寸TFT觸摸屏 |
工作電源范圍 |
AC 110V/220V,(±10%),50/60Hz(大陸地區默認AC 220V) |
保險絲 |
6A |
最大功耗 |
100W |
用戶存儲空間 |
無窮(PC) |
通訊方式 |
以太網LAN、RJ45 |
檢測輸出方式 |
標準1米同軸線 |
機箱尺寸 |
4U/6U |
儀器重量 |
約35Kg+68Kg |
溫度范圍 |
15–35℃ |
濕度范圍 |
45%–75% |
氣壓范圍 |
86kPa–106kPa |
符合IEC 61000-4-8工頻磁場測試 |
|
符合標準 |
IEC/EN 61000-4-8、GB/T 17626.8 |
MFS 400磁場強度 |
TCXS111 單匝1m*1m正方形磁場線圈; 1-100A/m持續,100-400A/m(1-10s短時) |
MFS 1200磁場強度 |
TCXS113三匝1 m*1 m正方形磁場線圈:
1-300 A/m持續;300-1200 A/m(1-10 s短時)
|
磁場輸出精度 |
誤差小于設置輸出值的1dB (極小磁場強度如1A/m需試驗前手動調節校準) |
電流波形 |
50Hz/60Hz 正弦波 |
電流畸變率 |
<5% |
波形間隔時間 |
1-9999s |
試驗持續時間 |
1-28800s |
觸發方式 |
自動、手動、外部信號觸發 |
磁場線圈尺寸 |
1m*1m或其他 |
磁場線圈形狀 |
矩形或其他 |
隨機標配 |
||
MFS主機、磁場線圈、電源電纜、EUT供電電纜、網線、電源線、接地線5米、出廠檢測報告、質保書、說明書 |
||
MFS 400選配附件 |
||
1、MFT 400 |
工頻磁場調節裝置 |
|
2、TCXS111 |
1m*1m 線圈 |
|
3、VMT 2216SV |
220V 16A 含變化 |
|
4、VMT 2216S |
220V 16A 不含變化 |
|
5、PC控制軟件EMSLab 支持Windows XP and Windows 7它使用方便、用戶界面美觀、直觀、各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序;測試設備并進行自動配置,幫助用戶靈活地生成測試報告。 |
||
MFS 1200選配附件 |
||
1、MFT 1200 |
工頻磁場調節裝置 |
|
2、TCXS113 |
1m*1m 線圈 |
|
3、TCXH1110 |
1m*1m 赫姆霍茲 |
|
4、VMT 2216SV |
220V 16A 含變化 |
|
5、VMT 2216S |
220V 16A 不含變化 |
|
6、PC控制軟件EMSLab |
||

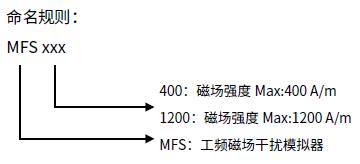

選型指南 |
||
MFS 400 |
磁場強度Max:400A/m |
|
MFS 1200 |
磁場強度Max:1200A/m |
