首頁> 產品中心 >EMC測試儀器>EMC通用測試設備>瞬態抗擾通訊線CDN >屏蔽線耦合去耦網絡(luò )CDN 405S1

屏蔽線耦合去耦網絡(luò )CDN 405S1

型號：CDN 405S1

產品簡介

CDN 405S1是適用于1芯屏蔽線耦合去耦網絡(luò )。嚴格按照IEC61000-4-5標準要求來設計: PDF下載在線詢價

根據您的需求在線定制>>

產品特點
產品標準
產品參數
產品配件
售后服務
產品視頻

CDN 405S1是適用于1芯屏蔽線耦合去耦網絡(luò )。嚴格按照IEC61000-4-5標準要求來設計。最高試驗波形等級6 kV，最高電流可達5 A。
CDN 405S1屏蔽線耦合去耦網絡(luò )滿足一端接地屏蔽和兩端接地屏蔽要求。

特點：
>適用于1芯屏蔽線耦合去耦
>能夠滿足一端接地屏蔽和兩端接地屏蔽要求
>所有的插座是安全的香蕉插頭，確保使用者的最大安全

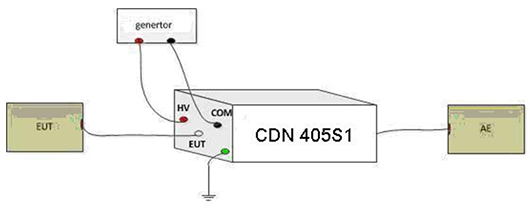

測試連接示意圖：

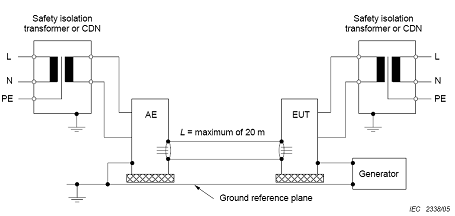

標準原理圖1（屏蔽線兩端接地）：

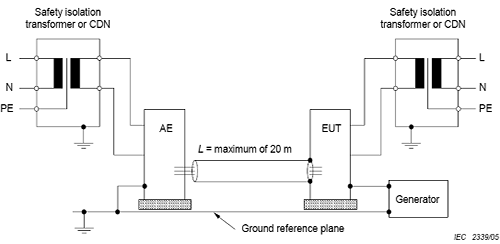

標準原理圖2（屏蔽線一端接地）：

IEC 61000-4-5
EN 61000-4-5
GB/T 17626.5

技術參數
型號	CDN 405S1
標準	IEC/EN 61000-4-5
試驗波形	1.2/50 μs (8/20 μs ) 6 kV
耦合模式	直連
傳輸速率	高達10 MBit/s
最大電流	5 A
EUT連接端口	BNC
通用參數
重量	約10 kg
尺寸	360x220x135 mm(長x寬x高)
殼體材料	鋁合金
環境溫度	15 ℃ - 35 ℃（操作條件）
相對濕度	45%-75%（操作條件）
包裝箱	紙箱

附件
測試線	紅、黑雙頭護套
接地線	黃綠一頭護套一頭夾子
短接插頭	24.0023-21
