特點：

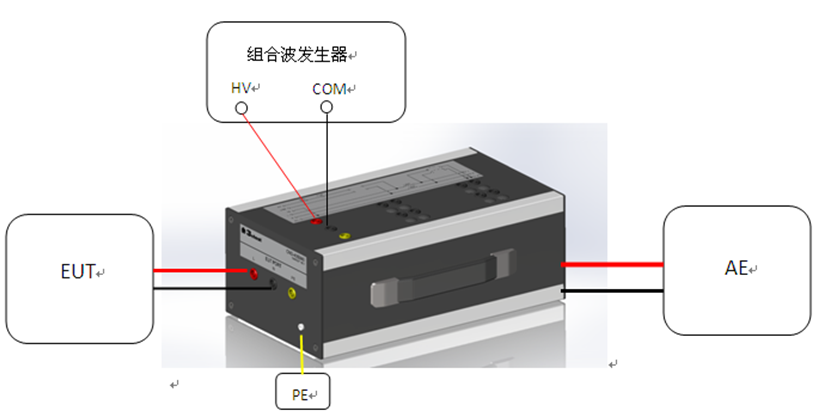

> 用于1對2線非屏蔽不平衡線

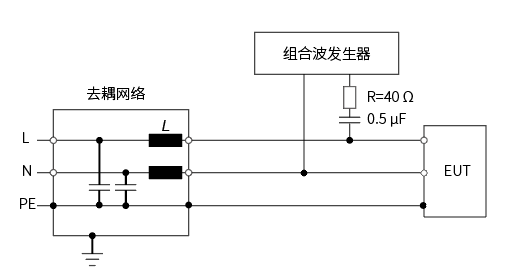

設計原理圖1：
圖1依據IEC 61000-4-5：2017 Figure 5

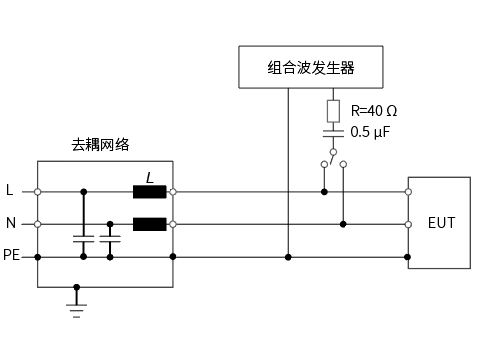

設計原理圖2：
圖2依據IEC 61000-4-5：2005 Figure 6
|
技術參數 |
|
|
型 號 |
CDN 405M40 |
|
標 準 |
|
|
耦合波形 |
1.2/50 μs、8/20 μs |
|
輸出阻抗 |
40 Ω±5% |
|
脈沖電壓 |
6 kV |
|
耦合元器件 |
0.5 μF 電容 內置標配 |
|
耦合模式 |
1對2線非屏蔽不對稱線 |
|
通信接口規格 |
香蕉頭4 mm |
|
工作電壓 |
最大 250 V AC/DC |
|
工作電流 |
最大 16 A |
|
去耦電感 |
1.5 mH |
|
殘余電壓 |
＜15%（耦合浪涌電壓） |
|
通用參數 |
|
|
重量 |
約10 kg |
|
尺寸 |
360x220x135 mm(長x寬x高) |
|
殼體材料 |
鋁合金 |
|
環境溫度 |
15 ℃ - 35 ℃（操作條件） |
|
相對濕度 |
45%-75%（操作條件） |
|
包裝箱 |
紙箱 |
|
附 件 |
|
測試線，短接插頭，說明書 |
