技術參數

標 準

IEC/EN 61000-4-5/ ITU-T K.21 -2011

耦合波形

1.2/50 μs、8/20 μs

輸出阻抗

SZR40(40 Ω±5% ) 標配

耦合波形

10/700 μs、5/320 μs

輸出阻抗

SZR0(0 Ω) 標配(在發生器源阻抗40 Ω)

脈沖電壓

6 kV (10 kV 需要定制)

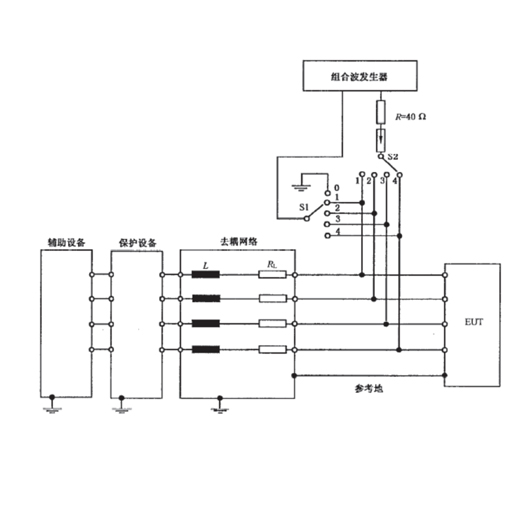

耦合模式

4對8線非屏蔽不對稱線-地、線-線

耦合器件

SCD90 (90 V氣體放電管)內置標配

通信接口規格

RJ45母連接器，連接電信線

數據速率

高達10 MBit/s

工作電壓

最大 90 V DC

工作電流

最大 1 A

去耦電感

20 mH

殘余電壓

90 V（耦合浪涌電壓）

通用參數

重量

約10 kg

尺寸

360x220x135mm(長x寬x高)

殼體材料

鋁材料

環境溫度

15°C-35°C (操作條件)

相對溫度

45% - 75%  (操作條件)

包裝箱

紙箱

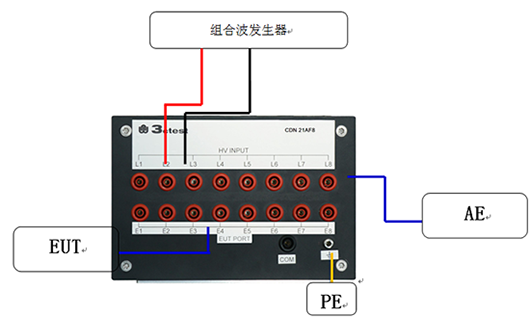

附件

測試線

紅、黑（雙頭護套）

測試線

黃綠（一頭帶護套夾子一頭護套）

網線

1 m(一頭網線一頭8線)

網線

1 m（設備端網線4和6要跳線）

電阻模塊

SZR0、SZR40
