技術參數

最大測試電流

≥5 A（環路阻抗100 Ω）

重復頻率

1-40 HZ

上升時間（10%-90%）

≤2 ns

下降時間（90%-10%）

≤2 ns

脈沖寬度（90%-90%）

≥30 ns

輸出阻抗

50 W

輸出接口

N-K

通用參數

工作電源

AC 110/220 V，土10%，50-60 Hz（大陸地區默認AC220 V）

環境濕度

45%-75% RH（無凝露）

相對溫度

15-35 ℃

外形尺寸

19英寸，4U

重量

約18.5 Kg

隨機標配

主機、說明書、檢測報告、質保書、測試線、電源線、接地線

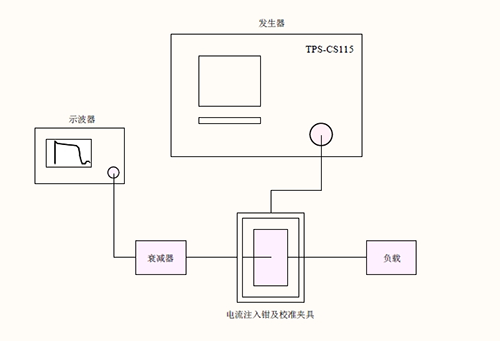

電流注入鉗及校準夾具（必選）

電流注入鉗BCIP-200

頻率范圍10 kHz～200 MHz

內徑φ40 mm

校準夾具

BCICF-200

頻率范圍10 kHz～200 MHz

注：注：本發生器僅匹配BCIP-200和BCICF-200及FCC相關產品。

選配附件

1.高壓同軸負載HCL 50N

50 Ω 5 W DC-100 MHz

2.衰減器TFB 100

40±1.5 dB 5 W

DC-400 MHz

3.寬帶電流監測鉗TWCM-200

頻率范圍 10 kHz-200 MHz

內徑φ40 mm

4.LISN J50

最大連續電流 50 A

阻抗 50 μH + 5 Ω‖50 Ω

5. LISN J200

最大連續電流 200 A

阻抗 50 μH + 5 Ω‖50 Ω
