四象限電源電壓變化模擬器-電池供電模擬及直流電壓源
型號:APS xxD系列

產品簡介

APS xxD系列配置了四象限雙極性放大器,能夠產生電壓跌落、短時中斷和多種電壓變化
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻

APS xxD系列配置了四象限雙極性放大器,能夠產生電壓跌落、短時中斷和多種電壓變化,模擬可在線束上測得的各種電壓變化現象??勺鳛殡姵毓╇娔M和直流電壓源使用。在實驗室測試時,APS xxD系列可替換車輛蓄電池。Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化模擬測試都可以由APS xxD系列模擬器來實現。非常適合ISO 7637/16750傳導瞬態測試。APS xxD系列擁有模擬符合國際標準和眾多汽車廠家標準要求的多種電池供電波形。作為強大的直流電源,在汽車瞬變脈沖測試中為被試設備供電,48 V、42 V、24 V和12 V四種供電電壓類型全滿足。


特點:
> 5.7寸彩色觸摸屏前面板操作
> 最高測試電壓可達80V
> 最大測試電流可達100 A
> 四象限雙極性放大器
> 大沖擊電流承載力
> 強大的直流電壓源
> 低輸出阻抗
> 可將外部模擬輸入波形的波形放大
> 電壓壓降自動補償功能
> 內置波形生成模塊
> 最高可達到300kHz以上的高帶寬
> 符合ISO 7637-2標準脈沖4和脈沖2b測試要求
> 符合ISO 16750-2標準電壓變化測試等級要求
> 預編程測試程序,能夠模擬復雜供電波形
> 可模擬多種供電波形,如迭加噪聲等
> 以太網、RJ45接口,用于PC遠程控制、打印測試報告



*對于某些被試品(例如:電機類設備、排氣扇、雨刮器、空調等)或存在大電容儲存配件的被試品存在較大的沖擊電流,這種沖擊電流是被試品正常工作電流的3-10倍甚至更大。如果客戶對被試品的沖擊電流不確定,可選擇我公司的CTM系列電流測試模塊對被試品進行工作電流測試獲取沖擊電流值,從而選擇更合適的APGAPSAPS xxD系列產品。

**APGxx系列 單極性輸出電壓0~60V,輸出電流  0~400A,正弦信號輸出頻率30kHz,功率大,基本滿足大部分測試需求。
APS xx系列 單極性輸出電壓:0~60 V,輸出電流0~30 A,正弦信號輸出頻率最高300kHz。
APS xxD系列 四象限電源,輸出最大電壓80 V。滿足48 V系統,輸出最大電流100 A,正弦信號輸出頻率最高300 kHz。



  • ISO 7637-2
  • ISO 16750-2
  • FIAT 7-Z0444 April 2008
  • Ford EMC-CS -2009revl
  • Mazda MES PW 67600
  • Peugeot B21 7110 July 2008
  • BMW GS 95003-2
  • FIAT 7-Z0441
  • Ford ES-XW7T-1A278-AC OCT 2003
  • Volvo STD 515-0003 2008
  • GMW3172 June 2015
  • JEELY J7110982A 2016
  • SMTC 3800001 2014
  • BMW 600 13.0 (T1)
  • BMW 600 13.0 (T2)
  • BMW GS 95002 (2010)
  • BMW GS 95024-2-1 2010
  • GMW3172 July 2010
  • VW TL82066 2006-11
  • VW 80000 2013-06
  • Peugeot B21 7110 July 2005
  • MBN 10284-4 2011
  • MBN 10 284-2 2008
  • QFPT2800001 2011
  • GB 28046.2

通用參數

輸出電壓

MAX 80 V

輸出電流

MAX 100 A

模擬信號輸入

BNC

Sense信號輸入

BNC

源阻抗

10 mΩ ~ 200 mΩ/無內阻

電壓補償精度

±0.1 V

電壓補償最大值

4 V

電壓偏移

>90%,恢復時間<10 μs

電壓波動

Ur0.2 Vpp,最小頻率400 Hz

升壓時間

<3 μs

正弦信號輸出

頻率最高300 kHz(取決于波形的Vpp和輸出電流)

外部信號輸入

0 ~±10 V(根據實際儀器配置,最高

0 ~±10 V

輸出

被試設備供電:大電流連接器

串行接口

LAN以太網及RJ45

外部信號放大比例

1:10

供電電壓

AC 220 V,±10%,45-65 Hz

環境溫度

15 35

尺寸

APS 60xxD:19英寸/8U

APS 80xxD:22U

重量

40 Kg

技術參數

APS 60E10D+DCP 60E10D

輸出電壓

-15 V - +60 V

輸出電流

Max 10 A,連續

峰值電流

20 A,持續時間最長 200 ms

頻率范圍

DC - 150 kHz 全頻段信號

APS 60F20D+DCP 60F20D

輸出電壓

-20 V - +60 V

輸出電流

Max 20 A,連續

峰值電流

40 A,持續時間最長 200 ms

頻率范圍

DC - 150 kHz 全頻段信號

APS 60E30D+DCP 60E30D

輸出電壓

-15 V - +60 V

輸出電流

Max 30 A,連續

峰值電流

60 A,持續時間最長 200 ms

頻率范圍(-3dB)

DC - 150 kHz 全頻段信號

APS 60F30D+DCP 60F30DAC110V

輸出電壓

-20 V - +60 V

輸出電流

Max 30 A,連續

峰值電流

60 A,持續時間最長 200 ms

頻率范圍(-3dB)

DC - 150 kHz 全頻段信號

APS 80E10D

輸出電壓

-15 V - +80 V

輸出電流

Max 10 A,連續

峰值電流

20 A,持續時間最長 200 ms

頻率范圍

DC - 150 kHz 全頻段信號

APS 80F20D

輸出電壓

-20 V - +80 V

輸出電流

Max 20 A,連續

峰值電流

40 A,持續時間最長 200 ms

頻率范圍

DC - 150 kHz 全頻段信號

APS 80E30D

輸出電壓

-15 V - +80 V

輸出電流

Max 30 A,連續

峰值電流

60 A,持續時間最長 200 ms

頻率范圍

DC - 150 kHz 全頻段信號

APS 80E50D

輸出電壓

-15 V - +80 V

輸出電流

Max 50 A,連續

峰值電流

100 A,持續時間最長 200 ms

頻率范圍

DC - 150 kHz 全頻段信號

APS 80F100D

輸出電壓

-20 V - +80 V

輸出電流

Max 100 A,連續

峰值電流

200 A,持續時間最長 200 ms

頻率范圍

DC - 150 kHz 全頻段信號


隨機標配

測試線、電源線、接地線、保險絲(備用件)、說明書



1、PC控制軟件AutoLab

計算機聯機控制軟件AUTO Lab

支持windows XP and Windows 7,它使用方便、用戶界面美觀、直觀,各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序;

用戶可自定義任意波形(標準庫以外);

它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置;

基于模板的報告功能可以幫助用戶靈活地生成測試報告。

2、輸出電壓40V產品可定制

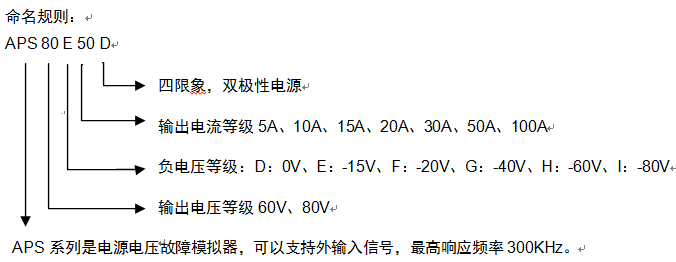

3、負電壓等級除了D、E、F、G、H、I以外其他可定制
