測試連接示意圖1: 5/10us串聯試驗

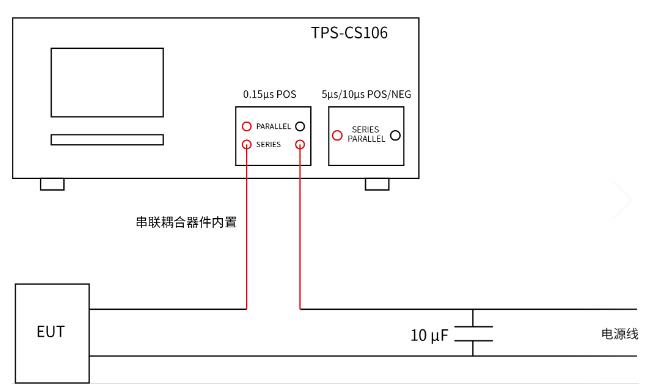

測試連接示意圖2: 0.15us串聯試驗

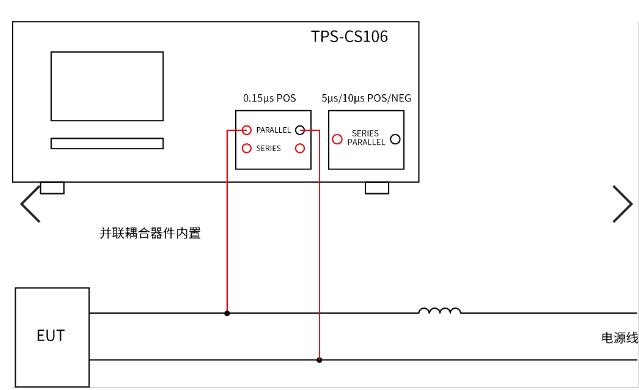

測試連接示意圖3: 5/10us并聯試驗
測試連接示意圖4: 0.15us并聯試驗
技術參數 |
||
測試電壓范圍 |
0 ~ 600 V(連續可調) |
|
校準電壓 |
100 V ~ 600 V |
|
GJB 151A-1997 波形參數、阻抗 |
(50%-0%) |
(<5 Ω) |
(50%-0%) |
≤5 μs (<2 Ω) |
|
10 μs脈沖寬度 (50%-0%) |
≤10 μs (<1 Ω) |
|
MIL-STD-461F 波形參數、阻抗 |
1.5 μs±0.5 μs |
|
3.5 μs±0.5 μs |
||
脈沖寬度(0%-0%) |
5.0 μs(1±20%) |
|
反向過沖幅度 |
≤30% Vp |
|
反向過沖持續時間 |
<20 μs |
|
源阻抗 |
≤2 Ω |
|
輸出極性 |
正、負(0.15 μs僅正) |
|
觸發 |
外部、自動、手動 |
|
脈沖重復頻率 |
1~20 pps |
|
外部相位同步 |
0°~ 360°,電源頻率50 Hz-1000 Hz;可異步 |
|
并聯模式 |
5 μs/10 μs耦合變壓器內置; 0.15 μs耦合變壓器外置; |
|
串聯模式 |
5 μs/10 μs 耦合變壓器外置(32 A, 50 A, 100 A, 200 A, 300 A可選,更高電流可定制); 0.15 μs耦合變壓器內置(32 A, 50 A); 0.15 μs耦合變壓器外置(100 A, 200 A, 300 A可選,更高電流可定制) |
|
輸出端口 |
4 mm插頭 |
|
校準電阻 |
外置 |
|
通用參數 |
||
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 220 V 50 Hz |
|
保險絲 |
6 A |
|
最大功耗 |
200 W |
|
機箱尺寸 |
19英寸/4U |
|
儀器重量 |
約20 kg |
|
溫度范圍 |
15 ℃~35 ℃ |
|
濕度范圍 |
45% - 75% |
|
氣壓范圍 |
86 kPa – 106 kPa |
附件 |
|
說明書、測試線、電源線、保險絲,接地線 |
|
選配附件 |
|
1.微秒脈沖變壓器 TPT-600-4
|
用于5 μs、10 μs波形耦合
耦合脈沖電壓:Max 600 V 尺寸:185*140*45 mm (長*寬*高) 重量:約5 kg |
2.微秒脈沖變壓器 TPT-600-5
|
用于5 μs、10 μs波形耦合
耦合脈沖電壓:Max 600 V 尺寸:250 mm(寬)*185 mm(高)*400 mm(深) 重量:15.5 kg |
3. 0.15 μs波形模塊TPS-CS106-1
|
用于輸出0.15 μs波形
耦合脈沖電壓:Max 600 V 尺寸:250 mm(寬)*185 mm(高)*400 mm(深) 重量:10.8 kg |
4.校準電阻模塊 CRM 050
|
無感電阻:5 Ω 尺寸:60*65*30 mm (長*寬*高) 重量:0.1 kg |
5.穿心電容器 DCM 4032
|
電壓:500 V AC ,電流:32 A 電容:10 μF 尺寸:225*100*100 mm(長*寬*高) 重量:2.5 kg |
6.穿心電容器 DCM 4050
|
電壓:500 V AC ,電流:50 A 電容:10 μF 尺寸:225*100*100 mm(長*寬*高) 重量:2.5 kg |
7.穿心電容器 DCM 40100
|
電壓:500 V AC ,電流:100 A 電容10 μF 尺寸:225*100*100mm (長*寬*高), 重量:2.5 kg |
8.人工電源網絡(luò ) LISN J50
|
感量:50 μH,通流能力:50 A 尺寸:160*170*410mm(長*寬*高) 重量:3 kg |
