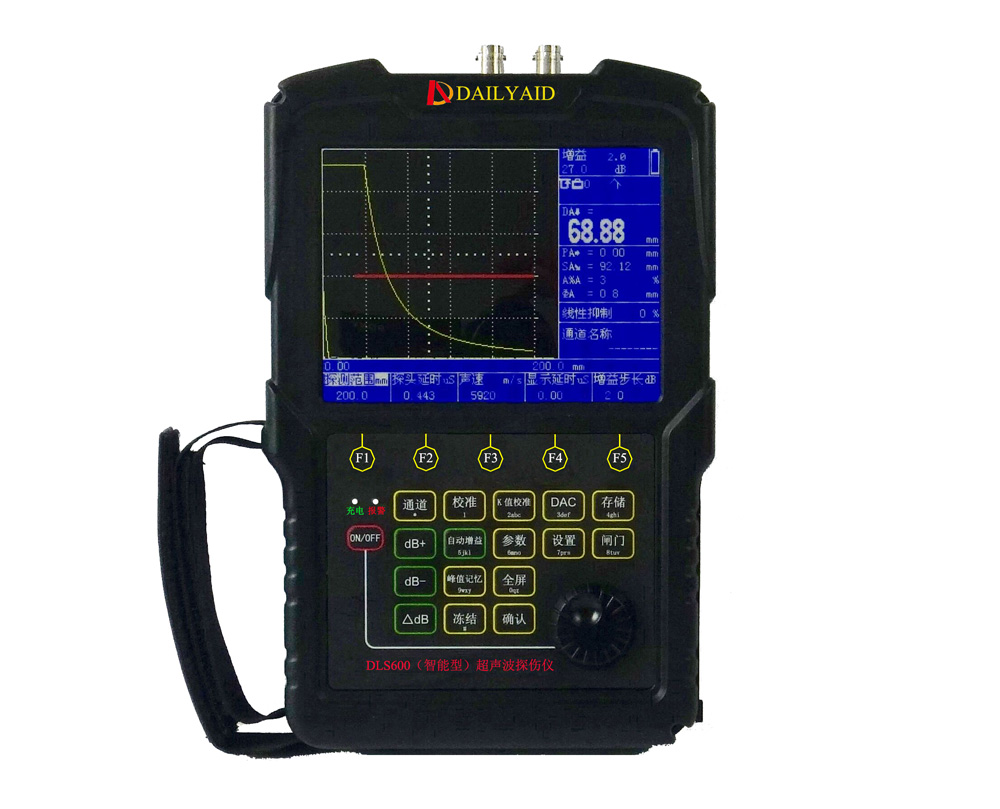

本儀器為通用型數字超聲波探傷儀（以下簡稱探傷儀），它不僅可以應用于超聲波探傷檢測，同時也可作為測厚儀進行使用。它能夠在數據庫里存儲A掃描，操作參數和各種各樣的測厚數據。本探傷儀使用320×240高亮度液晶顯示屏，具有中文、英文菜單，層次分明的菜單系統，簡潔的鍵盤控制。探傷儀提供各種輔助工具，可在探傷過程對探傷結果進行評估、存儲，并可對文件進行編輯、通訊、打印等。
產品特點：
高分辨率（320×240）TFT彩色液晶顯示屏，可在強光下清晰的顯示圖像，262144種顏色。
4種可供操作者選擇的顏色配置及2種自定義顏色配置，適用于不同的光照條件和個人喜好；顯示主題和亮度控制，可在任何光源下看清視圖。8種A掃描曲線顏色、屏幕背景顏色選擇，能減輕視覺疲勞；帶顏色的閘門更容易識別和調節。
鍵盤：薄膜面板；防水、防塵、防油污、耐酸堿、密封性強； 微微凸起的按鍵，提供良好的觸感； 根據統計學原理設計的薄膜按鍵位置。
常用參數項，單鍵直接控制（增益、增益步長、凍結、存儲、閘門、展寬等）。
兩個BNC Q9探頭插座。
USB-RS232接口，用于連接探傷儀與計算機。
兩種供電方式：大容量5400mAh鋰電池，無記憶效應、連續工作8小時以上，使用壽命長；220V交流電(配電源適配器) 。可一邊對電池充電、同時供電給探傷儀工作，從而為時間、任務上的安排提供了極大的便利條件。
包括電池在內僅重1.8kg，可自由更換電池，方便在任何地方使用。
中、英文菜單，清晰明了的菜單系統方便操作。
l 單位：公制、英制。
報警方式：硬件驅動實時報警信號，可選：進波報警、失波報警、最小厚度報警、最大厚度報警。
l報警信號：3路TTL（可選）、聲光（聲：蜂鳴器、光：發光二極管）報警。每路可單獨設置報警條件，可滿足各種應用條件，方便靈活。
具有寬度和電壓連續可調的方波脈沖發生器，滿足廣泛應用。
0.2 MHz到20MHz可選頻率范圍與探頭匹配以達到良好性能。
4 種可選衰減設置（50Ω，75Ω，150Ω和500Ω），可獲得最佳探頭性能。
超過1000Hz脈沖重復頻率，消除了虛像回波，實現了材料檢測時長聲波的清除。
增益步長功能帶有6個可選步距，1個鎖定步距，1個自定義步距。
兩個獨立的閘門，覆蓋整個檢測范圍；可獨立測量，也可關聯測量。
凍結：7種方式凍結A掃描波形?？赏耆珒鼋Y(jié)A掃描，也可允許在A掃描凍結后進行動態時基顯示。
展寬：將A或B閘門的寬度放大到整個波形顯示區，用于快速觀察波形的細節。
參考增益：打開參考增益可鎖定探傷儀當前的靈敏度，使得增益調節時DAC曲線在屏幕上的位置保持不變；記錄當前回波測量值，作為參考回波用于對缺陷回波進行比較測量。
脈沖表現形式：彩色?？蛇x：空心、實心。射頻顯示用于反相及薄尺寸測量的應用。
探頭校準：直聲束（材料聲速和探頭延時）、斜聲束（探頭角度和探頭前沿），自動校準使校準簡單容易。
測值顯示：4個測值顯示區，1個放大顯示區，可選擇顯示內容。
27種測量結果，可任意選擇用于顯示的測量值。
帶有曲面修正的缺陷幾何位置計算功能，能夠在曲面探傷中自動地計算缺陷徑向深度、弧面距離和缺陷聲程。
回波彩色半跨距或者彩色坐標網格指示使得檢測過程中回波位置指示清晰明了，簡化使用者對回波波次的判斷。
通過不同的顏色比較凍結參考波形和現場A掃描，方便對測試結果做出解釋。
DAC曲線：最多可記錄16個點。最多10條附加的偏置曲線，可適用于國內外各種探傷標準；可對由于材料耦合差異或聲束傳播距離引起的衰減進行補償和校正；根據增益、探測范圍等參數的改變而自動調節DAC曲線位置，也可鎖定靈敏度的同時保持DAC曲線位置不變；可建立、刪除，并可隨參數進行存儲、調用。
DAC/TCG曲線標定點可靈活標定，可修正，也可自由定義標定點。
DAC標定點可選擇由探傷儀自動捕捉，降低了斜探頭標定時鎖定最高回波的難度。
完善的DGS曲線功能，可智能生成指定類型的等效參考缺陷尺寸曲線，測量窄頻探頭到參考缺陷距離。ERS（等效參考缺陷尺寸）功能可自動計算測量門內任何回波的相應等效參考缺陷的直徑。
l采用超高速的信號處理技術，可實現厚度及全聲程B掃描。厚度模式B掃描功能可以清晰的展現被測物體的腐蝕狀態，全聲程模式B掃描功能可以將缺陷在被測物體內的分布狀況及當量進行直觀顯示。
l最多500個快捷參數通道；包含所有的探傷儀設置項；可存儲、調用、通訊、瀏覽； 配合快速地更換探頭，免去繁瑣的探傷儀調節過程； 可編輯參數設置的文本項：文件名稱、文件頭，（標題或說明文字）；英文輸入。
最多可存儲500套探傷報告；可存儲、預覽、通訊、打?。豢删庉嬏絺麍?bào)告的文本項：文件名稱、文件頭，（標題或說明文字）；英文輸入。
最多可存儲500個厚度數據庫文件；每個數據庫文件可記錄10,000個厚度值；數據庫文件分三種格式存儲。厚度數據庫帶有字母數字定位標志，屏幕坐標文件格式化和注釋功能。
垂直線性誤差：≤3%
水平線性誤差：≤0.2%
靈敏度余量：＞60dB (200Φ2平底孔)
分辨力：＞30dB
動態范圍：≥30dB
電噪聲電平：＜20%
頻帶：0.2 MHz ～ 20MHz，包括3個寬帶。
采樣頻率：基于硬件的實時采樣頻率，100MHz。
增益：0.0 dB ～ 110.0dB。步進值：0.2、0.5、1.0、2.0、6.0dB、12.0dB。0.0dB檔可鎖定增益調節功能。
阻尼：50Ω、75Ω、150Ω、500Ω。
脈沖重復頻率：20Hz ～ 1000Hz，自動調節。
探測范圍：1 mm～10000mm（鋼縱波），連續可調，最小步進值 0.1mm。
材料聲速：100 m/s～20000m/s,連續可調。內置7個常用的材料聲速值。
顯示延時：-5μs～3400μs。
探頭延時：0μs ～ 100μs。
工作方式：?jiǎn)尉А㈦p晶、透射。
測量模式：閘門內脈沖波的前沿、峰值。
檢波方式：全波、負半波、正半波、射頻。
抑制：0% ～ 90%，抑制連續可調，抑制的打開，不影響探傷儀的垂直線性等指標
環境溫度：-10℃～ 60℃
外型尺寸：210mm×150mm×45mm
重量：1.0kg（含電池）
