我們一般把安規電容稱之為X,Y電容,它根據IEC 60384-14:2005進行認證。那么怎么正確的選擇和使用X,Y電容才能夠符合安規的要求呢?下面我們從X,Y電容的基本特性和實際應用兩方面進行闡述。
(一) X、Y電容兩者的基本特性
X電容雙稱為差模電容,經常性的出現在不會(huì )導致電沖擊危險的場合所使用的電容器或RC組件,X電容在電路中用于L-L之間,或L-N之間,從而起到差模濾波的效果,因此X電容也被稱做差模電容。我們把X電容疊加到電源本體上的脈沖峰值電壓(使用中可能承受的)大小,分為X1,X2,X3三類電容,下表1。
安規電容安全等級 |
應用中允許的峰值脈沖電壓 |
過電壓等級(IEC664) |
應用場合 |
耐壓測試中施加峰值脈沖電壓Up |
X1 |
>2.5KV ≤4.0KV |
Ⅲ |
高峰值脈沖電壓 |
當CR≤1.0uF, Up=4.0KV; 當CR>1.0uF, Up=4/CR1/2 |
X2 |
≤2.5KV |
Ⅱ |
普通 |
當CR≤1.0uF, Up=2.5KV; 當CR>1.0uF, Up=2.2/CR1/2 |
X3 |
≤1.2KV |
?? |
普通 |
|
表1 X電容
Y電容稱為共模電容,它是一種使用在電容器失效是不會(huì )導致電擊危險的場合所使用的電容器或RC組件,使用L-PE, N-PE之間,得到共模濾波的效果,因此Y電容也稱為共模電容。這兩個Y電容連接的位置比較關鍵,一定要滿足相關的安全標準, 以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命。Y電容屬安全電容,要求電容值不可過大,而耐壓必須較高,具體分類如表2。
安規電容安全等級 |
絕緣類型 |
額定電壓范圍 |
耐壓測試電壓 |
Y1 |
雙重絕緣或加強絕緣 |
≤250V |
8.0KV |
Y2 |
雙重絕緣或加強絕緣 |
≥150V ≤250V |
5.0KV |
Y3 |
雙重絕緣或加強絕緣 |
≥150V ≤250V |
?? |
Y4 |
雙重絕緣或加強絕緣 |
<150V |
2.5KV |
表2 Y電容
Y電容量必須受到限制,從而達到控制在額定電壓及額定頻率作用下,流過它的漏電流的大小在相關標準的允許范圍內。例如,GJB151就規定Y電容的容量應不大于0.1uF。
另外要注意的是,Y電容除了要符合相應的電網電壓耐壓外,同時要求電容器在電氣和機械性能方面有足夠的安全余量,避免在極端惡劣環境條件下出現擊穿短路現象,Y電容的耐壓性能對保護人身安全具有重要意義。
(二) X、Y電容具體使用方法
在EMI濾波器的設計中X,Y電容是相當重要的。在EMC設計里,所有器件都不是理想,包括電容。在頻率范圍比較高的情況下,其寄生參數(寄生電容、寄生電感)是不可忽視的,而且往往是影響濾波性能的重要因素。
實際電容的等效電路見圖1:
圖1 電容等效電路
圖中:
ESR:電容器的物理結構及引腳上不可避免的存在寄生電阻,我們稱之為Equivalent Series
Resistance;
ESL:電容器將流過它的電流限制在一個給定的物理路徑上,對電流有一定的限制作用,形成了Equivalent
Series Inductance;
IR:直流電壓加在電容上,并產生漏電電流,兩者之比稱為絕緣電阻。當電容較小時,主要取決于電容的表面狀態;當容量>0.1uf時,主要取決于介質的性能。隨著頻率的升高,C的阻抗遠遠小于IR的阻抗,在EMC考慮的頻率范圍以?xún)?,可以忽?span>IR。

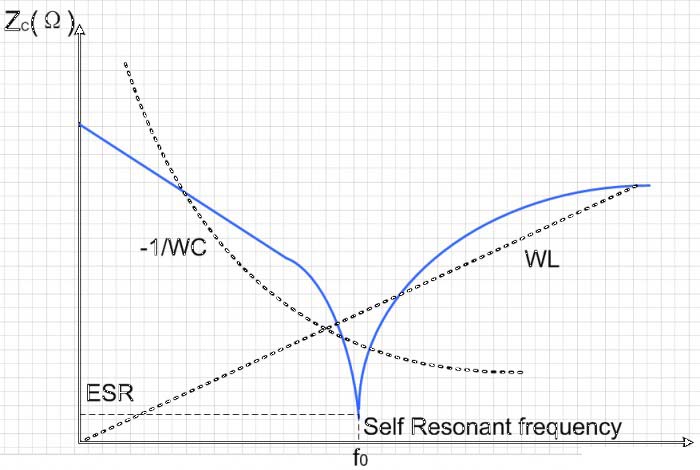

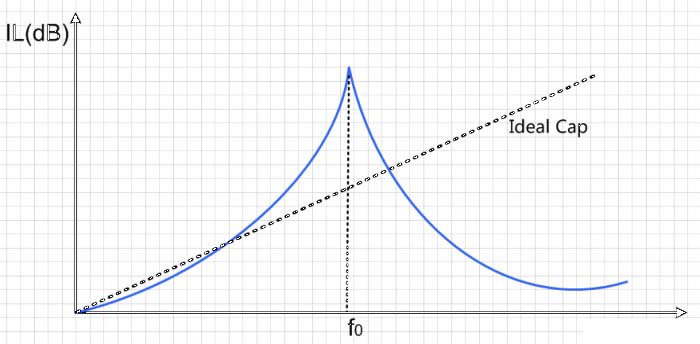

則電容阻抗曲線如圖2,插入損耗曲線如圖3:
圖2 電容阻抗曲線
圖3 電容插入損耗曲線
上圖可見,因電ESL的存在,電容實際上是一個LC串聯諧振網絡(luò ),在諧振頻率上會(huì )發生諧振,諧振點上,阻抗很小,插損很大;當干擾頻率高于諧振點后,電容呈現電感的阻抗特性,頻率越高,阻抗越大,電容的濾波效果越差。這在實際工程中必須引起足夠的重視。
所以要濾除高頻的電磁干擾,一定要使電容器的諧振頻率高于干擾頻率。但有時也利用電容這個特性對特定頻率的干擾進行有效的濾波,通過調整諧振點,使諧振點在干擾頻率附近。提高諧振頻率的方法使減小引線電感和電容,但有時為了要濾除頻率較低的干擾信號必須使用較大的電容,或者是人為的通過延長電容管腳來增加引線電感。

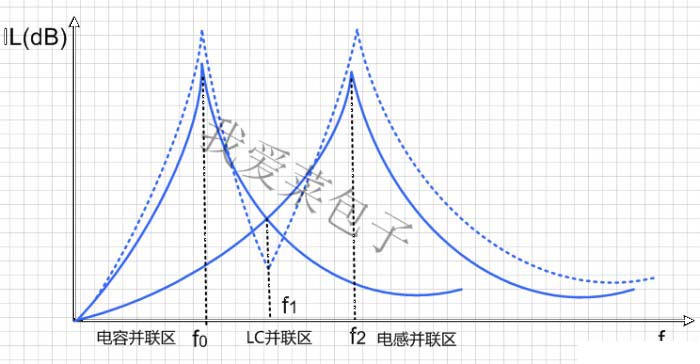

這便出現了矛盾:為提高高頻的濾波效果,需要使用容量較小的電容,而小電容對低頻的濾波效果又很差,需要增加大電容進行補償,如何兼顧高頻和低頻的濾波要求?通過實踐,我們總結了一個實用的方法,即用一個大電容和一個小電容并聯起來使用的解決方案。其插入損耗曲線如圖4所示:
圖4 電容并聯插入損耗曲線
在大電容諧振頻率及小電容諧振頻率之間,其中大電容呈現電感特性,小電容呈現電容特性,實際上是一個LC并聯網絡(luò ),此LC并聯網絡(luò )在某一頻率上會(huì )產生并聯諧振。

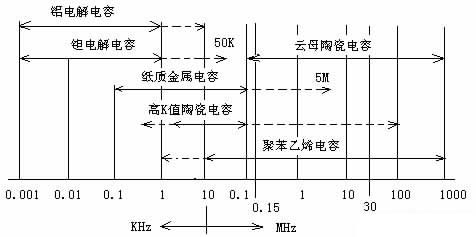

另外,選擇適當種類的電容也十分重要。而陶瓷電容具有較好的高頻特性,最常用的濾波電容,但它的容量隨工作電壓、電流頻率、時間和環境溫度等變化。圖5給出幾種常用電容的使用頻率范圍:
