干貨分享 | 汽車電子拋負載測試差異性研究
作者:  日期:2024-12-05  瀏覽次數:361次  來源:
分享到:
拋負載脈沖的形成 //

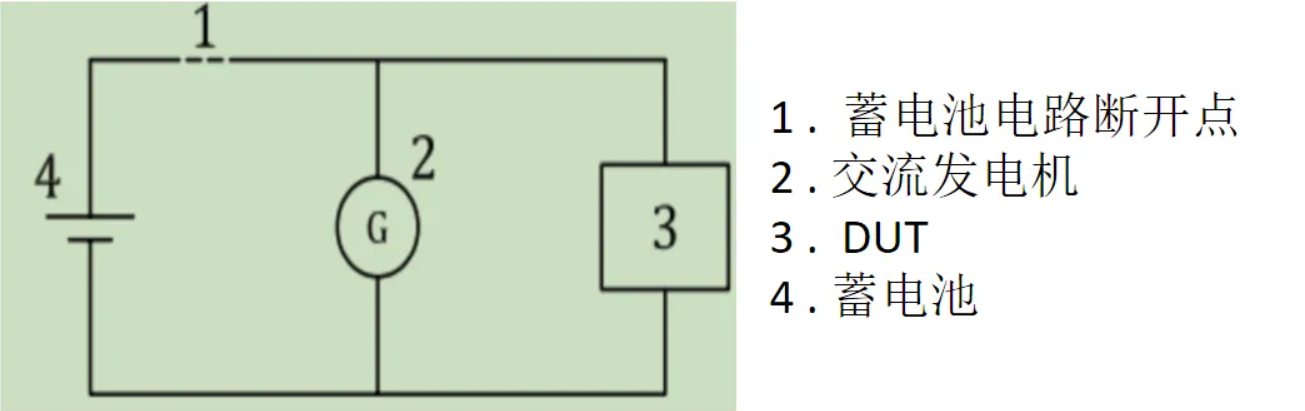

拋負載是指在蓄電池充電時,斷開發電機與蓄電池的連接而引起發電機輸出大電壓尖峰,從而使得其它連接到發電機電源的設備受到破壞的威脅。在交流發電機內部包含感性線圈和整流器,在對蓄電池進行大電流充電時,這時如果突然斷開蓄電池,由于感性器件的電流無法突變,將引起交流發電機輸出電壓急劇上升。

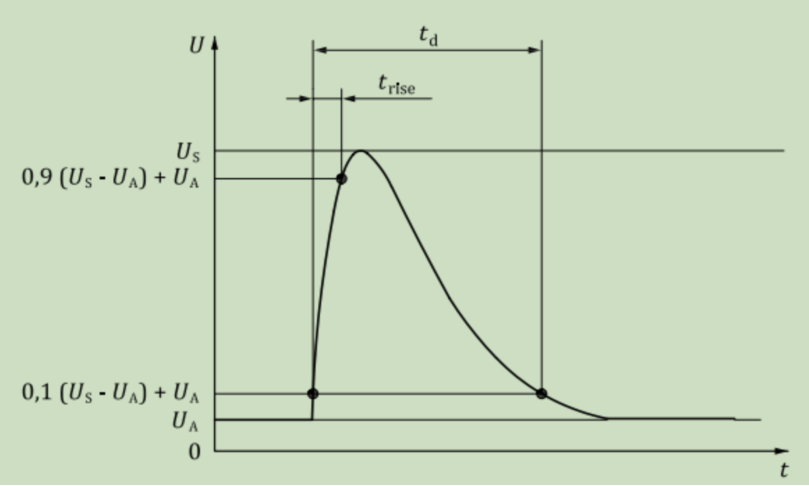

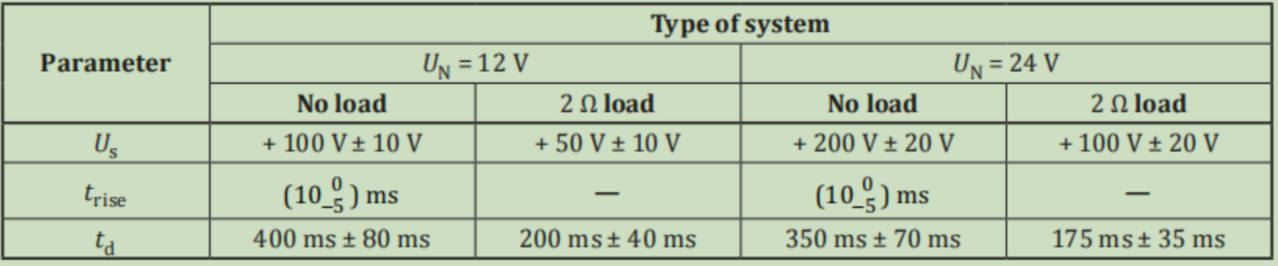

拋負載P5A參數Throw load P5A parameter






存在問題:標準需求按照2Ω內阻+2Ω負載電阻校驗波形,那么選擇其它內阻時,脈寬該如何變化呢?

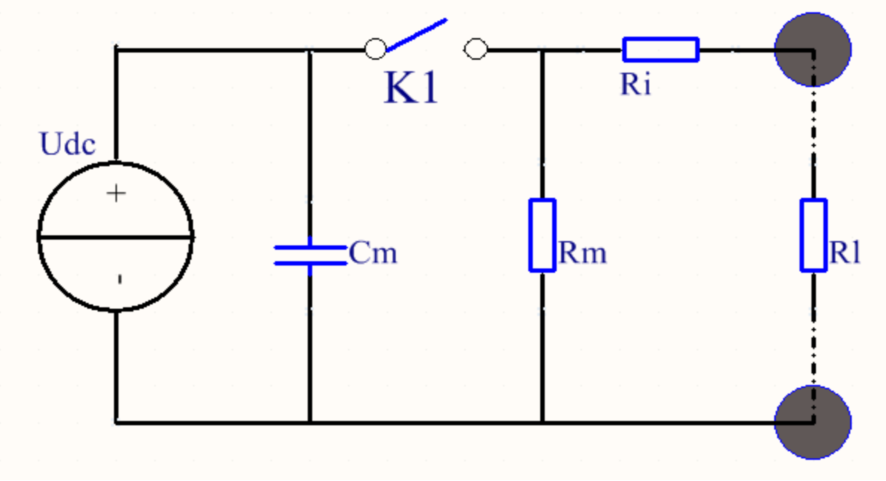

根據標準,波形為雙指數波。由于Tr << Td,脈沖形成回路簡化為上圖。

空載時Td=400ms,當Ri和Rl都是2Ω時Td=200ms,則可以推出Rm=Ri+Rl=4Ω。Cm也隨之確定(Cm=400ms/2.3/4=43mF)。


回到剛才的問題:當Ri變化時,Cm和Rm要不要一起改變呢?

根據這些年測試結果看,大部分國內外的拋負載發生器切換Ri時,Cm和Rm是固定的(根據脈寬而不是實際的Cm和Rm),但也有某些拋負載發生器,選擇不同的內阻加匹配負載校準,脈寬都是變?yōu)?0%。這兩種發生器(除了2Ω內阻)測試結果可能會(huì )差別較大。

? 發生器的衍變 / Evolution of the generator


傳統的拋負載發生器是用模擬器件做的。隨著各種標準推出,各個車廠對波形脈沖寬度要求也越來越多,靠切換器件實現各種需求變得不現實了。目前主流的是用功放模擬拋負載的波形。



用功放實現拋負載的波形,僅僅從計量校準的角度看,沒有任何問題,但帶上試品后產生的效果,可能會(huì )差異巨大。

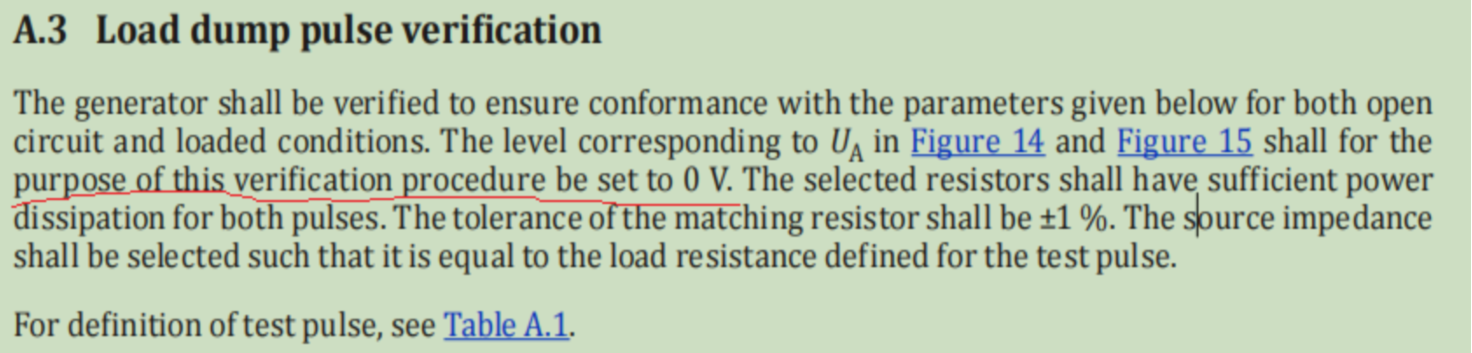

標準要求:校準波形時供電電壓設置為0V。實際情況是在系統供電后,帶載波形不盡相同。

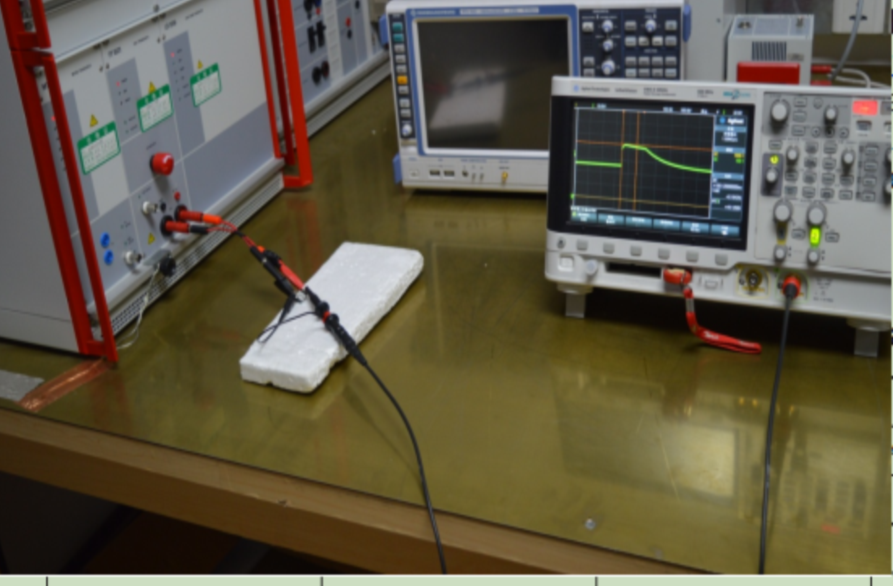

 測試案例 1

一個客戶反映使用LDS 200N30 在3.2.2下內阻2.5ohm連續試驗10次,試驗間隔60s,器件(TVS)無損壞。而在使用某進口設備在3.3.2下內阻2.5ohm連續試驗10次,試驗間隔60s,器件(TVS)無法耐受。于是在同一環境下測試驗證。



DUT電壓=28V;試驗電壓=174V,td=350ms??蛰d波形相差不大。

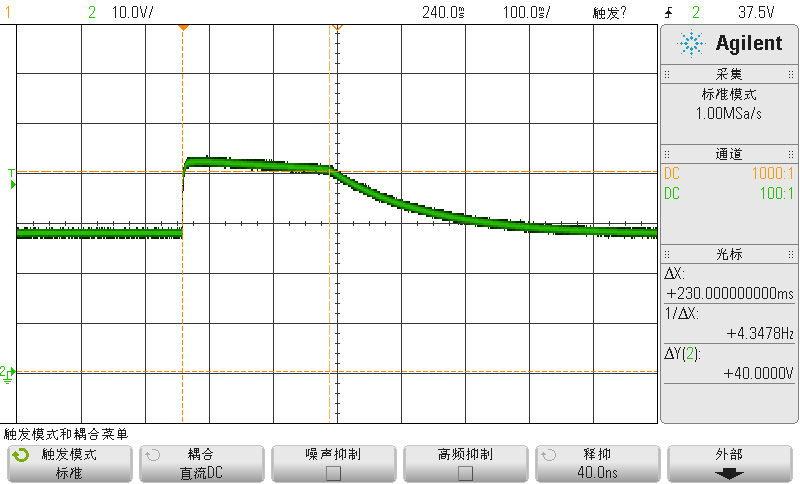

△ 3CTEST LDS 200N30 波形

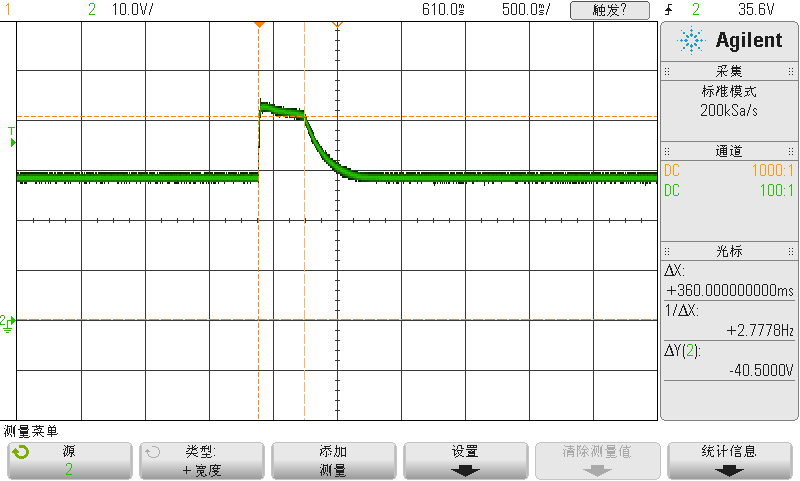

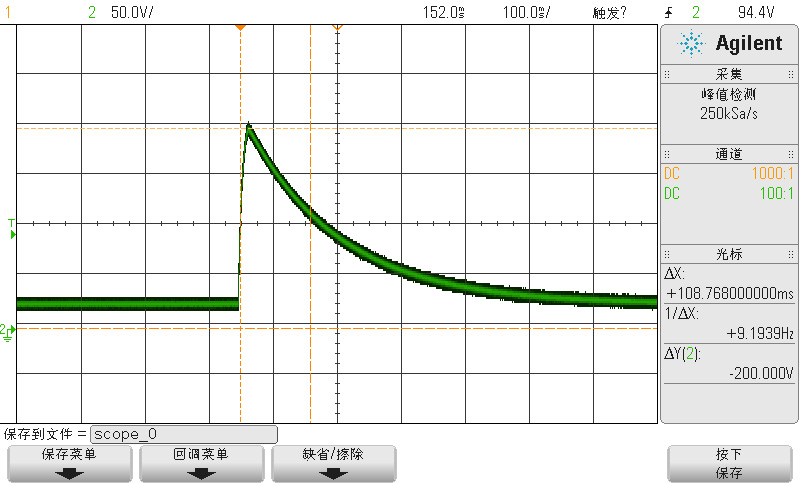

△ 進口設備波形


相同測試實驗波形下抑制電壓差異不大,一般差異不大于1V。抑制寬度差異稍大,進口設備帶負載后鉗位寬度為360ms,已超過試驗要求的350ms,比空載的脈寬還要寬,應該是內部做了補償。



△ 3CTEST LDS 200N30 波形



△ 進口設備波形

 測試案例

某國內品牌的拋負載發生器,測試一款14V的TVS管,嚴酷度比LDS 200N30高很多。用該發生器測試,參數設置:Tr:10ms;Td:40ms;Up:30v,Ri:2Ω。帶14V的TVS管測試,理論峰值電流8A左右,實測峰值電流63A,設置更大的內阻,輸出波形無任何變化。

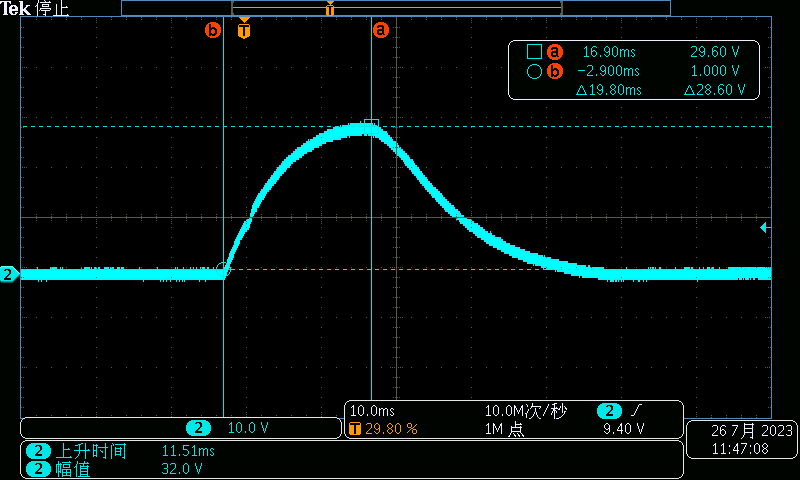

△ 空載電壓波形

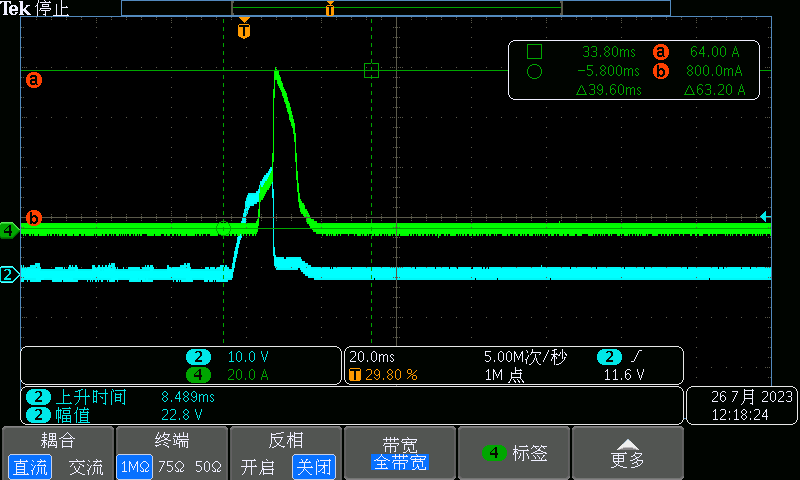

△ 帶TVS負載電壓/電流波形
? TVS測試TVS TEST

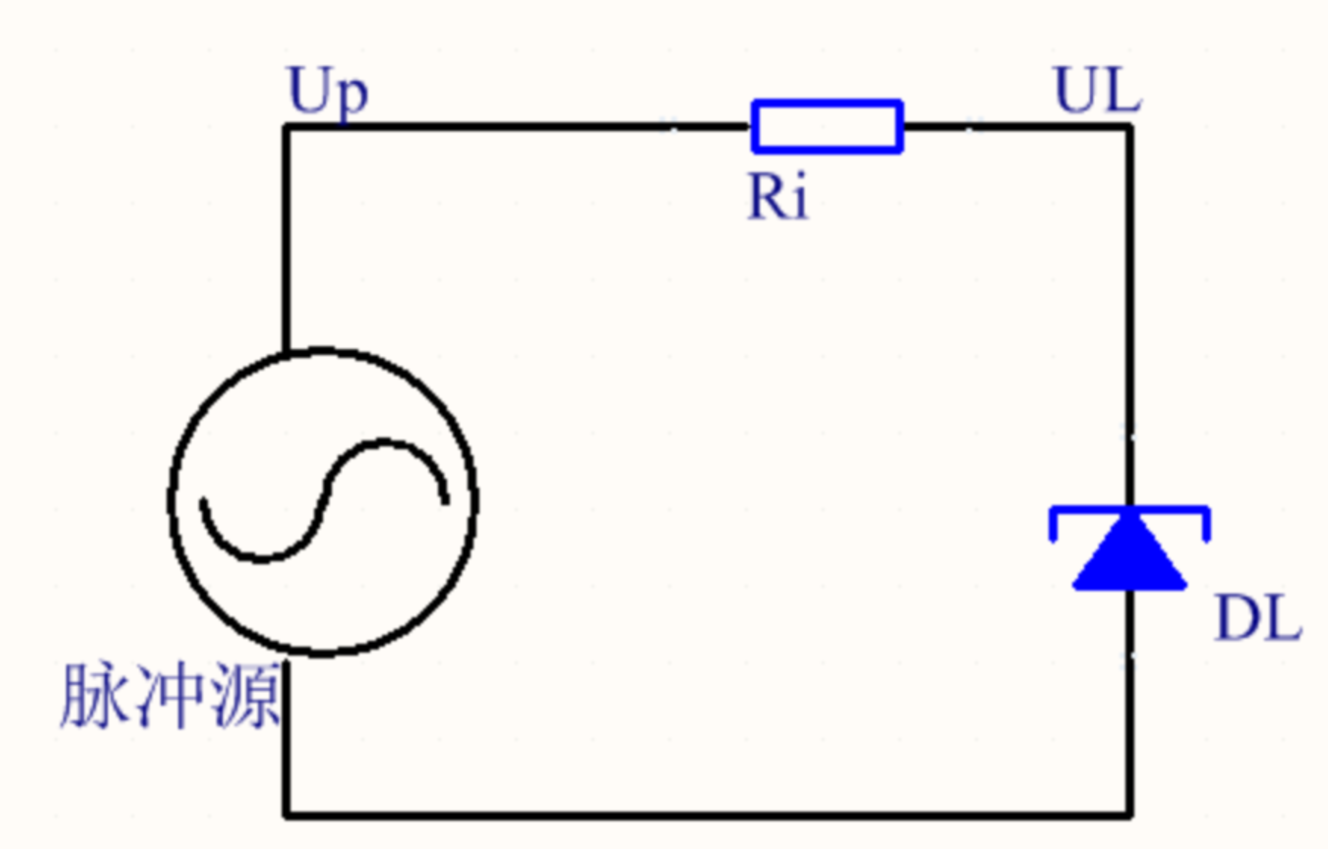

TVS類的拋負載試驗,對于器件的嚴酷度主要體現在產生抑制或鉗位時的吸收能量及能量的耗散,即P=∫vidt。嚴酷度主要取決于鉗位時的峰值電流。鉗位峰值電流越大,鉗位電壓也會(huì )越高。當TVS穩壓幅度一定的情況下,其吸收的能量主要取決于電流,而此種情況電流取決于內阻。



電流Ir=(Up-UL)/Ri。測試案例2中,Ir=(30-14)/2=8A。就算TVS已經擊穿,UL電壓為0,則Ir=(30-0)/2=15A。而實測峰值電流63A,遠遠大于理論值。


虛擬內阻

之所以出現實際電流遠大于理論值的情況,是因為發生器的內阻不是真實的阻抗,而是所謂的虛擬阻抗。設備測量負載的靜態阻抗,然后通過計算,改變輸出脈沖的幅度和脈寬。如果是純阻性負載,測試結果可能差別不大。但遇上TVS或壓敏之類的器件,有電壓電流突變的情況,而發生器又不能快速、動態做相應調整,則會(huì )出現這類測試結果不符合理論值的現象。

虛擬內阻可以做到很大的設置范圍。但理論上虛擬內阻不適合這個使用場景:因為只有先出現電流才能判斷負載情況,然后再修正輸出波形,修正滯后太多,明顯不合理。

目前的測試結果表明:某些拋負載發生器使用虛擬內阻,甚至都沒有動態調整波形。

如果出現測試結果和預估值差異太大的情況,可以同時測量試品處的電壓、電流波形,根據數據判斷發生器是否有問題。

■  測試案例3

兩家拋負載設備,同等條件下測試相同產品,結果差異大。

設定參數:UA: 28 V;US: 151 V;US*:58V;Ri:1 Ω;td:100 ms。

拋負載模擬器LDS 200N30 電壓讀值:42.6V,電流讀值:93A;

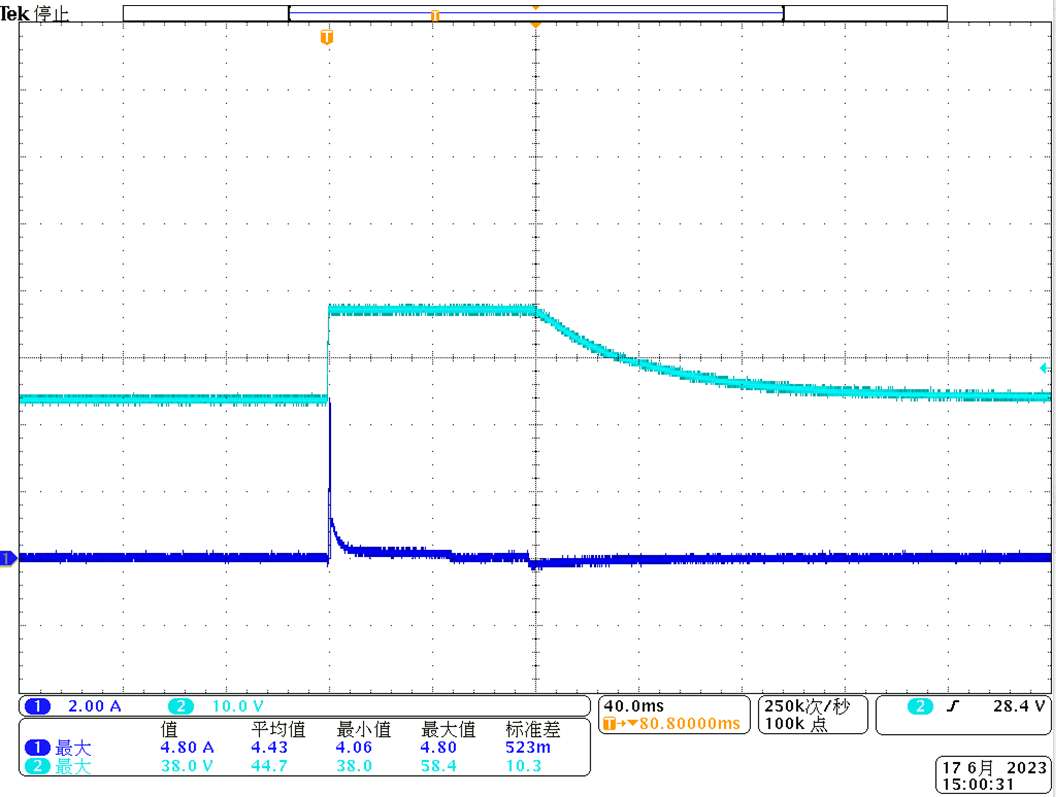

另一臺發生器電壓讀值:38V;電流讀值:4.8A。





? P5B測試可比性TVS TEST

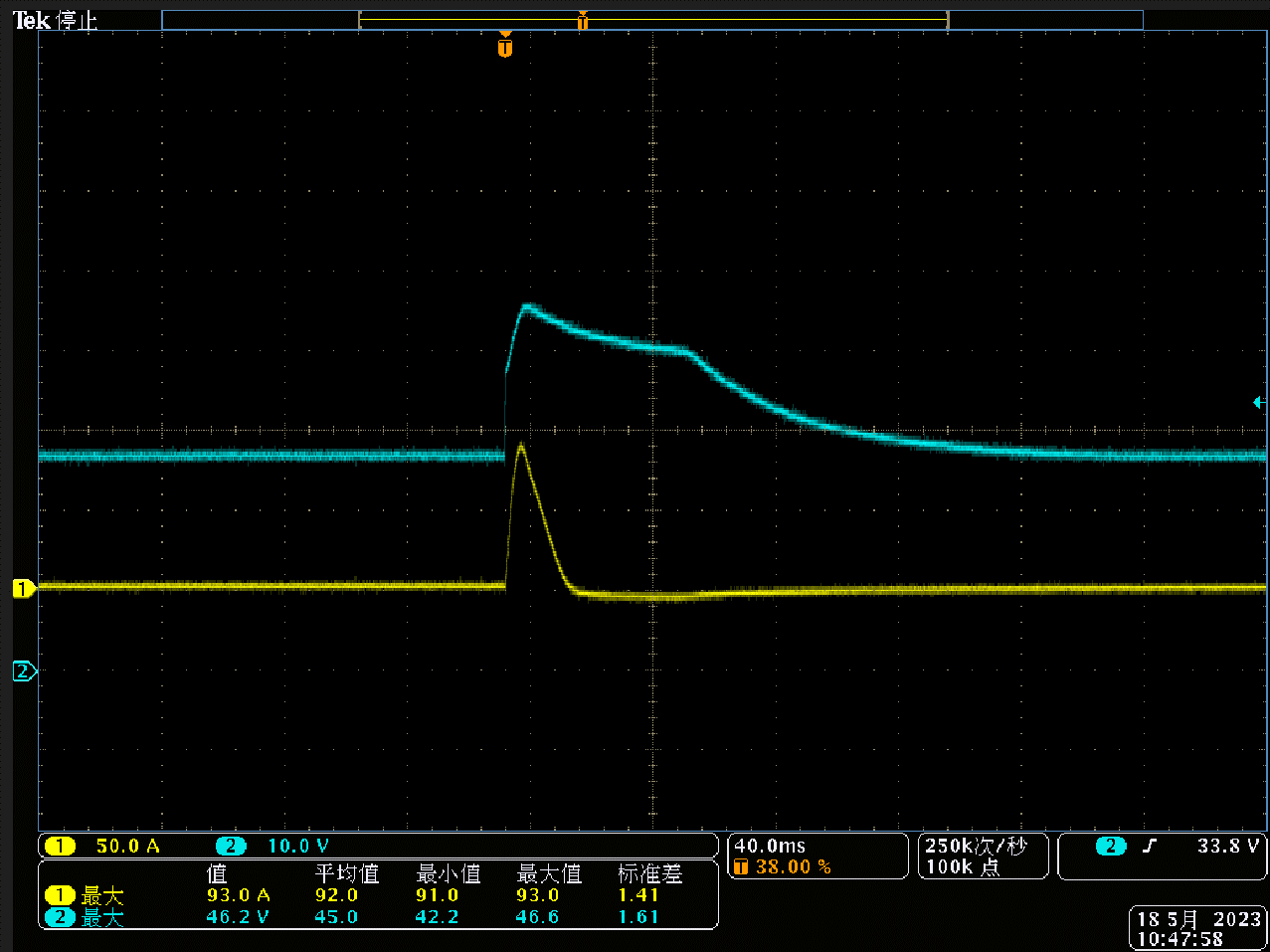

LDS 200N30 測試數據:電壓讀值:42.6V,電流讀值:93A。




電壓相差不大,電流一個93A,一個4.8A,相差近20倍,到底哪個是正確的呢?

如果按照P5A的主回路模型計算,電流Ir=(Up-UL)/Ri=(58-38)/2=10A,和LDS 200N30測試數據相差很大,和另一臺設備的測試數據相對接近。



實際是這樣嗎?需要從標準中P5B模擬的波形機理去尋找答案。

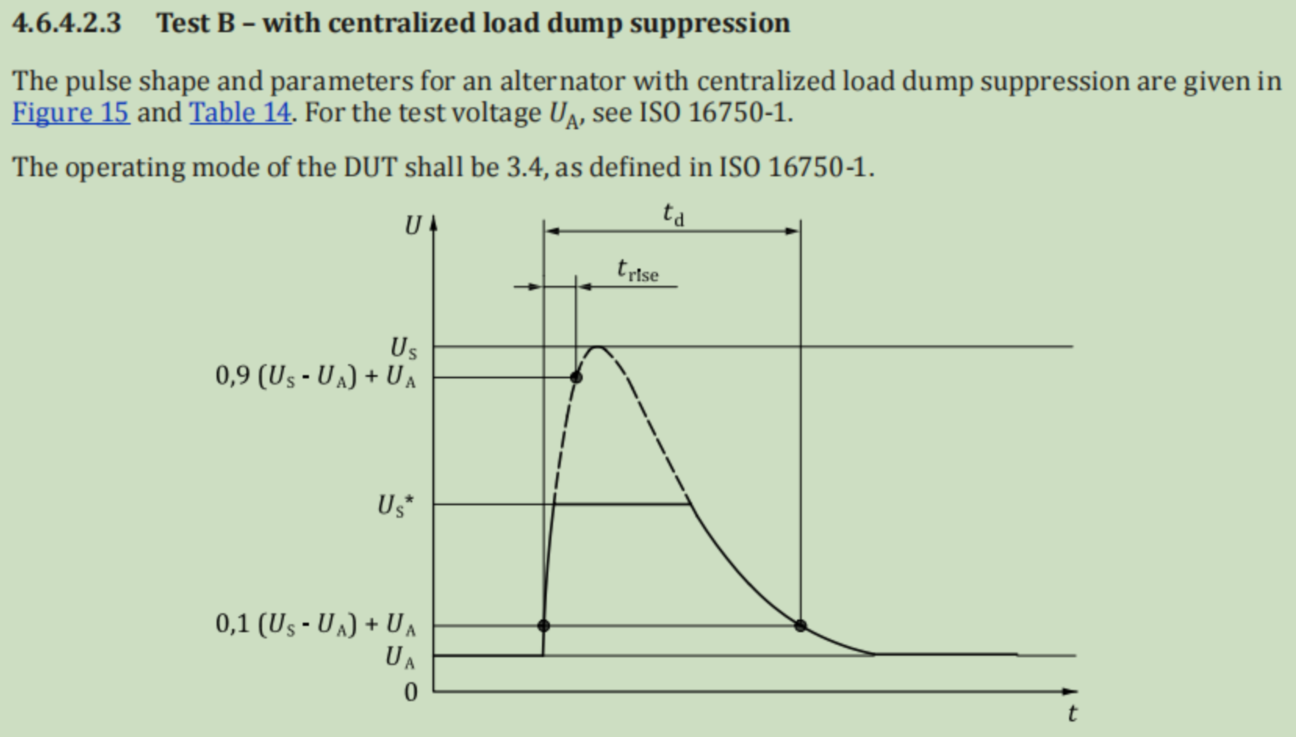

標準表明波形B模擬交流發電機內部含有對拋負載波形的抑制功能。



需要注意的是,發電機產生的拋負載波形還是A波形,只是被限幅,實際波形軌跡仍要按照A波形。

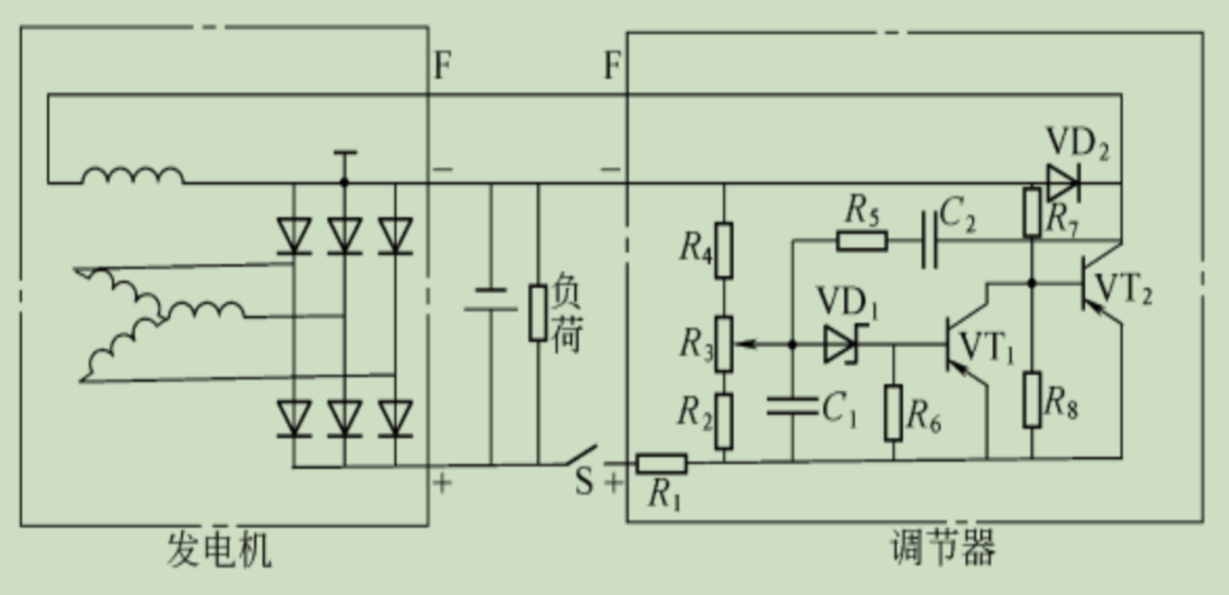

△ 發電機限幅示意圖




交流發電機限幅是測量輸出端的電壓值,當電壓過高,則切斷勵磁電路。
如果輸出端帶了TVS管作為負載,且TVS管的限幅值低于發電機限幅值,則發電機不會(huì )啟動限幅功能。

測試結果分析:

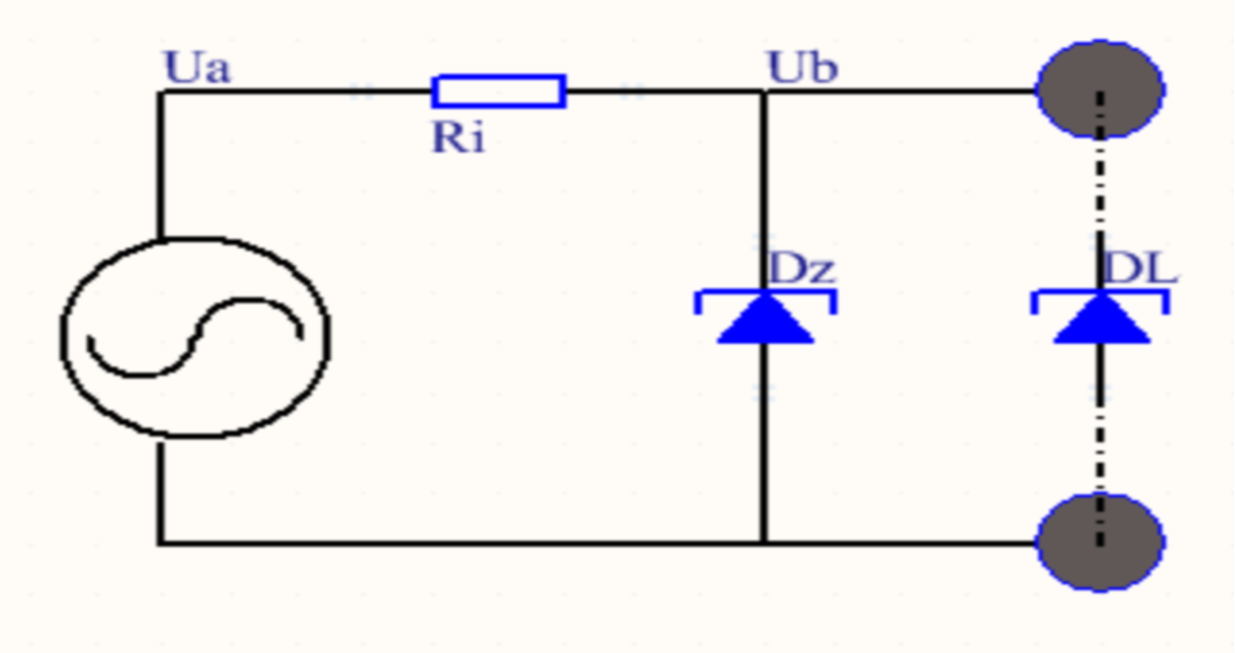

真實的P5B應該如圖所示,在內阻Ri前端輸出脈沖A,內阻后端有限幅模塊。
如果負載是TVS,則限幅模塊不起作用。
回到剛才的測試:實際電流=(Ua-Ul)/Ri;而不是實際電流=(Ub-Ul)/Ri。這個現象明顯是在Ua處發的脈沖B而不是脈沖A。

? 總結Summary
由于拋負載脈沖能量太大,不同的標準參數要求也各不相同,導致脈沖寬度跨度較大,內阻也很多,所以現在拋負載發生器基本都是用功放實現。由于對發生器機理和真實波形模擬的理解和認知不同,會(huì )導致不同廠家的拋負載發生器在測試時,測試效果相差很大。


存在最大的問題有3個:
1、虛擬內阻:非真實的內阻在計量校準設備沒有問題,測試含有TVS之類的器件/模塊則會(huì )導致不能限流,瞬間電流很大從而導致器件損壞。這個問題可以通過在輸出端測試電流很容易判斷出來;

2、脈沖B理解錯誤:錯誤的認為脈沖B的電壓比較低,所以測試嚴酷度也低。發生器發出的電壓波也直接是脈沖B。這種測試效果會(huì )差很多,這個問題也可以通過在輸出端測試電流,很容易判斷出來;


3、波形動態模擬不真實:可能是由于算法的問題,不同的發生器帶相同的負載后幅度相差不大,但寬度差別很大。這個問題比較難排查,只能通過仿真計算。但有一點:必須保證波形合格,且符合常識。


還有一些其他因素可能會(huì )導致測試結果有差異:

1、由于試驗效果與試驗環境溫度、特別是試品自身溫度有著密切的關系。為保證試驗效果的可比性,試驗室環境溫度為20~25℃,試驗開始前必須保證試品溫度與室溫一致。

2、由于7637、16750對拋負載波形電壓的要求誤差為±10%,極端情況下不同儀器設備之間可能產生20%的差異,從試驗結果可知:當輸出電流差異超過10%時可能導致試驗結果的截然不同。

3、7637、16750對拋負載波形電壓寬度的要求誤差為±20%,在以次數為嚴酷度考核依據時,對于以處于臨界狀態的DUT來說,設備間的差異(滿足標準誤差范圍)可造成試驗結果的截然不同。
